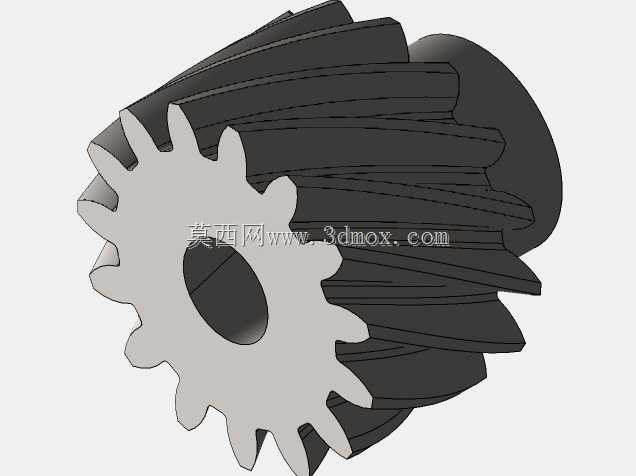

柔性螺旋锥齿轮传动结构设计

这款柔性螺旋锥齿轮主要应用于相交轴动力传递场景，常见于中小功率传动的机电设备、精密传动模组、小型动力输出单元中，可在两轴呈空间相交布局的工况下完成旋转动力的换向传输，适配需要缓冲啮合冲击、补偿微小安装偏差的传动需求。相较于传统刚性螺旋锥齿轮，该结构在啮合区域做了柔性适配设计，能够在传递扭矩的过程中吸收部分传动振动，降低齿轮啮合时的噪音与冲击载荷，有效提升传动系统的运行平稳性，延长啮合副的整体使用寿命。

从功能特性来看，该齿轮采用螺旋齿形设计，齿线呈弧形分布，啮合过程中轮齿是逐步进入啮合再逐步退出啮合的，相比直齿锥齿轮重合度更高，单齿承受的载荷更小，传动过程更平顺，承载能力更强，适合转速相对较高、传动平稳性要求较高的使用场景。其柔性设计特性允许齿轮在安装存在微小角度偏差、轴系受载出现轻微变形时，依然保持良好的啮合接触状态，避免出现轮齿边缘接触、局部应力集中导致的断齿、点蚀等失效问题，降低了对轴系加工精度、安装对中精度的严苛要求，能够适配更多轻量化、紧凑型的传动结构设计。

在设计思路上，该齿轮首先确定了相交轴的传动夹角，匹配对应传动比的齿数参数，齿形部分按照螺旋锥齿轮的啮合原理进行齿廓修形，在齿向方向预留了柔性变形余量，轮毂部分采用中空轴孔设计，可与对应规格的传动轴通过键连接或者过盈配合完成装配，安装边界上，齿轮的轴向定位尺寸、齿顶圆直径、安装距都经过适配性校核，能够直接匹配同模数的配对螺旋锥齿轮完成啮合装配，不需要额外做复杂的结构修改。轮齿的螺旋角经过优化设计，平衡了轴向力与径向力的载荷分布，避免轴承承受过大的轴向载荷，同时保证啮合过程中不会出现轴向窜动导致的脱啮问题。在实际使用中，该类齿轮可用于小型农机的传动换向结构、轻工设备的动力传输单元、精密机具的转角传动部位，能够在有轻微冲击载荷的工况下稳定传递动力，兼顾传动效率与运行可靠性，其紧凑的结构尺寸也适合安装空间受限的小型设备内部，不需要预留过大的安装避让空间，可有效缩减传动模组的整体体积。
