带轴扇形缺齿间歇传动齿轮结构

该结构属于间歇运动传动组件，核心应用于需要实现周期性间歇回转输出的机械工况场景，常见于轻工包装设备的送料工位、自动化装配线的分度转位机构、专用机床的进给间歇驱动单元，以及部分小型精密仪器的周期动作执行端，能够在连续输入回转动力的前提下，实现输出端固定角度的间歇转动，匹配工位切换、周期送料、定角度动作的实际生产需求，避免额外的离合控制结构，简化整机传动链路的设计复杂度。

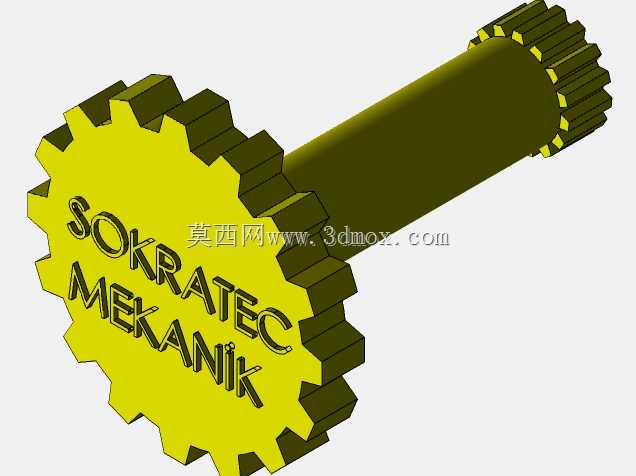

从功能特性来看，该组件将扇形缺齿齿轮与输入花键轴做一体化集成设计，轴端采用外花键结构，可直接与动力输出端的内花键套配合传递扭矩，无需额外的键连接固定，装配时可直接沿轴向推入配合位，安装对位便捷，同时花键配合的接触面积大，可传递的扭矩上限更高，能适配中低速轻载的间歇传动工况，避免平键连接在频繁启停冲击下出现的键槽磨损、滚键问题。扇形齿轮部分仅保留约270度范围的轮齿，剩余无齿段在回转过程中与配对从动齿轮脱离啮合，此时从动齿轮可通过配套的定位锁止结构保持静止，待轮齿再次进入啮合区间时，重新带动从动齿轮转动固定角度，实现精准的间歇分度传动。

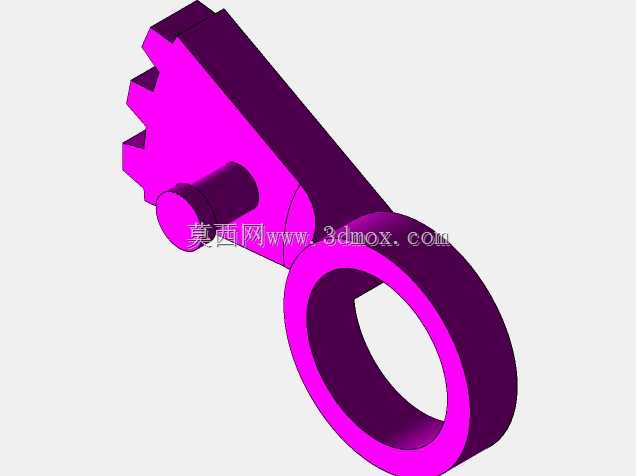

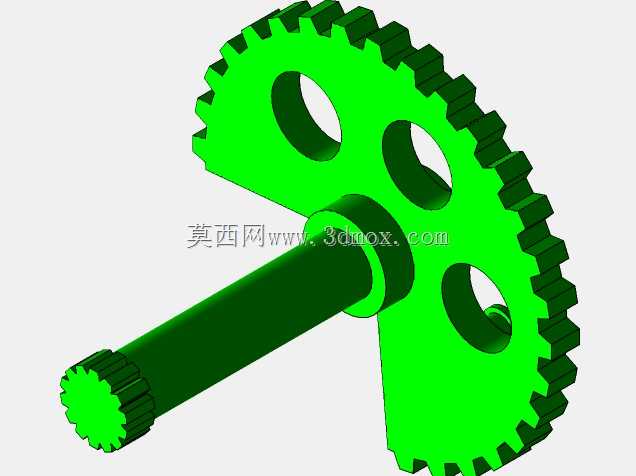

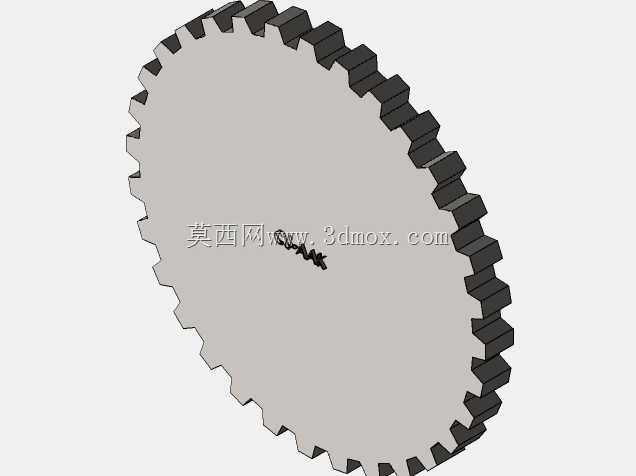

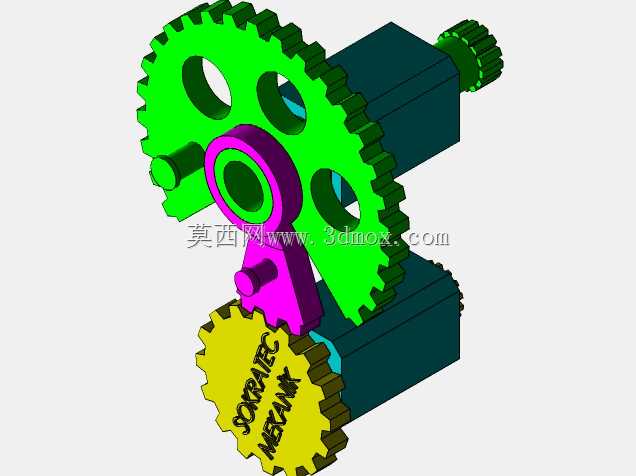

设计思路上，该结构优先考虑传动的可靠性与轻量化需求，齿轮盘面上开设三个均匀分布的圆形减重孔，在不影响轮齿根部结构强度、不降低整体刚性的前提下，有效降低零件自身重量，减少回转过程中的转动惯量，降低间歇启停瞬间的冲击载荷，提升传动平稳性。齿轮与轴的衔接位置做了加厚凸台过渡，避免轴与齿轮盘连接位置出现应力集中，延长零件在频繁正反转、间歇冲击工况下的使用寿命。轮齿采用标准渐开线齿形设计，可与同模数的标准圆柱齿轮直接啮合，无需定制配对非标齿形，降低后续配件更换与维护的成本。

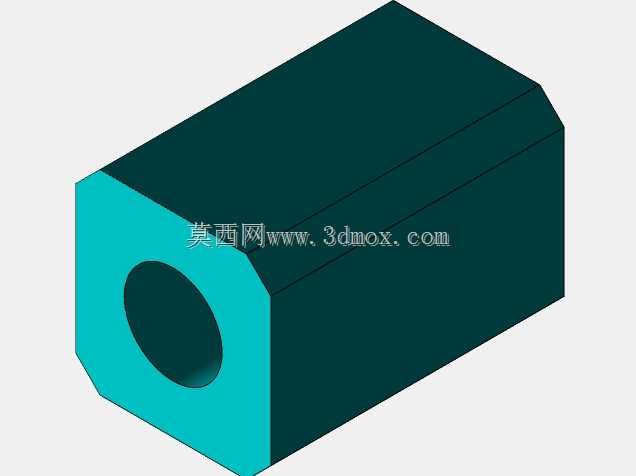

从安装边界来看，该组件的安装定位以轴段的两个圆柱面为基准，装配时需保证轴的回转轴线与配对从动齿轮的轴线保持平行，中心距严格匹配齿轮模数对应的标准中心距，避免出现啮合间隙过大导致的传动回差，或是间隙过小导致的卡滞、齿面异常磨损问题。轴端的花键段长度预留了足够的轴向窜动间隙，可适配工作过程中因热胀冷缩产生的微小轴向位移，齿轮盘的外径尺寸、轴段的总长度都经过紧凑化设计，可直接嵌入小型设备的传动腔体内，不会占用过多的设备内部安装空间，适配紧凑型自动化设备的设计需求。
