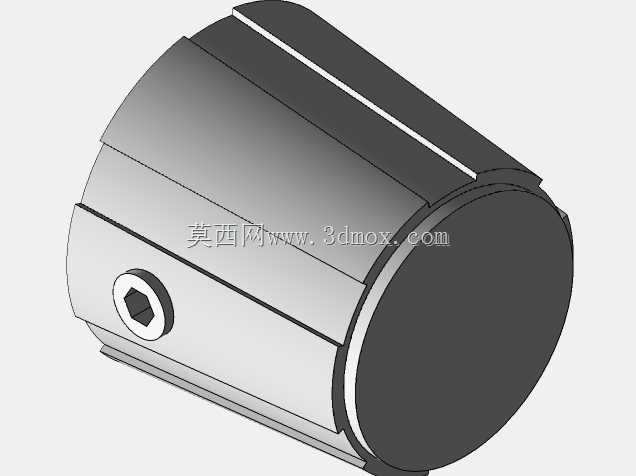

圆柱侧锁式调节旋钮结构设计

这款圆柱侧锁式调节旋钮，是工业操控场景中应用十分广泛的手动操作部件，常见于各类试验设备、检测仪器、小型生产装置的参数调节工位，也可配套在自动化生产线的旁侧手动操控模块、机床辅助调节单元中使用，主要承担档位切换、行程微调、阻尼调节、位置锁定的功能，操作人员通过转动旋钮即可完成对应参数的调整，侧部的锁紧结构可在调节到位后快速固定旋钮位置，避免设备运行过程中受振动、误触影响出现参数偏移，保障设备运行状态的稳定性。

从功能特性来看，这款旋钮采用一体化圆柱主体设计，外表面做了轴向直纹防滑结构处理，即便操作人员佩戴劳保手套操作，也能获得足够的转动摩擦力，不会出现打滑脱手的情况，操作手感顺滑无卡顿。侧部嵌入的内六角锁紧螺丝，是整个结构的核心功能件，当旋钮转动到目标位置后，只需使用对应规格的内六角扳手拧紧侧部螺丝，螺丝端部即可抵紧内部穿过的调节轴杆，将旋钮与轴杆牢牢锁为一体，彻底杜绝相对转动的可能；需要重新调节时，只需拧松螺丝即可自由转动旋钮，调节操作便捷高效，锁紧状态可靠耐用。

在设计思路上，这款旋钮优先考量了工业场景的实用性与耐用性，整体采用等直径圆柱构型，没有多余的外凸结构，既能够减少设备外部的突出磕碰风险，也能降低生产加工的难度，主体结构可采用铝合金车削加工或者高强度工程塑料注塑成型，兼顾结构强度与轻量化需求。外表面的防滑槽采用等距均匀分布设计，槽深控制在合理范围，既保证防滑效果，也不容易积藏灰尘油污，日常清洁维护十分方便。侧部的锁紧螺丝孔做了沉台处理，螺丝拧紧后头部完全沉入沉台内，不会突出旋钮外表面，避免剐蹭操作人员衣物或者周边管线。

从安装边界来看，这款旋钮的轴向长度与外径采用通用适配比例，中心的轴孔可适配常规直径的金属调节轴，安装时只需将旋钮套入对应轴杆，调整到初始位置后拧紧侧部锁紧螺丝即可完成固定，不需要额外加工键槽或者定位平面，大幅降低了配套轴件的加工成本，也让现场安装更换的效率得到明显提升。旋钮的端面为平整设计，可根据使用需求粘贴刻度标识或者档位标记，方便操作人员直观识别当前调节位置，适配不同设备的标识需求。整体结构没有易损的薄壁或者脆弱结构，能够适应车间多尘、有轻微油污的工作环境，长期使用也不会出现结构损坏或者锁紧失效的问题，可满足各类工业设备手动调节环节的使用需求。
