手动T型螺杆式G形夹紧工装结构

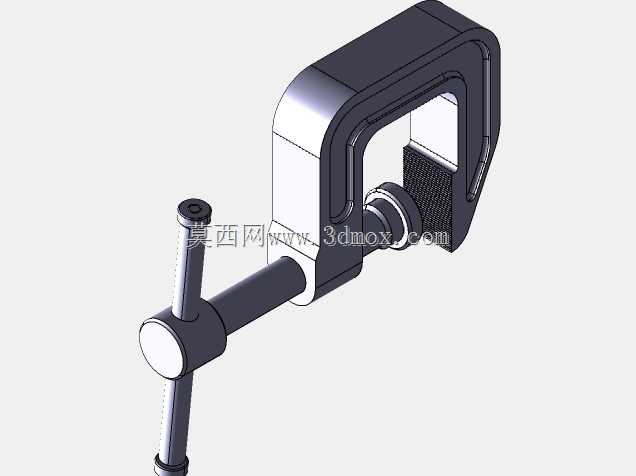

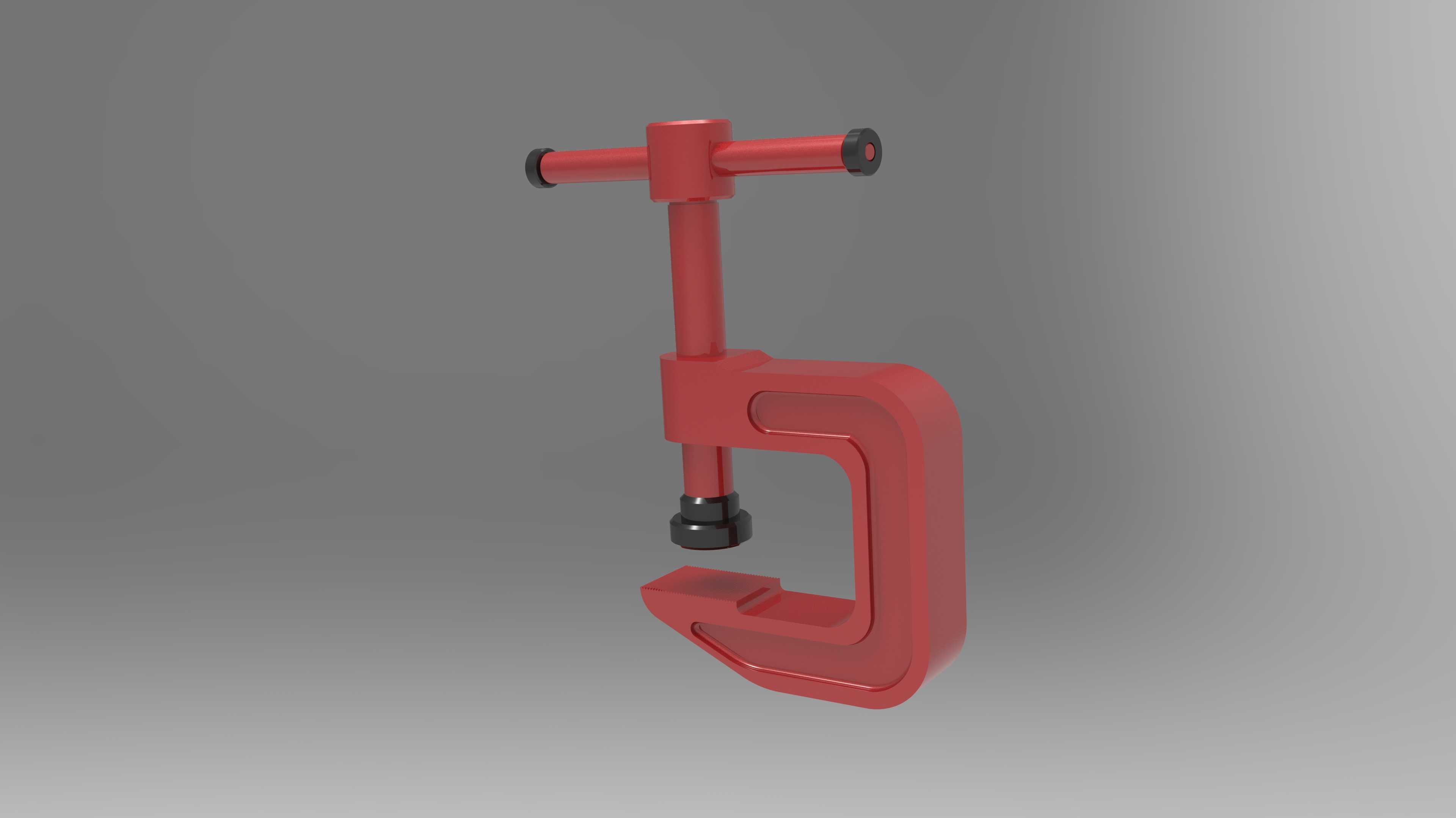

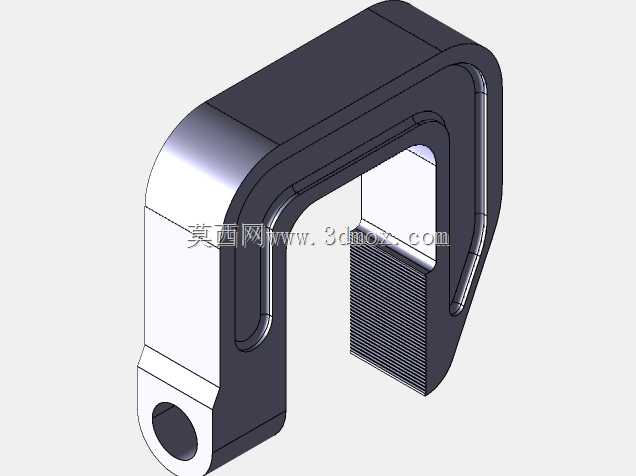

这款G形夹紧结构是机械加工、木工装配、钣金拼接、五金维修场景中极为常用的手动夹持工具，核心作用是在多工序作业过程中对工件施加稳定的压紧力，避免工件受切削力、敲击力、粘接固化应力影响出现位移、错位、翘曲问题，保障作业精度与成品一致性。从结构设计来看，整体采用经典C型开口框架布局，框架主体为一体式刚性结构，开口深度与开口行程经过适配性优化，可覆盖常规厚度的板材、型材、异形小零件的夹持需求，框架受力路径经过圆弧过渡处理，避免应力集中导致的框架变形、断裂问题，长期反复受力下仍能保持结构精度。顶部设置T型旋转施力杆，相比单杆式手柄能够提供更大的力臂，操作人员无需借助额外加力杆，仅靠手部旋转即可输出足够的夹紧力，手柄两端设置防滑限位结构，施力过程中不会出现手部滑脱问题，操作手感顺畅。施力螺杆与框架上部的螺纹孔精密配合，传动过程无卡顿、无旷量，螺杆底端设置可旋转的压头，压头端面做防滑处理，夹紧过程中压头可自适应贴合工件表面，既不会压伤工件表面，也能避免工件受夹紧力出现侧向滑移。压头与螺杆采用活动连接结构，旋转螺杆进给时压头不会随螺杆同步转动，减少对工件表面的摩擦划伤。设计过程中充分考虑了手动操作的人机工程学，T型杆的握持直径、螺杆的进给螺距都经过反复调校，既保证夹紧力足够，也不会让操作人员在频繁夹紧、松脱作业中产生过度的手部疲劳。整体外形紧凑，框架外侧无突出尖锐结构，收纳、携带都十分方便，可适配工作台固定、临时现场夹持、多工位组合作业等多种使用场景。安装使用时无需额外固定基座，仅靠自身C型开口跨接在待夹持工件与支撑基准面上，旋转T型杆即可完成夹紧固定，作业完成后反向旋转即可快速松脱，单人即可完成全部操作，无需辅助工具。框架的壁厚经过受力校核，在满行程夹紧状态下框架的形变量控制在极小范围内，不会因长期使用出现开口张合变形、夹持力衰减的问题，压头的活动行程覆盖了从薄板材到厚块料的常用夹持厚度范围，能够满足绝大多数常规手动夹持作业的使用需求，在五金维修、家装施工、模型制作、小型零件机加工固定、工件粘接临时固定等场景下都能发挥可靠的夹持作用。
