创想三维X5SA打印机挤出头安装固定板

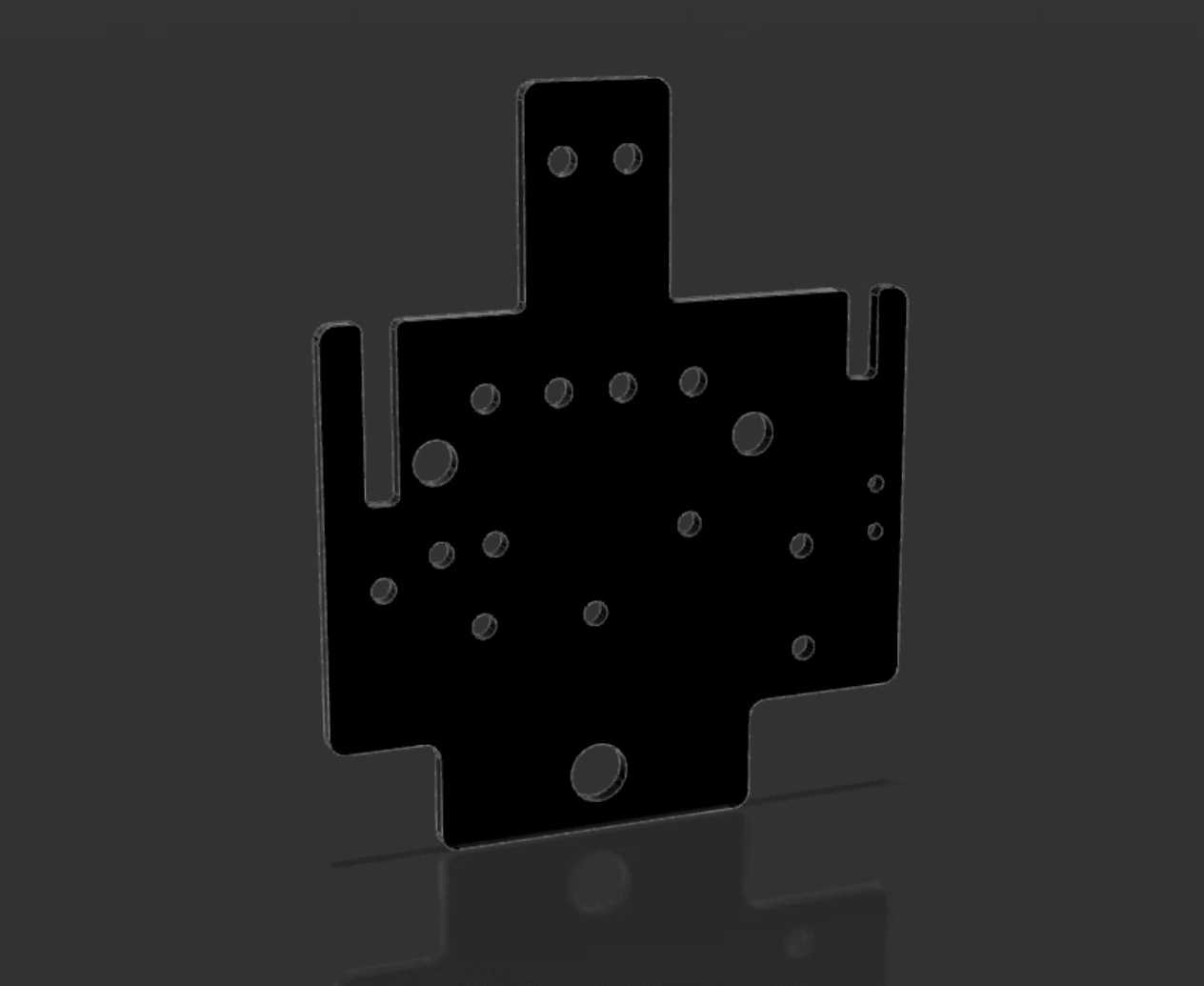

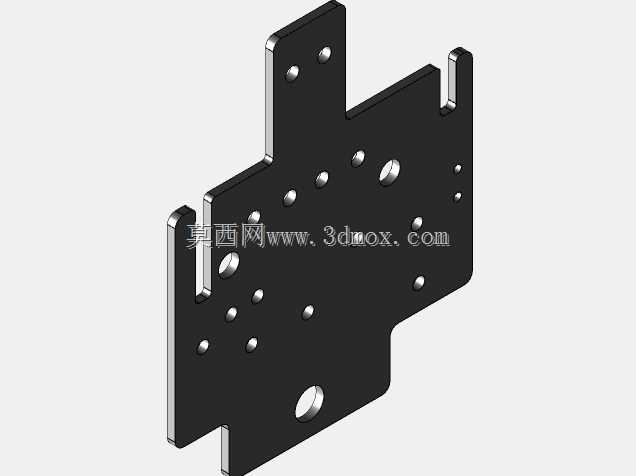

这款板件是桌面级FDM熔融沉积成型3D打印机的核心安装承载部件，专门适配Tronxy X5SA机型的挤出头组件安装需求，在整机的运动执行系统中承担着连接定位、载荷承载、精度保障的关键作用。在桌面级3D打印的实际作业场景中，挤出头组件需要在X轴传动系统的带动下完成高速往复移动，同时还要承受打印过程中送料机构的往复作用力、加热块的持续热传导影响，这款头板正是为了匹配这类复杂工况设计的专用承载结构。从实际用途来看，它作为挤出头总成与X轴运动滑台的连接中介，需要同时固定喉管散热块、加热铝块、送料挤出机构、自动调平传感器、部分散热风道组件，所有安装点位的位置精度直接决定了挤出头的运动同轴度，进而影响最终打印成品的层纹表现、尺寸精度与成型稳定性。在功能特性设计上，板件采用了对称式的镂空减重布局，在保证结构刚性的前提下尽可能降低自身重量，有效减少X轴高速往复运动时的惯性冲击，降低传动皮带的负载，提升运动启停的响应速度，避免因为板件过重导致的丢步、层错问题。板体上分布的多组不同孔径的安装孔位，分别对应不同组件的固定需求：大尺寸通孔用于喉管与散热组件的贯穿安装，中小尺寸的螺丝孔用于各功能部件的锁紧固定，侧边的开槽结构则用于走线与风道避让，避免打印过程中线缆与运动部件发生剐蹭干涉。从设计思路来看，这款板件充分考虑了桌面级3D打印机的改装拓展需求，预留的冗余安装孔位可以兼容第三方升级的挤出机构、双喷头组件、近程送料改装套件，用户不需要重新加工板件就可以完成设备的性能升级。板件的外形采用了凸台式轮廓设计，上下延伸的凸耳结构用于和X轴滑台的导轨滑块锁紧固定，严格匹配X5SA机型的安装孔距边界，安装时不需要对原有滑台结构做任何修改，直接替换原有板件就可以完成装配，整体安装公差控制在0.1mm以内，能够保证挤出头喷嘴与打印平台的垂直度，避免出现打印件一侧过厚一侧过薄的问题。板件的厚度设计兼顾了刚性与轻量化需求，既不会因为过薄导致长时间受热出现形变翘曲，也不会因为过厚增加运动负载，所有孔位的边缘都做了倒角处理，避免安装时割伤线缆或者划伤操作人员，侧边的避让槽完全匹配设备原有外壳与风道的安装位置，装配后不会出现部件干涉的问题，能够保障设备长时间连续打印的运行稳定性。
