3D打印机X轴热端安装固定托架结构

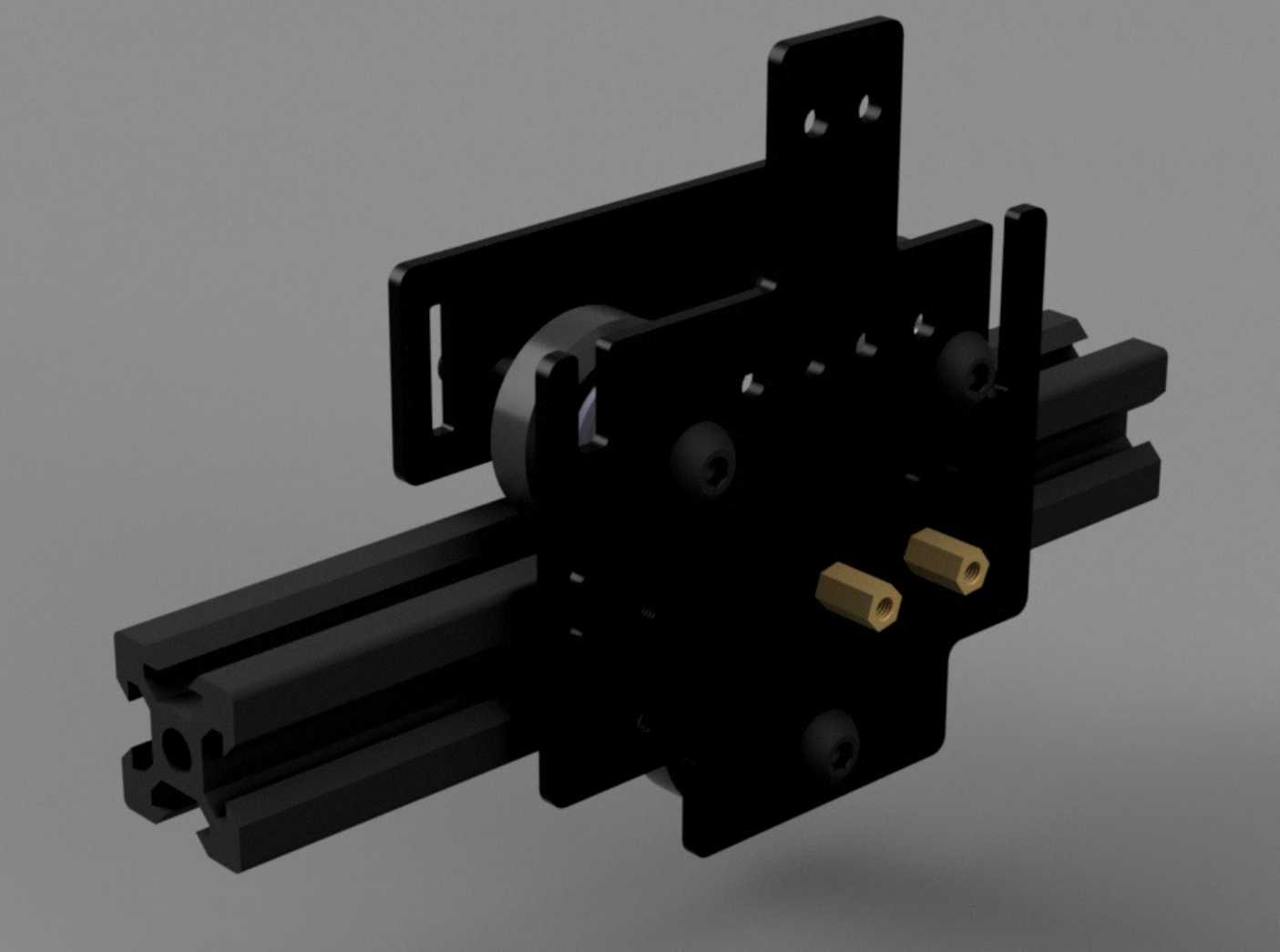

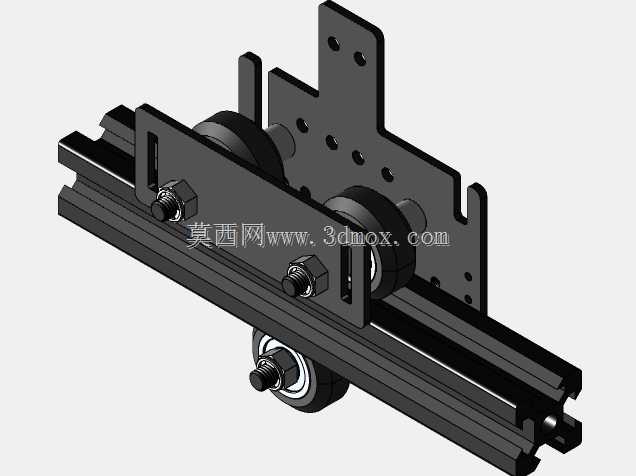

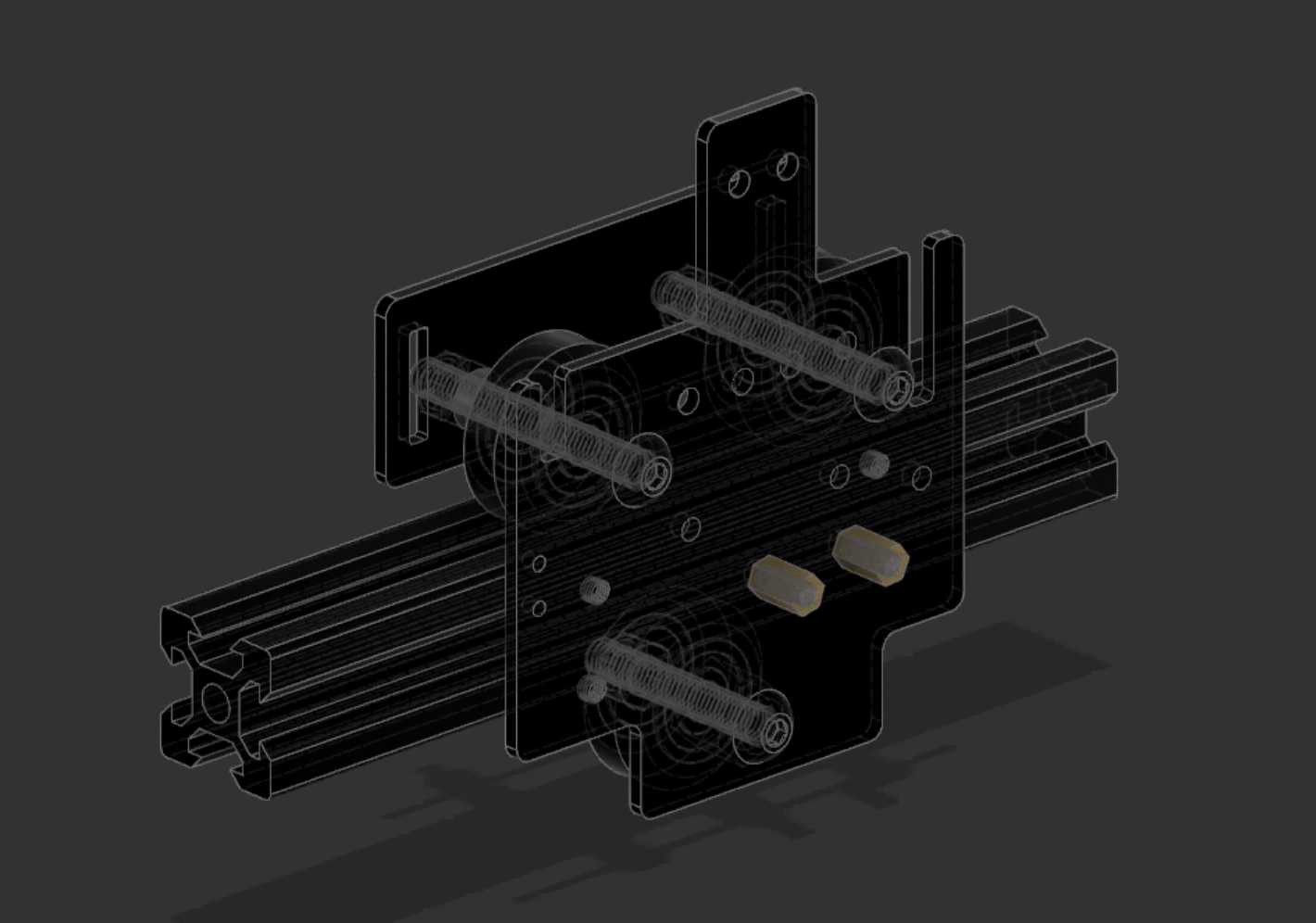

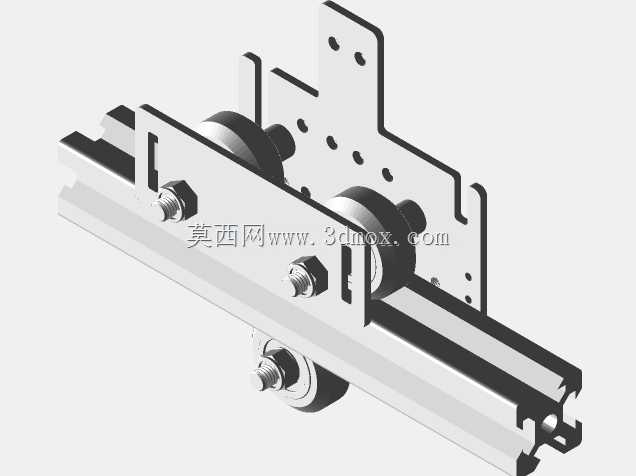

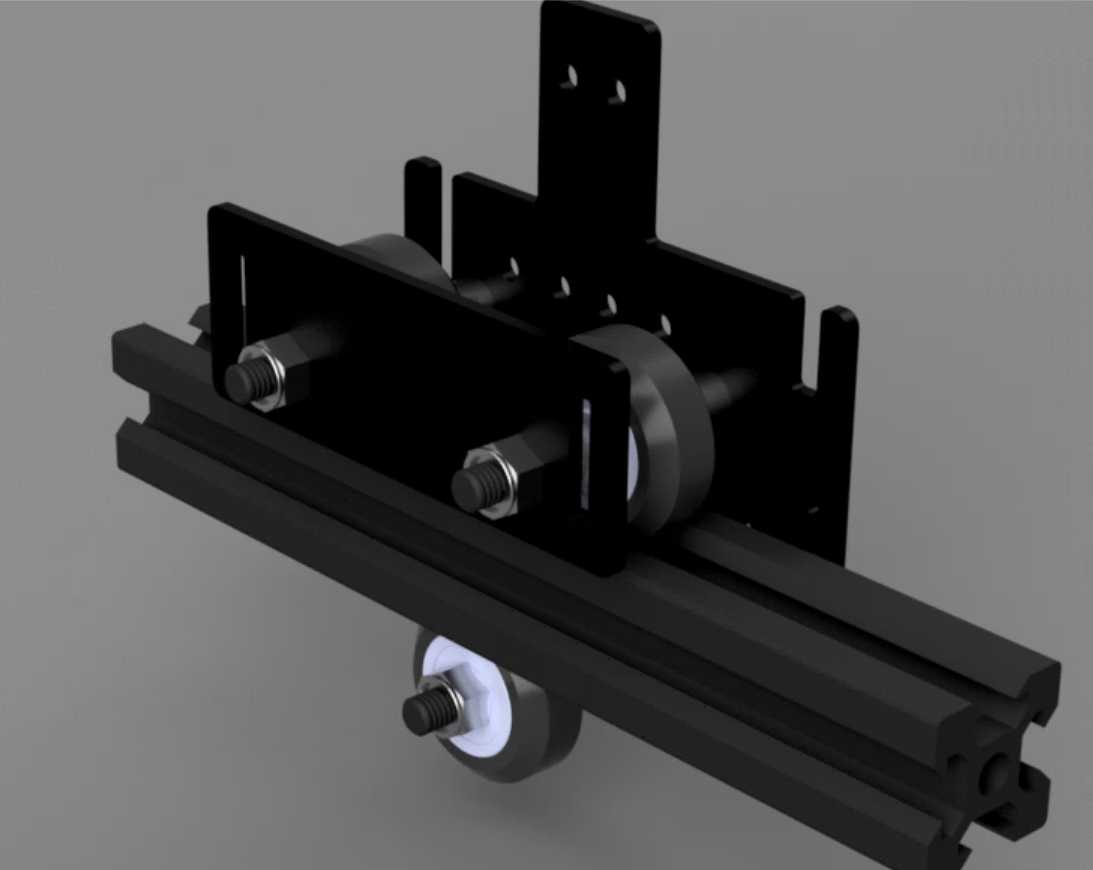

这款托架是桌面级FDM 3D打印机X轴运动端的核心承载构件，主要应用于采用2020/2040标准铝型材作为X轴导向梁的DIY改装机型与量产入门级3D打印设备，承担着固定热端挤出组件、引导耗材进料、配合同步带传动实现打印头精准X向位移的核心作用，是连接运动导向系统与熔融挤出系统的关键衔接部件。在实际打印作业场景中，托架需要跟随同步带轮做高频往复启停运动，既要承受热端组件自身重量带来的静载荷，也要抵消高速打印、急停换向时产生的惯性冲击，同时还要隔绝热端向上传导的余温，避免高温影响上部送料机构的正常工作。从功能特性来看，这款托架采用一体化板式结构设计，主体安装面预留了多组标准安装孔位，可兼容市面上主流的E3D系列、火山系列等通用热端套件，侧面预留的两个铜质嵌件孔位用于安装进料导向管接头，能够将远端送料机构输送的耗材精准导入热端进料口，减少耗材弯折卡料的概率；背部设计有与铝型材轮廓匹配的导向卡槽，可配合滑轮或直线轴承卡在X轴铝型材上，保证运动过程中无径向晃动；上部预留的同步带压合槽可直接固定X轴同步带，无需额外加装压带块，简化安装流程。设计思路上，这款托架充分考虑了桌面级3D打印机的改装通用性需求，整体采用对称式布局预留安装余量，既可以适配近端挤出的直接驱动方案，也可以通过预留孔位加装远程送料接头适配鲍登挤出方案；安装孔位采用长圆孔与圆孔组合的设计，允许用户在小范围内调整热端的安装高度与水平角度，方便校准打印头与热床的平行度；结构上做了多处镂空减重处理，在保证结构刚性的前提下尽可能降低托架自身重量，减少运动惯性对打印精度的影响，同时镂空区域也能形成空气对流通道，加快热端上部的散热效率，避免热量向上传导导致耗材提前膨胀堵头。在安装边界方面，这款托架的背部卡槽完全匹配标准20系列铝型材的安装尺寸，安装后整体突出型材表面的厚度控制在合理范围内，不会与打印机的Z轴立柱、外壳框架产生运动干涉；热端安装面的孔位间距符合通用热端的安装标准，安装后热端喷嘴的中心位置与X轴运动方向保持垂直，无需额外做角度校准；托架整体的外形尺寸适配多数200mm到400mm打印幅面的机型，安装时仅需将滑轮卡入型材槽内、压合固定同步带、锁紧热端安装螺丝即可完成装配，不需要对原有设备做额外的打孔改装，能够大幅降低用户的设备改装与维护成本。
