剪叉式基座升降支撑机构结构设计

该结构为剪叉构型的基座升降支撑机构，主要应用于生产工位高度适配、轻型设备载台升降、检测工装位姿调整等工业场景，可在有限安装空间内实现稳定的垂直方向行程输出，为上方搭载的工装、小型加工单元或检测模组提供可靠的高度调节支撑。从实际用途来看，该机构可替代固定高度的安装基座，解决不同工序间作业高度差带来的操作适配问题，无需额外搭建垫高结构即可快速调整作业面高度，适配不同操作人员的作业习惯或是不同规格工件的加工、检测高度需求，在轻型装配线、实验室测试工位、小型物料抬升场景中都能发挥作用。

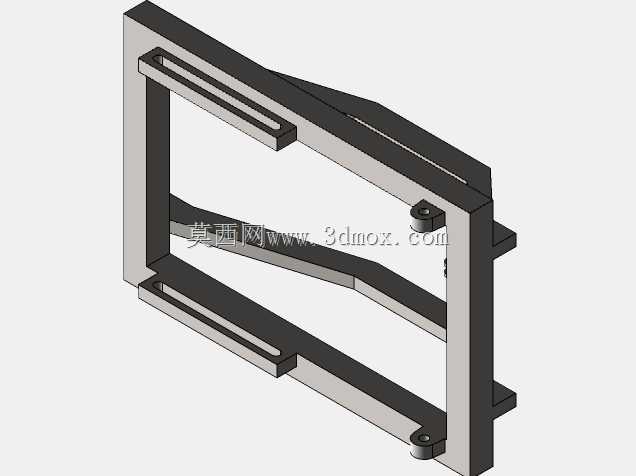

在功能特性上，该结构采用双侧对称的剪叉臂布局，框架主体采用一体化框型设计，两侧边框预留长条形导向滑槽，剪叉臂的端部分别嵌入滑槽与铰接支座内，升降过程中剪叉臂沿滑槽做定向滑动，配合端部铰接点的转动实现整体框架的开合，带动上方安装面完成平稳的升降动作，对称式的受力布局可避免升降过程中出现偏载卡滞，提升运动过程的顺畅度。框架边角处设置带安装孔的铰接支座，既作为剪叉臂的转动支点，也可作为整个机构与底部安装面、顶部载台的连接点位，无需额外设计转接件即可完成整体装配。

从设计思路来看，该结构优先考虑了安装空间的利用率，收拢状态下整体厚度较薄，可嵌入设备台面下方的预留空间内，不会额外占用过多的工位横向空间；剪叉臂采用斜向加强的构型，在减轻整体自重的同时保证了结构刚性，避免承载时出现臂体形变影响升降精度；导向滑槽的长度经过匹配设计，可限制剪叉臂的最大开合角度，从而限定升降行程的上下极限位置，无需额外加装行程限位件即可实现机械硬限位，降低配套控制的复杂度。

在外形尺寸与安装边界上，该机构整体为矩形框型结构，横向宽度适配常规小型载台的安装尺寸，纵向长度可覆盖常见轻型作业载台的支撑跨度，安装时仅需在底部基础面预留对应铰接支座的安装孔位，上方载台对应滑槽滑动端的连接位置预留固定点位即可完成部署，安装边界规整无外凸的零散部件，不会与周边的管线、相邻工位结构产生干涉，适配现有工位的改造升级需求。
