垂直轴曲面叶片涡轮结构设计

该涡轮结构属于垂直轴流体驱动类动力转换部件，主要应用于低流速流体能量捕获场景，可适配小型风力发电、微型水流发电、通风系统能量回收等工况，在分布式能源供给、户外离网供电、工业余能回收领域具备实用价值，能够在流体流向不稳定的环境下稳定捕获动能，无需额外加装对向调节机构，适配复杂多变的流体输入条件。

从实际用途来看，该结构通过曲面叶片承接流体冲击，将流体的线性动能转化为中心转轴的旋转机械能，可直接连接微型发电机实现电能输出，也可连接小型负载作为动力输入部件，相较于传统水平轴涡轮，其启动流速阈值更低，在微风、低流速水流场景下也能顺利启动运转，对安装空间的朝向要求更低，适合在城市楼宇间隙、山区零散风道、农田灌溉水渠等场景部署使用。

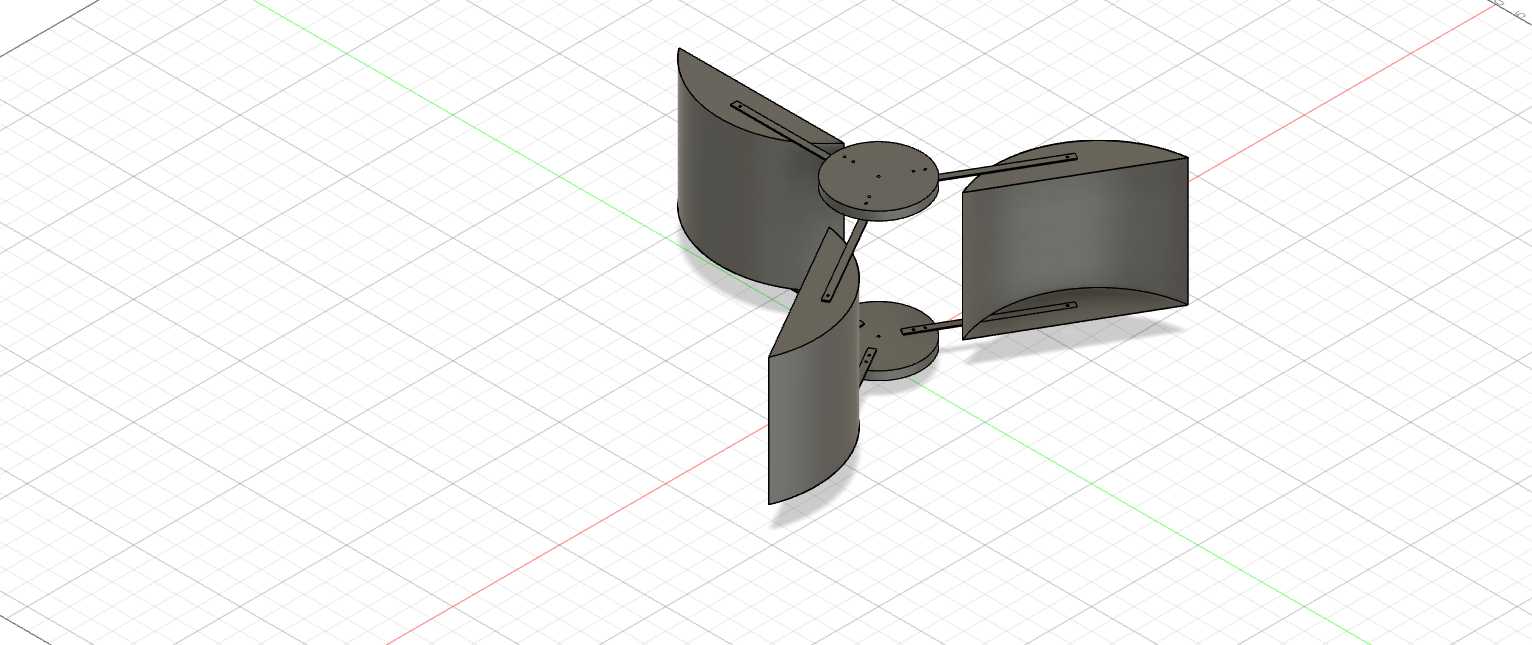

产品功能特性上，采用三组对称分布的曲面半筒形叶片设计，叶片曲面经过弧度优化，流体冲击叶片凹面时可最大化承接推力，流体流经叶片凸面时可形成顺畅绕流减少阻力，上下两组圆形连接盘通过径向支撑杆固定叶片位置，保证整体结构的同轴度与结构强度，中心预留的轴孔可适配标准直径的传动转轴，安装时无需额外定制异形连接件，整体结构无复杂曲面拼接，零部件加工难度低，后期维护更换叶片的操作门槛较低。

设计思路层面，整体采用中心对称布局，保证旋转过程中质量分布均匀，减少高速转动时的偏心振动，叶片与连接盘之间的支撑杆采用错位分布设计，避免支撑杆对流体进入叶片工作面产生遮挡，叶片的轴向高度与径向宽度比例经过匹配，兼顾流体接触面积与结构自重，在保证动能捕获效率的同时降低整体重量，减少转轴处的摩擦损耗。

外形尺寸与安装边界上，整体为同轴圆柱状布局，径向最大尺寸为叶片外边缘到中心轴的距离的两倍，轴向总高度为上下连接盘外侧的间距，安装时仅需固定中心转轴的两端支撑座，径向预留不小于叶片最大旋转半径的避让空间即可，轴向方向无外凸部件，可适配狭窄的竖向安装空间，支撑座可采用标准轴承座配件，无需定制专用安装支架，能够快速集成到各类小型流体能量捕获系统中。
