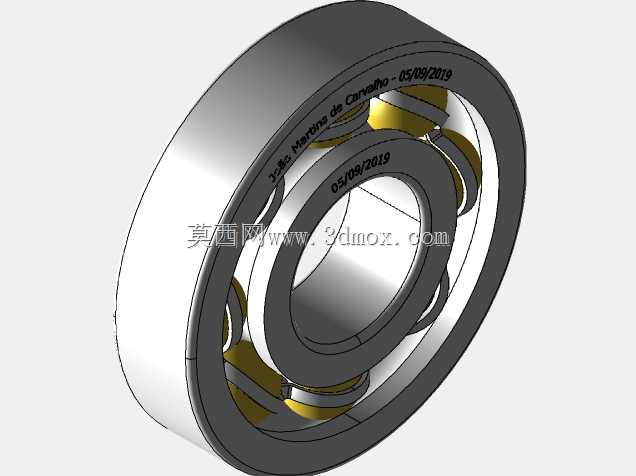

带保持架深沟球滚动轴承结构

这款滚动轴承是机械传动系统中应用极为广泛的基础支撑部件，核心作用是承接旋转轴系的径向与轴向复合载荷，同时将轴运转过程中的摩擦阻力降至最低，保障整套传动链路的运转精度与能效表现。在实际工业场景中，这类轴承可适配电机输出轴、机床主轴、输送线辊筒、汽车传动半轴、家电电机转轴等多种需要回转支撑的部位，覆盖从轻载民用设备到重载工业装备的多元使用需求，是保障设备平稳运转不可或缺的核心基础零件。

从功能特性来看，该轴承采用内圈、外圈、滚动钢球、冲压保持架的经典组合结构：内圈与旋转轴过盈配合随轴同步转动，外圈与设备轴承座过渡配合起到固定支撑作用，均匀排布的钢球作为滚动体在内圈与外圈的滚道之间做滚动运动，将传统滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损；冲压成型的波浪形保持架能够将每一颗钢球均匀分隔在滚道圆周上，避免钢球之间直接接触产生额外摩擦与碰撞，同时引导钢球在滚道内平稳循环运动，优化轴承内部的载荷分布状态，提升整体运转的平顺性。

在设计思路上，这款轴承遵循深沟球轴承的成熟设计逻辑，滚道截面圆弧半径略大于钢球半径，既保证钢球与滚道有足够的接触面积承接载荷，又预留了合理的运转间隙，既可以承受稳定的径向载荷，也能承受一定比例的双向轴向载荷，适配轴系运转过程中可能出现的小幅窜动。设计时充分考虑了安装边界的通用性，内圈内径、外圈外径、轴承总宽度均遵循行业通用的尺寸匹配规范，可直接适配对应规格的轴径与轴承座安装孔，无需额外定制安装位；轴承两端的开放结构既方便加注润滑脂对滚道与钢球进行润滑养护，也能适配不同的密封件加装需求，用户可根据使用场景的防尘、防水要求搭配对应的密封圈或防尘盖，拓展轴承的适用环境范围。

从安装适配角度来说，该轴承的外形为标准环形结构，安装时可采用冷压或热装的方式将内圈固定在轴的对应轴肩位置，外圈嵌入轴承座孔内通过孔用挡圈或端盖完成轴向定位，安装过程中需保证轴与轴承座孔的同轴度公差在设计允许范围内，避免额外偏载导致轴承早期磨损。合理选型安装的前提下，这类轴承能够在额定载荷与转速区间内长期稳定运转，有效降低设备的维护频次，延长整套传动系统的使用寿命。
