8毫米直插式红黄绿三色发光二极管

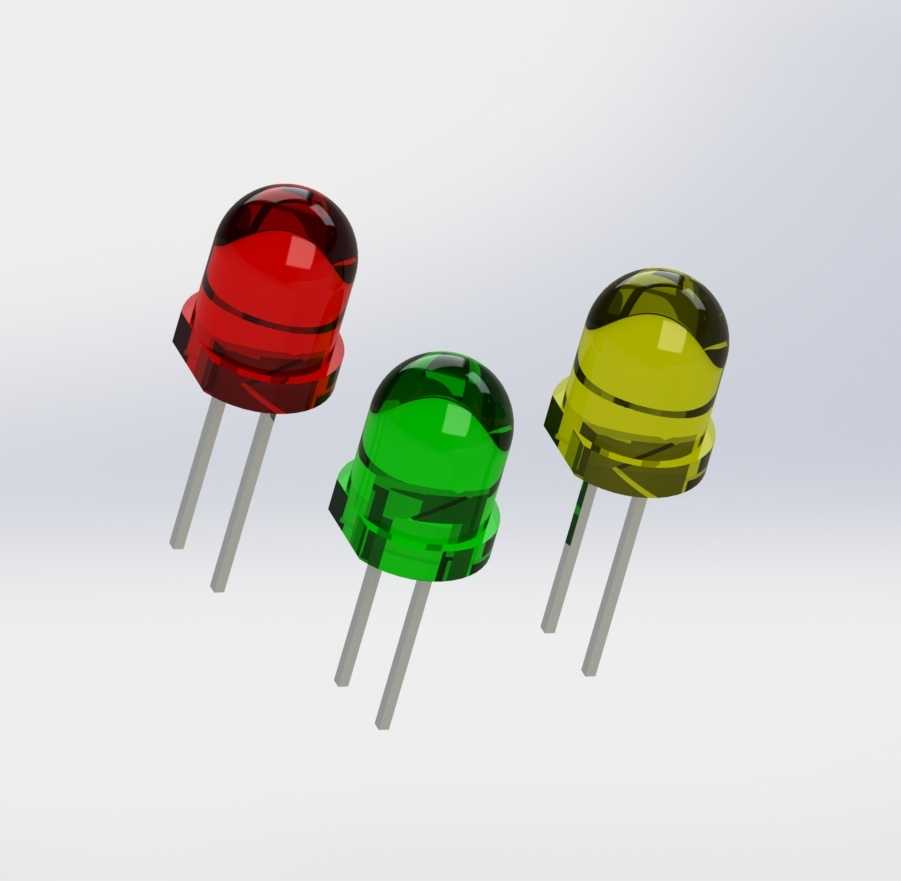

本次呈现的是直径8毫米规格的直插式发光二极管三维模型，覆盖红、绿、黄三种常规发光色款，是电子电路、机电设备领域应用极为广泛的基础光电器件。这类直插LED常作为设备运行状态指示、信号提示、光源补光部件使用，在工业控制柜面板、小型消费电子、教学实验电路、户外标识模组、低压电器提示模块中都能见到它的身影，凭借低功耗、长寿命、响应速度快的特性，替代了传统的小型白炽指示灯，成为低压信号指示场景的首选元件。

从功能特性来看，三款不同发光色的灯珠对应不同的指示场景：红色款常被用于电源故障、设备停机、危险告警类提示，凭借高醒目度的红光传递警示信息；绿色款多用于设备正常运行、电源接通、操作确认类的正向状态提示；黄色款则承担待机预警、流程过渡、故障待排查的提示作用，三色搭配可覆盖绝大多数机电设备的状态指示需求。直插式的双引脚设计适配常规波峰焊、手工焊接工艺，可直接插接在标准2.54mm间距的PCB通孔上，焊接固定后结构稳固，抗振动性能优于表贴类小型灯珠，适合在工业现场存在小幅振动的设备场景中使用。

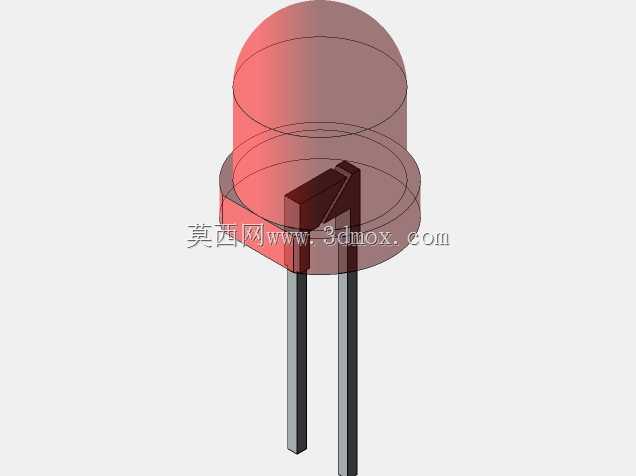

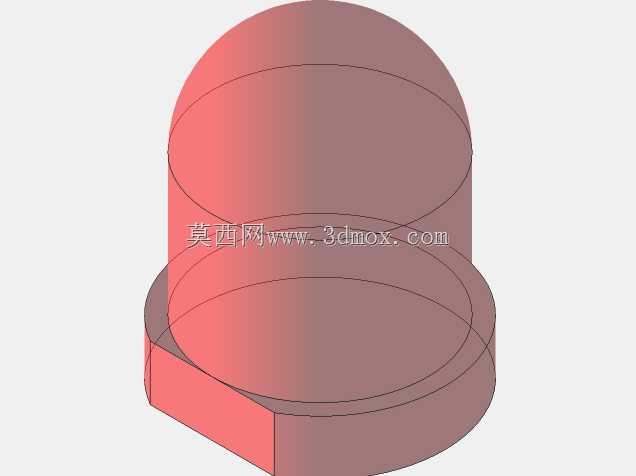

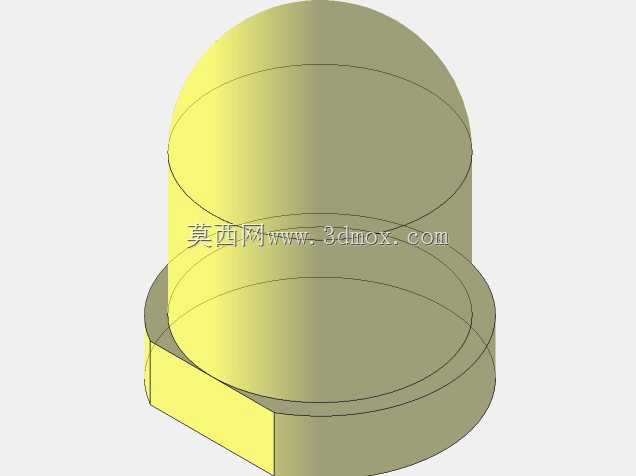

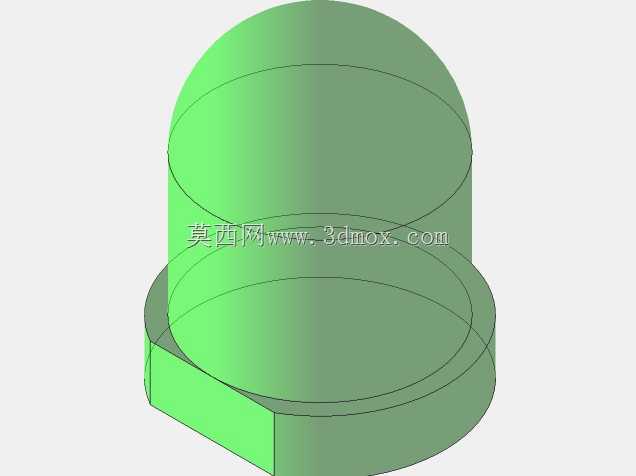

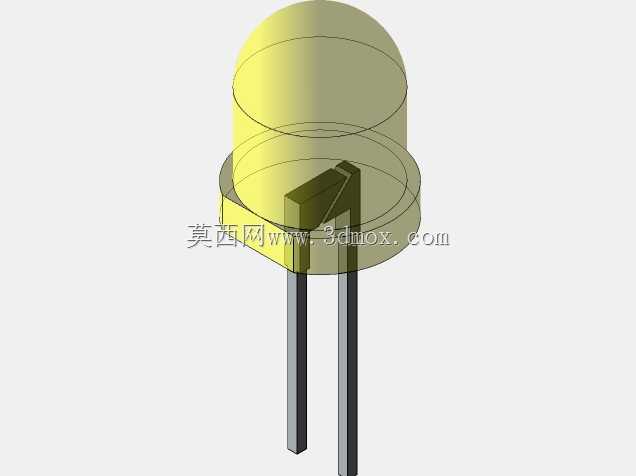

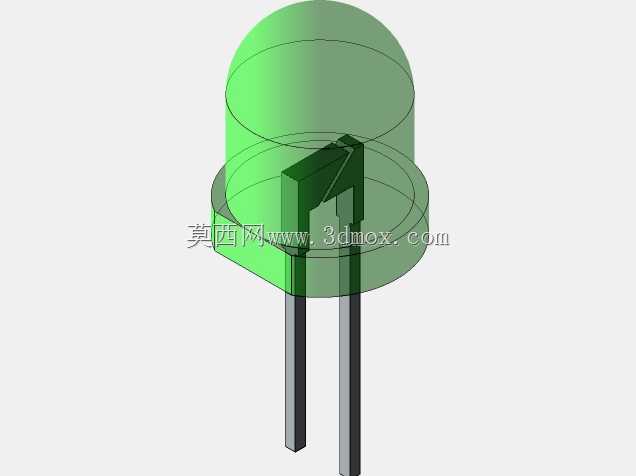

设计层面上，模型还原了8毫米圆头直插LED的典型结构：顶部为半球形环氧封装透镜，可对内部芯片发出的光线进行聚拢调整，实现合适的出光角度，兼顾正面可视亮度与侧方识别范围；透镜下方的封装基座带有定位卡位结构，安装时可贴合PCB板面控制插入深度，避免引脚插入过短导致焊接不牢、或是插入过深顶坏内部芯片的问题；两根平行引出引脚长度适配常规PCB板厚与焊接余量，引脚间距符合行业通用安装尺寸，无需额外改板即可直接替换同规格的现有元件。

从安装边界来看，该款8毫米LED的透镜直径为标准8mm，安装时需在PCB或设备面板上预留直径8.2-8.5mm的安装通孔，引脚伸出板面的焊接长度控制在2-3mm即可满足可靠焊接要求，透镜突出安装面的高度符合常规面板指示件的尺寸规范，不会与设备外壳、外部防护结构产生干涉。封装外壳采用的有色环氧材料既可以过滤杂光提升发光色纯度，也能为内部发光芯片、键合引线提供物理防护，抵御日常使用中的潮气、轻微磕碰与灰尘侵蚀，保障元件在常规工业环境下的长期稳定工作。在进行设备面板布局设计时，这类直插LED的安装位置通常会避开高压元件、发热量大的功率器件，防止长期高温环境加速环氧封装老化，影响透光性能与结构强度，同时会根据操作人员的观察视角调整透镜出光角度，确保站立或坐姿操作时都能清晰识别灯珠的亮灭状态与发光颜色。
