护盾EZ+1扩展刀库适配板结构设计

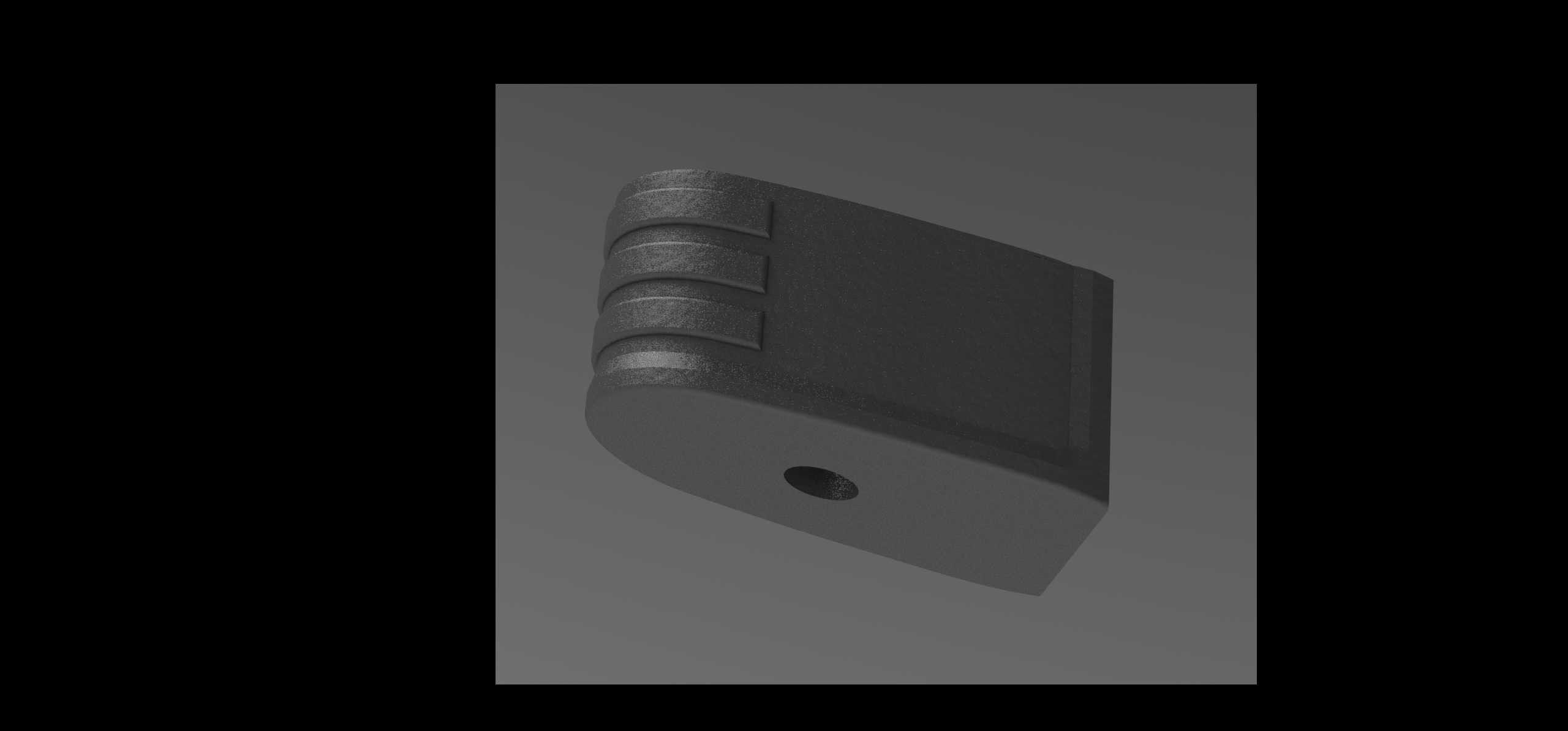

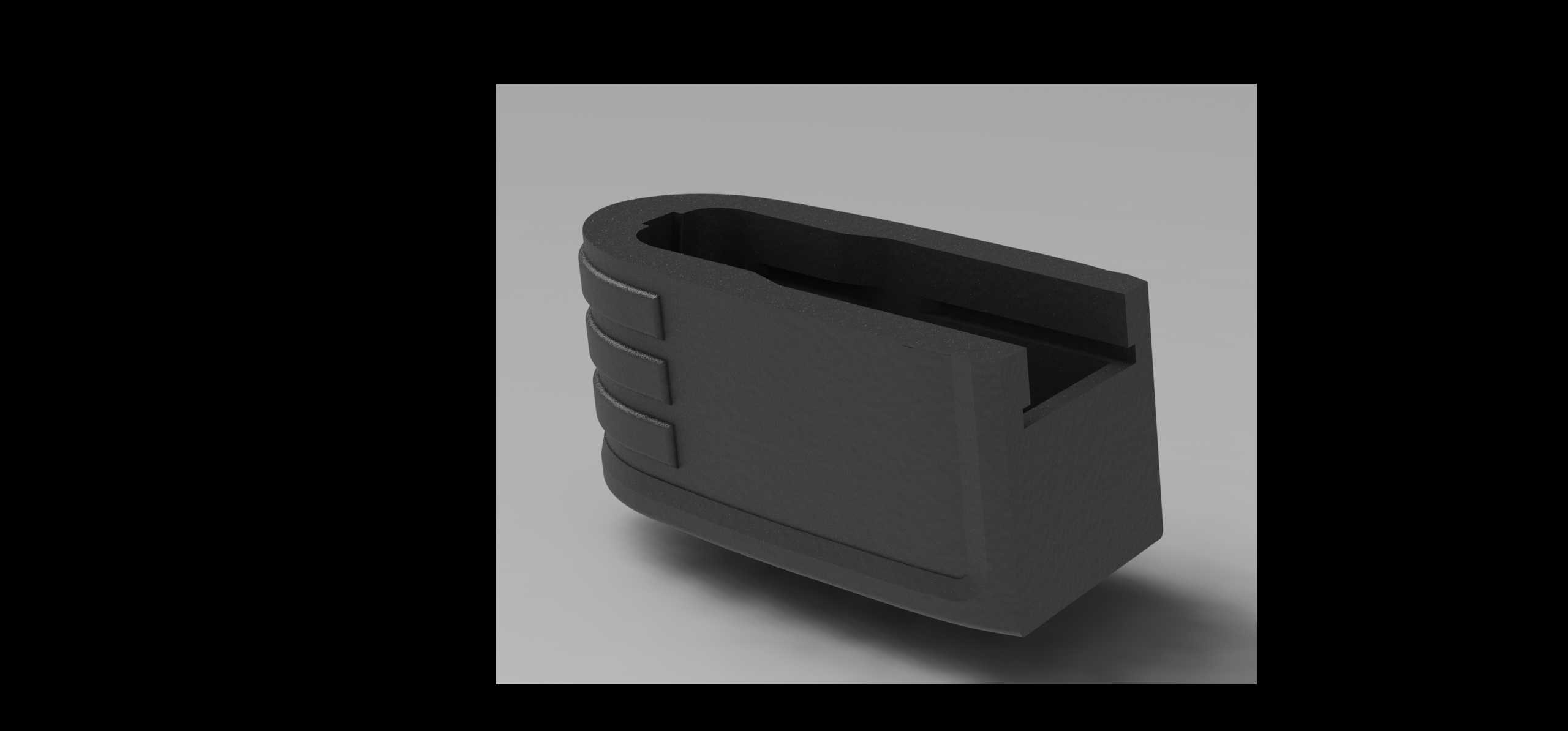

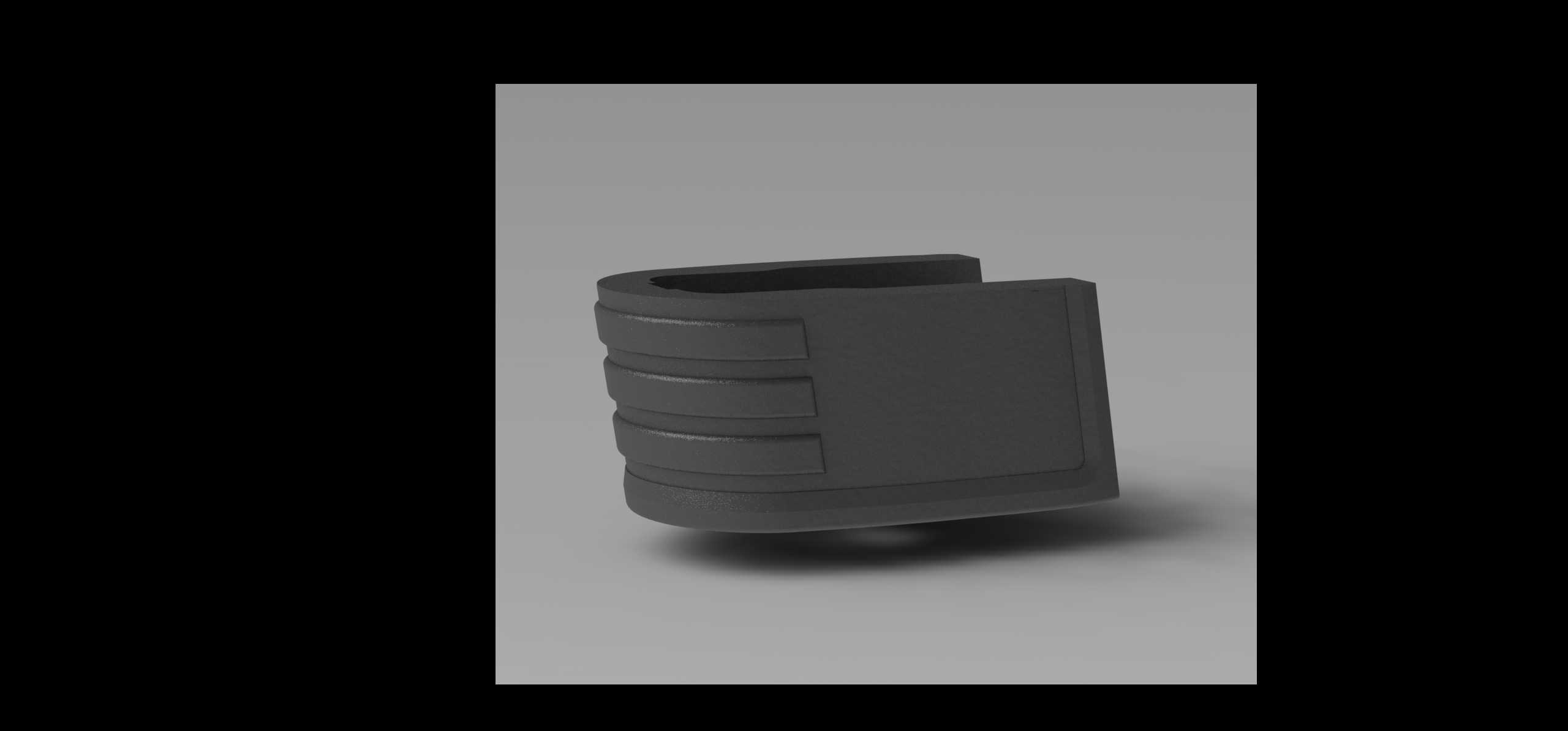

这款适配板主要面向气动软弹发射器的改装升级场景，针对现有护盾EZ系列弹匣仓的握持空间不足、扩容改装匹配度差的痛点设计，核心用途是在不破坏原有设备主体结构的前提下，实现弹匣仓的容量扩展，同时优化握持区域的人机工程表现。在实际使用场景中，不少手型偏大的使用者握持原有8发容量的护盾EZ弹匣仓时，手指缺乏足够的承托位置，长时间握持容易出现滑脱、发力不稳的问题，同时原有弹匣容量难以满足连续使用的需求，这款扩展板正是为解决这两类实际问题开发。从功能特性来看，该部件安装后可将原设备的弹匣承载容量从8发提升至9发，额外增加的1发储弹空间在紧凑的结构布局下实现，不会过度增加设备的整体外廓尺寸，避免改装后设备出现臃肿、携带不便的问题。部件的握持侧设计了四道平行的环形防滑凹槽，凹槽的深度控制在1.2mm，既能够提供足够的摩擦阻力防止握持打滑，又不会因为凹槽过深积留污渍、影响握持舒适度。在设计思路上，这款扩展板采用了卡扣式无胶安装结构，安装时不需要对原有设备的外壳进行切削、打磨，只需要对准原有弹匣仓的侧边卡槽推入即可完成固定，拆卸时也不会在原有设备表面留下划痕或损伤，能够满足使用者反复拆装、调整改装方案的需求。部件的主体采用贴合原有护盾EZ设备的方正弧面过渡造型，安装后与原有设备的外壳曲面完全贴合，接缝处的缝隙控制在0.15mm以内，不会出现突兀的凸起或错位，能够无缝融入原有设备的外观设计风格。从外形尺寸与安装边界来看，该扩展板整体长度为42mm，宽度为28mm，安装后向原有弹匣仓外侧突出的厚度为8mm，突出部分刚好贴合手掌大鱼际的握持曲线，不会超出常规枪套的容纳尺寸，改装后依然可以适配原有规格的携带枪套。部件的内侧设计有与原有弹匣仓定位凸点匹配的定位凹槽，安装时能够自动对齐安装位置，不会出现装偏、错位导致的弹匣供弹卡顿问题，同时内侧的接触面做了0.2mm的微倒角处理，安装过程中不会刮花原有设备的外壳表面。在结构强度设计上，部件的壁厚均匀控制在2.5mm，既能够承受日常握持、跌落的冲击力，不会出现开裂、断裂的问题，又不会因为壁厚过大导致整体重量过高，改装后整体设备的重量仅增加5g，几乎不会改变原有设备的重心位置，不会影响握持时的平衡手感。部件的边缘全部做了R1.5的圆角过渡处理，没有尖锐的棱角，握持时不会硌手，长时间使用也不会造成手部的压痕或不适。
