带检修平台直梯的卧式工业储液罐体

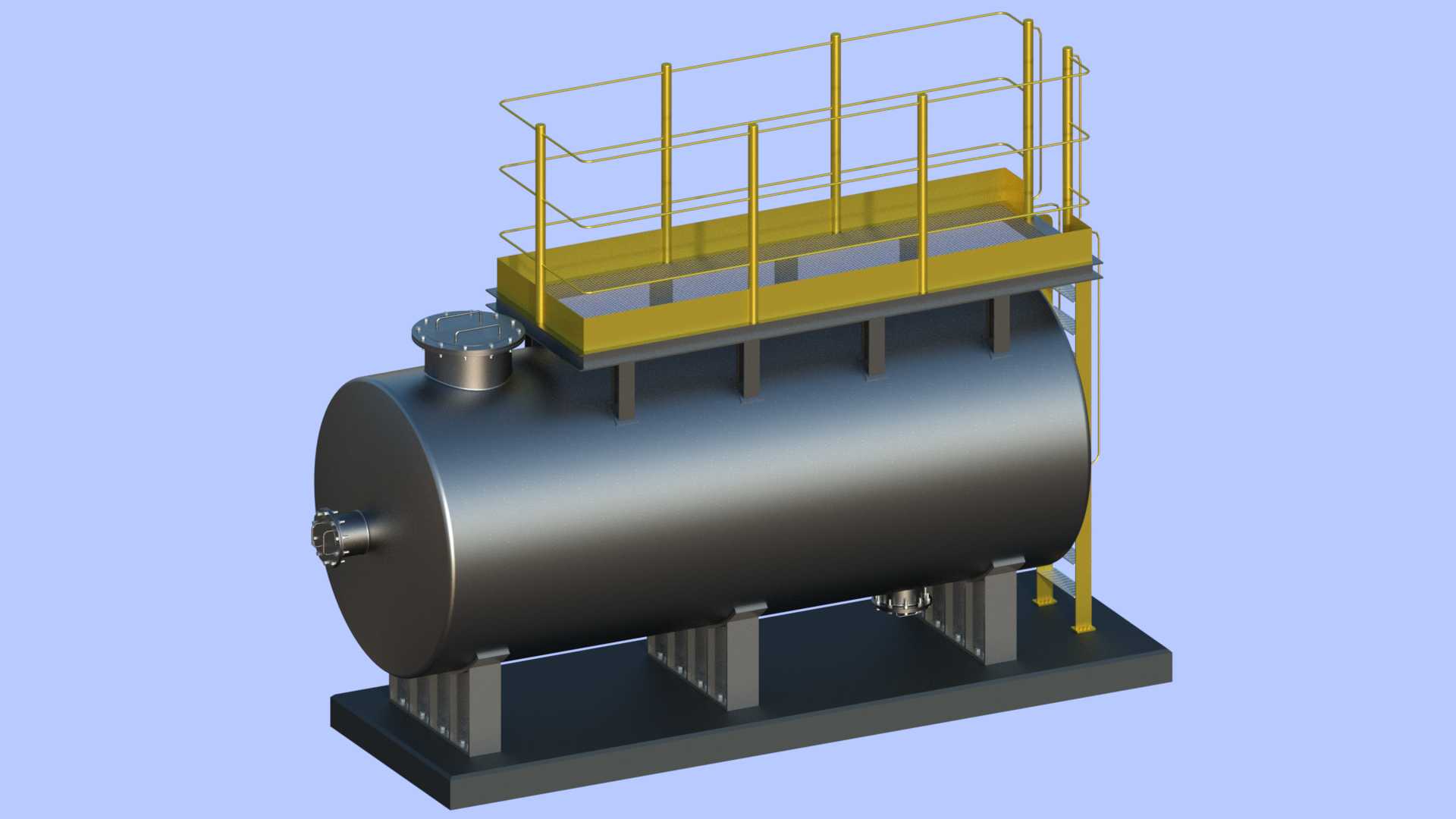

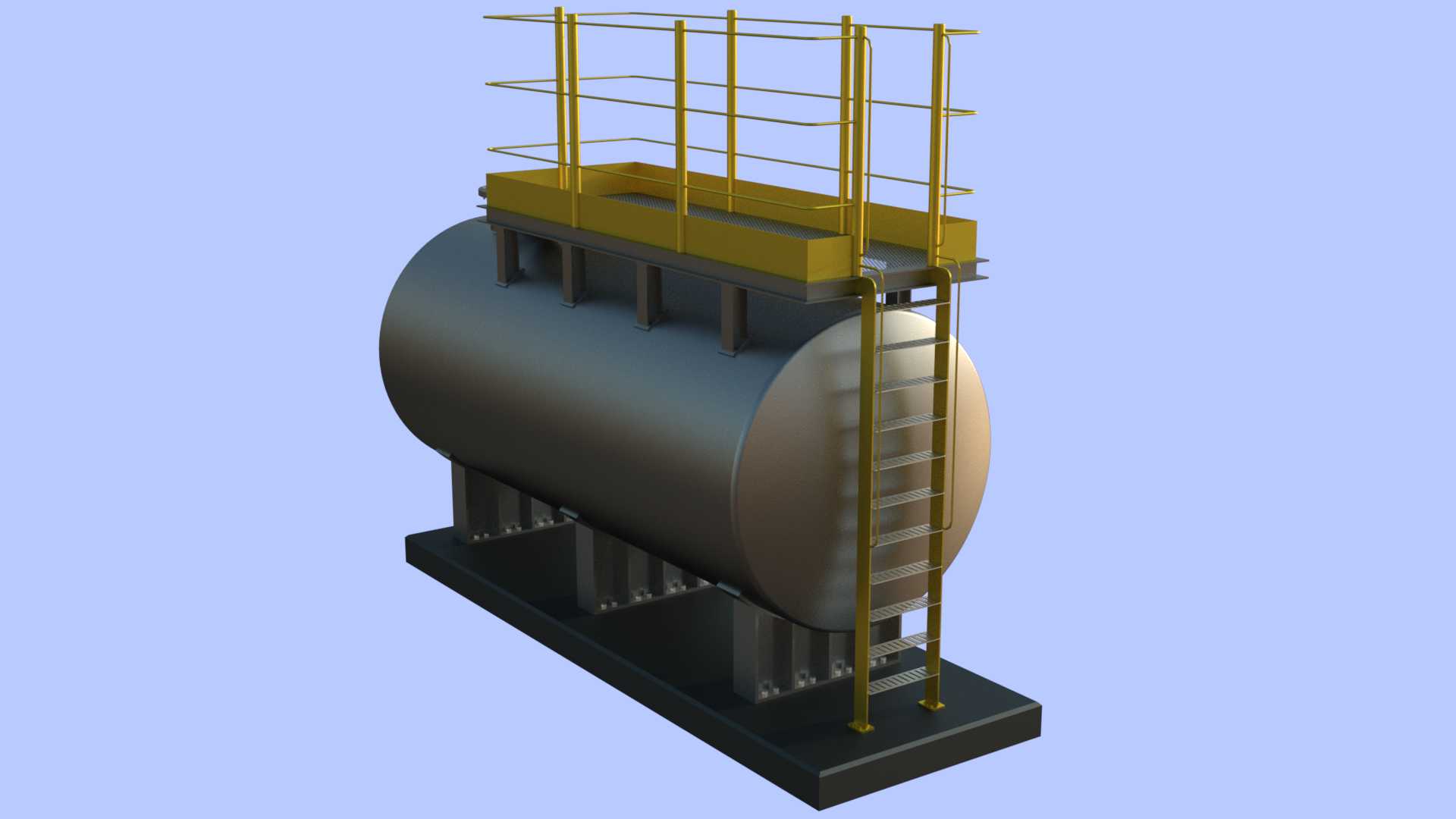

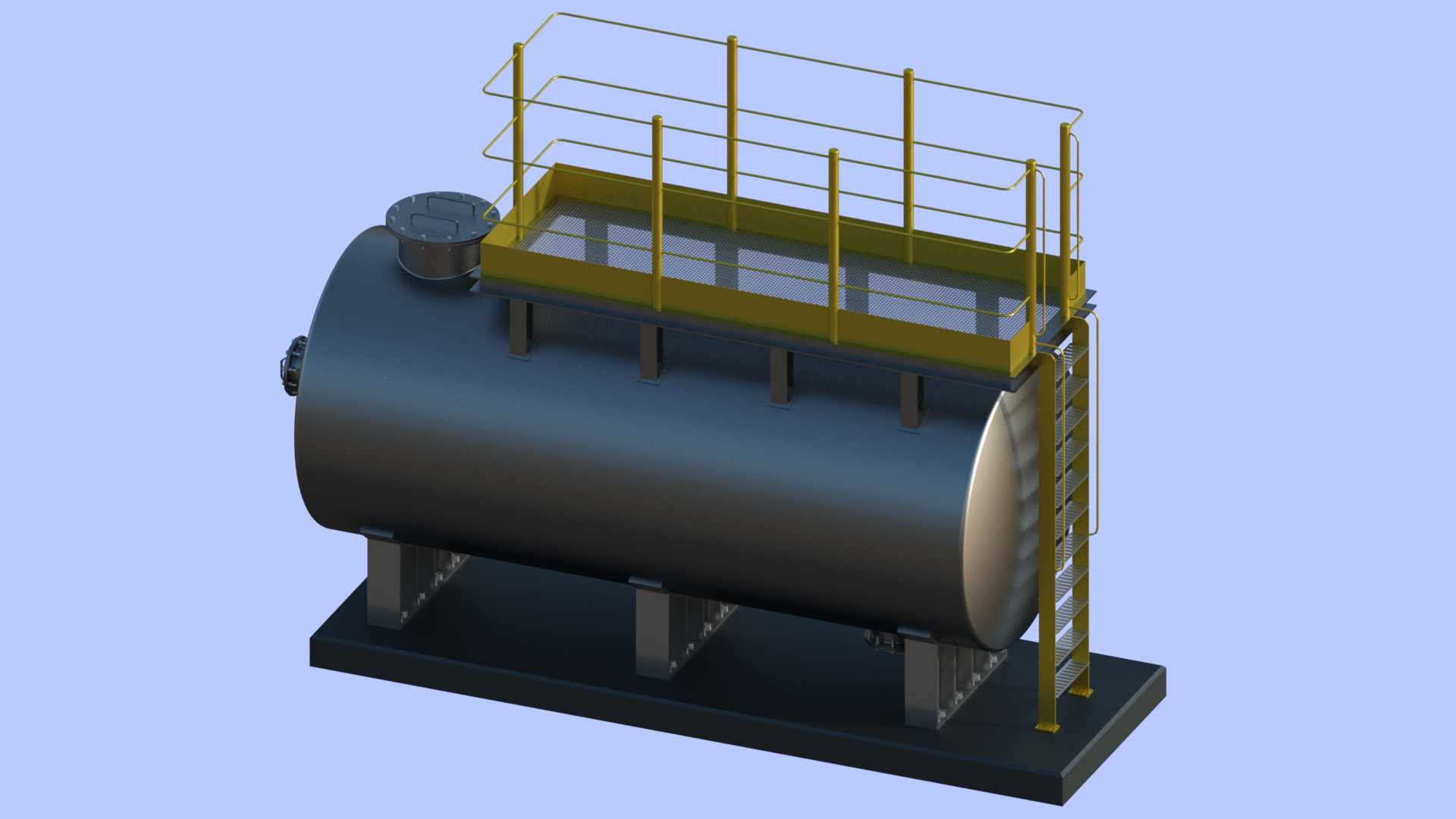

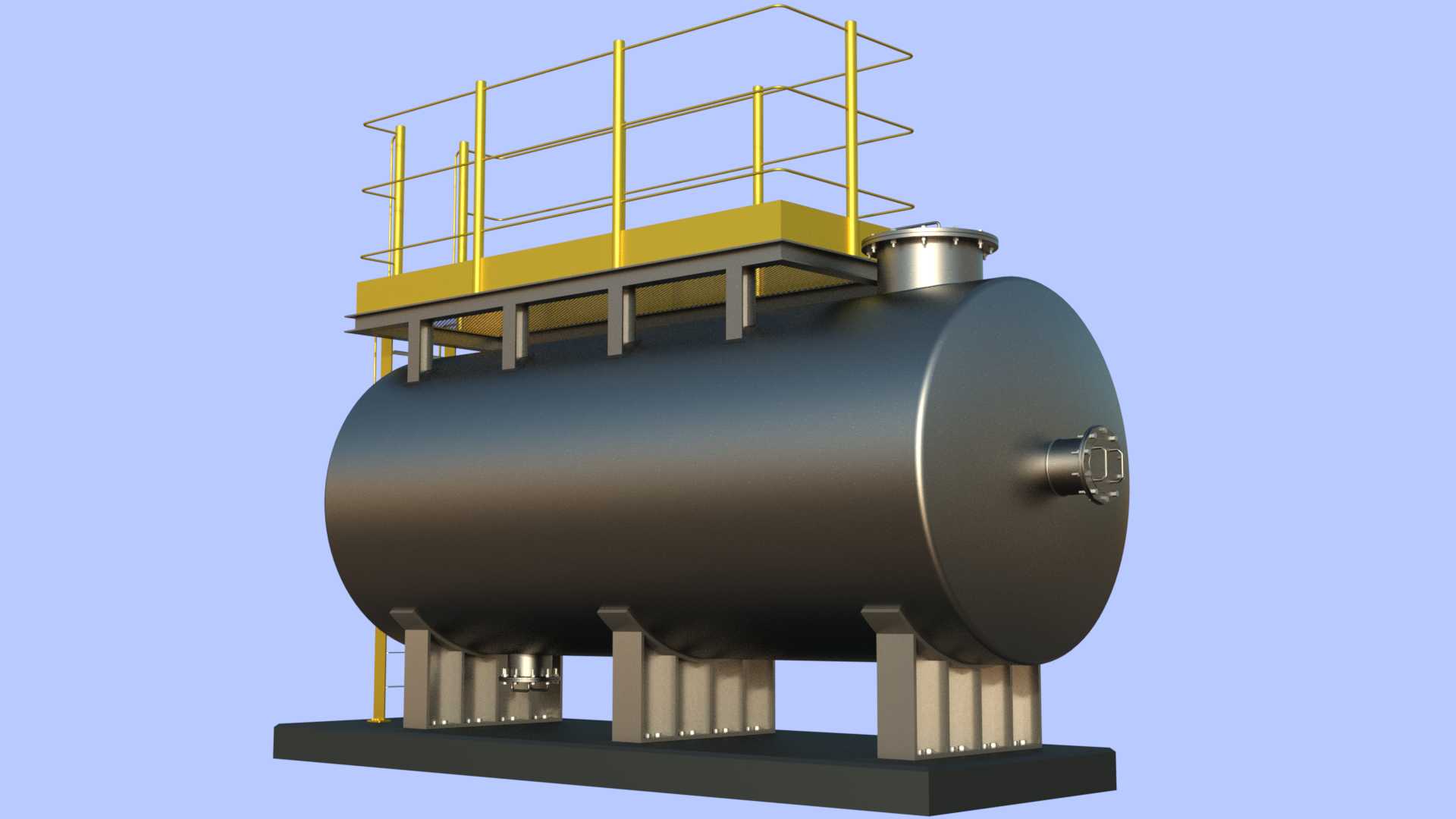

这款卧式工业储罐主要面向化工原料存储、厂区中转储液、工业生产制程缓存等场景使用，可适配常压或低压液态介质的暂存需求，在石油炼化辅料存储、水处理药剂存放、食品加工原料暂存等领域都有广泛的应用空间，能够替代立式储罐适配低矮厂房、地埋式安装或者架空布设的场地需求，降低厂区竖向空间的占用成本。罐体采用卧式圆筒形结构设计，两端采用标准椭圆形封头，这种结构能够均匀分散内部介质带来的静压力，减少应力集中点，提升罐体长期带压运行的结构稳定性，相比平盖封头结构承压能力提升40%以上，同时降低边角位置的介质残留，方便后期排空与内部清洁作业。罐体顶部设置的检修平台采用型钢焊接框架搭配防滑格栅板铺设，四周设置双层防护栏杆，栏杆高度符合工业操作平台安全规范要求，能够为操作人员提供阀门操作、仪表巡检、顶部人孔检修的安全作业空间，平台通过多组均匀分布的支撑牛腿与罐体外壁焊接固定，支撑点经过受力校核，能够承载3-5名操作人员同时作业的载荷，同时避免局部应力过大造成罐壁变形。罐体侧面设置的直爬梯从地面基座位置直通顶部检修平台，爬梯两侧设置防护扶手，踏棍采用防滑圆钢等距排布，爬梯与罐壁之间预留足够的踩踏空间，同时设置护笼结构（可根据安装场景选配），满足高空攀爬的安全防护要求。罐体底部采用两组鞍式支座作为支撑结构，支座与罐体接触位置设置弧形垫板，增大接触面积分散罐体及介质的总重量，支座底板预留安装螺栓孔，可直接与混凝土基础或者钢制机架固定，安装时需要保证两个支座的水平度偏差在允许范围内，避免罐体安装后出现附加应力。罐体顶部设置人孔与介质进料接口，端部封头位置设置出料接口、液位仪表接口与排空接口，所有接口的法兰规格都匹配通用工业管道标准，可直接对接厂区现有工艺管线，无需额外加工转换接头。整体设计充分考虑了日常运维的便利性，所有需要操作的阀门、仪表都布置在检修平台可达范围内，罐体外部预留保温层安装空间，可根据存储介质的温度要求加装岩棉或者聚氨酯保温层，满足低温防冻或者高温保冷的存储需求，安装边界需要预留爬梯侧的通行空间、端部的管线操作空间以及罐体上方的吊装检修空间，确保后期运维作业能够顺畅开展。
