多凸台一体式连接基座结构设计

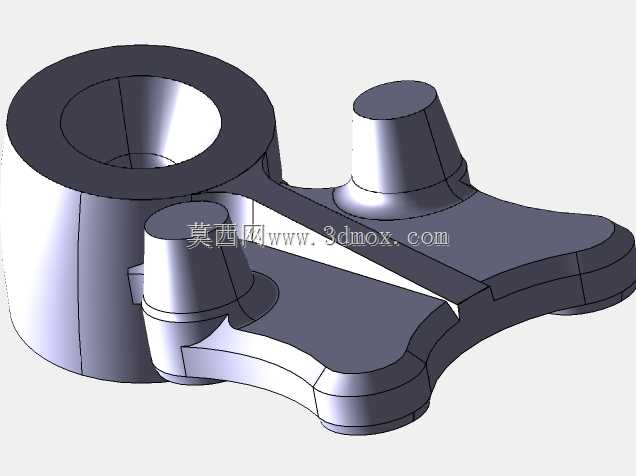

该零件为多凸台一体式连接基座，主要应用于中小型机电设备的动力传输与构件连接场景，常见于轻工机械、小型传动装置的机架衔接部位，承担着定位支撑、载荷传递、多部件对接的核心作用，是设备中连接动力端与执行端的关键过渡构件。从实际用途来看，该基座可同时对接三类不同规格的外接部件，左侧大尺寸筒状结构用于套接主轴类回转零件，为回转运动提供稳定的支撑基准，两个尺寸递减的锥台凸台分别用于安装定位销、紧固连接件或者小型辅助功能组件，底部延展的异形板状结构则作为整个基座的安装贴合面，可通过螺栓紧固在设备的机架安装面上，保证整体结构的安装稳定性。在功能特性上，该结构采用一体化成型设计，摒弃了传统多零件拼接的连接方式，有效减少了装配累积误差，同时提升了整体结构的抗载荷能力，能够承受径向、轴向的复合载荷，避免连接部位在设备运行过程中出现松动、位移的问题。三个凸台的高度、直径均根据对接部件的尺寸做了差异化设计，大筒状结构的内孔预留了足够的轴承安装空间，内壁的精度基准可满足回转零件的同轴度要求，两个锥台结构带有一定的拔模斜度，既方便加工过程中的脱模或者切削走刀，也能在装配时起到导向作用，降低对接安装的难度。从设计思路来看，整体结构遵循功能优先的设计原则，首先根据对接部件的安装位置确定三个凸台的相对坐标，保证各外接部件安装后不会出现运动干涉，再通过流线型的连接筋将三个凸台与底部安装板连为一体，连接部位均做了圆弧过渡处理，有效降低应力集中系数，提升零件的抗疲劳强度，避免设备长期运行后在转角部位出现开裂问题。底部安装板的轮廓根据安装面的可用空间做了异形裁切，在保证足够安装接触面积的前提下尽可能缩减零件的整体体积与重量，兼顾结构强度与轻量化需求。在外形尺寸与安装边界上，该零件的最大外轮廓尺寸适配小型机电设备的安装空间，左侧大筒结构的外径、内孔深度均匹配常规小型主轴的安装尺寸，两个锥台凸台的中心距符合通用连接件的安装孔距标准，底部安装板上预留的安装孔位可适配M6-M8规格的紧固螺栓，安装时所需的操作空间较小，可在紧凑的设备腔体内部完成装配作业，不需要额外预留过大的拆装空间，适配多种紧凑型设备的安装布局要求。
