布尔运算构建的异形镂空机械构件

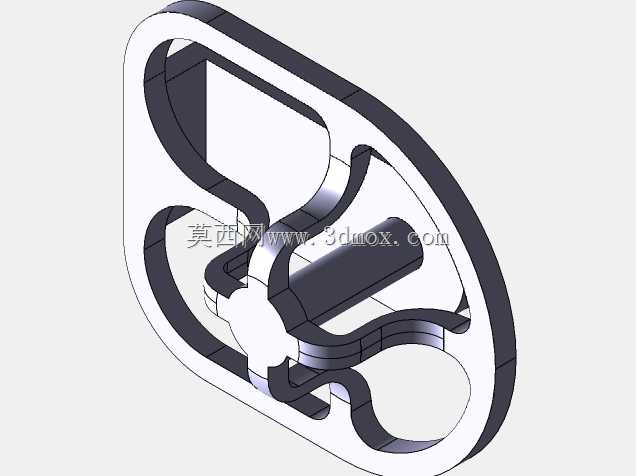

该异形镂空机械构件依托布尔运算逻辑完成整体结构设计，核心应用于对空间占用、结构自重有严苛要求的轻量化机械传动与连接场景，可作为小型传动机构的凸轮承载架、便携设备的内部支撑骨架或是特种夹具的主体框架使用，在满足结构强度要求的前提下最大化削减非受力区域的材料占比，适配需要降低运动惯量的往复运动机构、需要控制整体重量的手持类机械装置等场景。从功能特性来看，构件通过多实体布尔加运算完成主体轮廓的拼合，再通过布尔减运算切除内部非承载区域的冗余材料，最终形成连续流畅的弧形镂空结构，外轮廓为带圆角过渡的类D形封闭边框，内部设置多组弧形加强筋与中心安装凸台连为一体，既保证了外边框的抗形变能力，也让中心安装位可以稳定承接转轴、连接件等配套部件，镂空区域可用于穿设管线、避让相邻运动部件，避免机构运行过程中出现干涉问题。设计思路上完全遵循布尔运算的实体建模逻辑，先搭建基础的实体块作为主体基底，依次叠加弧形筋位、中心凸台、侧边定位结构完成整体形态的合并，再根据受力仿真的应力分布结果，将低应力区域的实体逐一切除，所有切除轮廓均做了等半径圆角过渡，避免尖角位置出现应力集中导致的结构断裂，同时让整体线条更具流畅性。从安装边界来看，构件整体为等厚度薄板类结构，厚度方向尺寸统一，外轮廓最大宽度与高度比例接近1:1.2，中心安装凸台的孔径与深度适配常规的微型滚动轴承与紧定螺钉连接，侧边无外凸的突兀结构，可直接嵌入对应尺寸的安装槽内，通过边框上预留的隐形定位点完成固定，安装后不会额外占用周边的布局空间，镂空区域的弧形间隙宽度经过精准计算，既满足材料去除的轻量化需求，也不会让筋位宽度过窄导致受力时发生弯折，整体结构可直接适配3D打印小批量试制或是铣削加工的量产工艺，无需额外添加支撑结构即可完成生产。
