SpaceX猎鹰1号运载火箭概念结构设计

该概念结构面向小型航天运载场景设计，主要服务于近地轨道小型载荷发射的前期方案验证环节，可覆盖百公斤级微卫星、科研试验载荷的入轨运载需求，适配商业航天早期快速方案迭代、航天科普教学演示、运载系统原理验证等多类应用场景，能够为运载火箭的总体方案论证、分系统布局推演提供直观的三维结构参考。

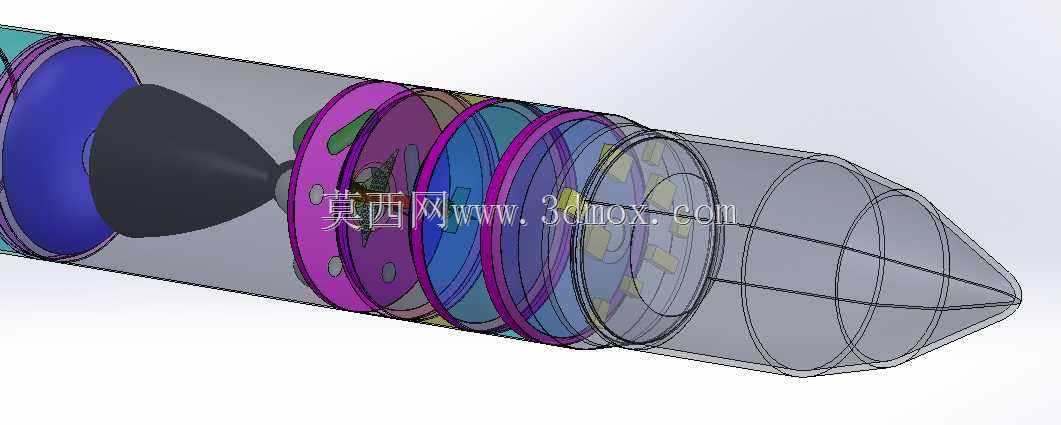

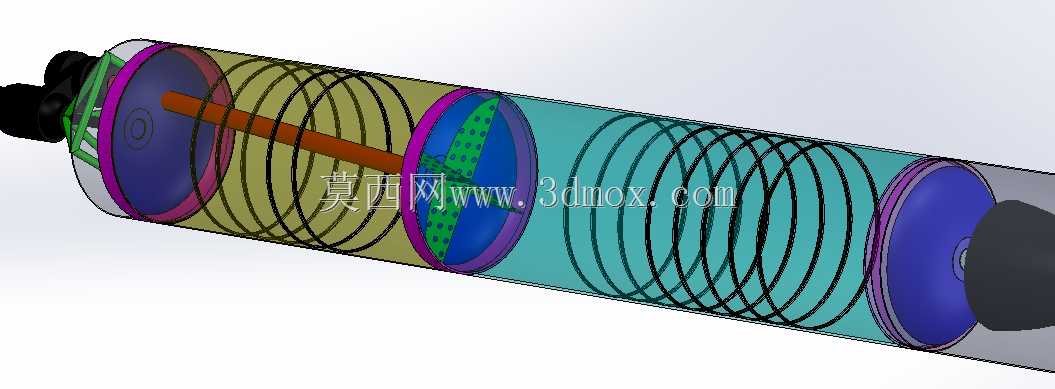

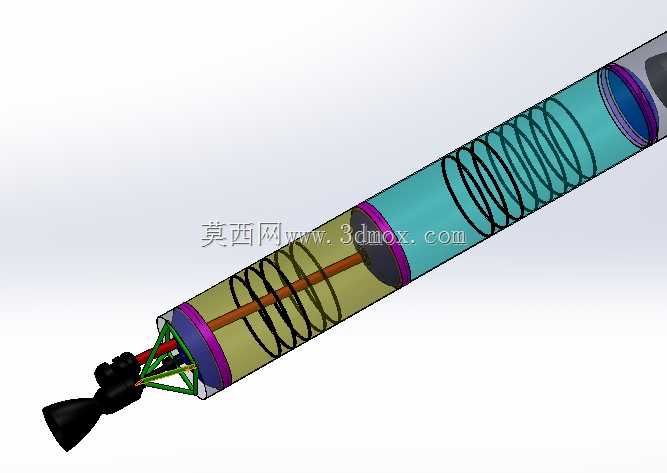

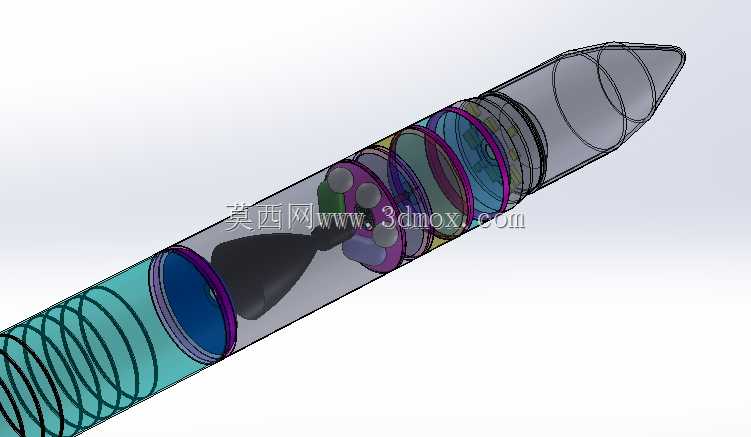

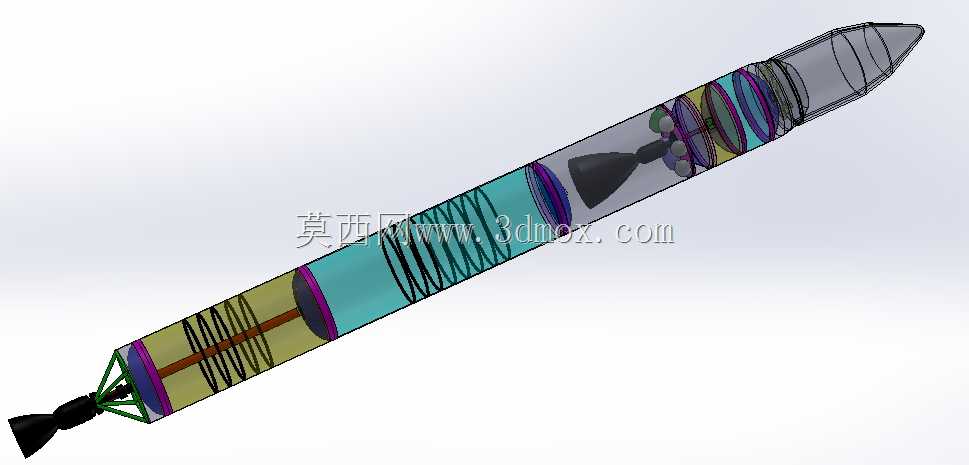

整体设计围绕单级入轨验证构型的核心需求展开，采用细长旋成体箭体布局，头部设置流线型整流罩结构，可在大气层飞行阶段有效降低气动阻力，减少跨音速飞行阶段的气动干扰与结构载荷，整流罩内部预留充足的载荷舱空间，可适配不同规格的小型有效载荷安装固定，满足多类载荷的搭载边界要求。箭体中段为核心贮箱布局区域，采用共底贮箱设计思路整合燃料与氧化剂存储空间，在控制箭体整体外径的前提下最大化推进剂装填容积，贮箱外部设置环形承力隔框，既能够承担贮箱内压带来的环向载荷，也可作为箭体壳段的连接支撑结构，传递飞行过程中的轴向压力与弯矩载荷，贮箱外侧预留的管路敷设通道可整合推进剂输送、增压气体管路，避免管路突出箭体带来额外气动阻力。箭体尾部设置发动机安装机架，采用桁架式支撑结构分散发动机工作过程中的推力载荷，将推力均匀传递至整个箭体承力结构，尾段外侧设置稳定尾翼结构，可在大气层内飞行阶段提供足够的航向稳定性，降低姿态控制系统的工作负荷。

设计过程中充分考虑了各分系统的安装边界，将姿控动力组件、航电设备、气瓶等组件合理布置在贮箱间隔与仪器舱空间内，避免各系统之间出现安装干涉，整体结构在满足概念演示功能的前提下，尽可能贴近实际运载火箭的布局逻辑，可直观展示运载火箭从头部载荷舱到尾部动力段的完整结构层级，清晰呈现推进剂贮箱、动力系统、承力结构、气动部件之间的位置关系与连接逻辑，为航天相关的原理教学、方案研讨提供具象化的结构参考，帮助相关人员快速理解小型液体运载火箭的总体布局思路与结构设计逻辑。
