航天用陀螺单元集成式逆流热交换结构

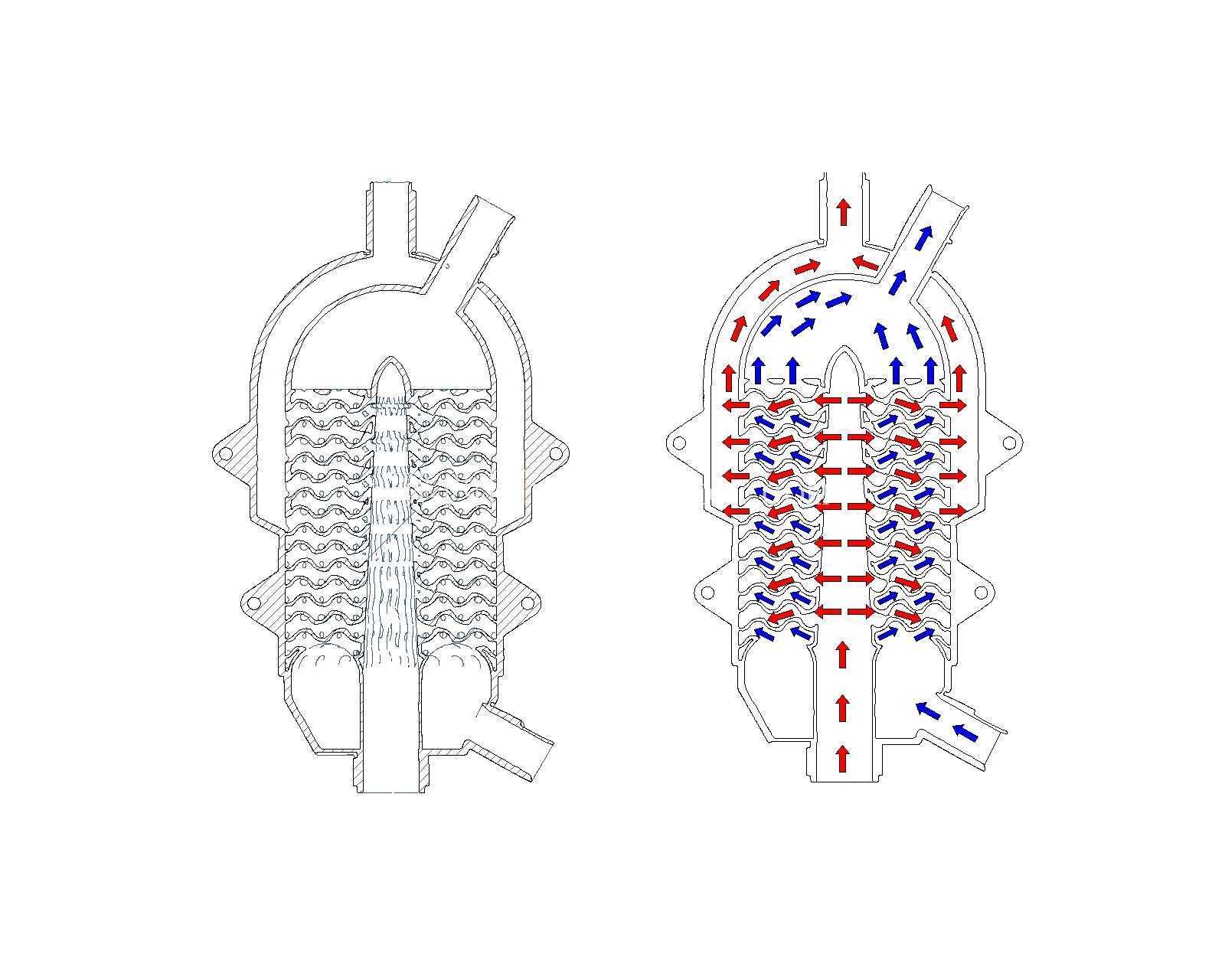

　　在航天热控系统的换热单元设计中，这类集成陀螺单元的热交换结构，核心服务于航天器舱内精密设备的温度管控场景，尤其是搭载惯性导航陀螺组件的舱段，需要在有限的安装空间内同时完成冷热流体的热量交换与陀螺单元的安装固定，避免换热管路振动传递到陀螺器件影响导航精度。从实际功能来看，该结构采用双流体逆流布置形式，冷热介质分别从不同接口进入芯体区域，通过交错排布的波浪形换热壁面完成热量传递，相比顺流结构能获得更高的对数平均温差，在相同换热面积下提升换热效率，适配航天系统中介质流量有限、温差控制精度要求高的工况。

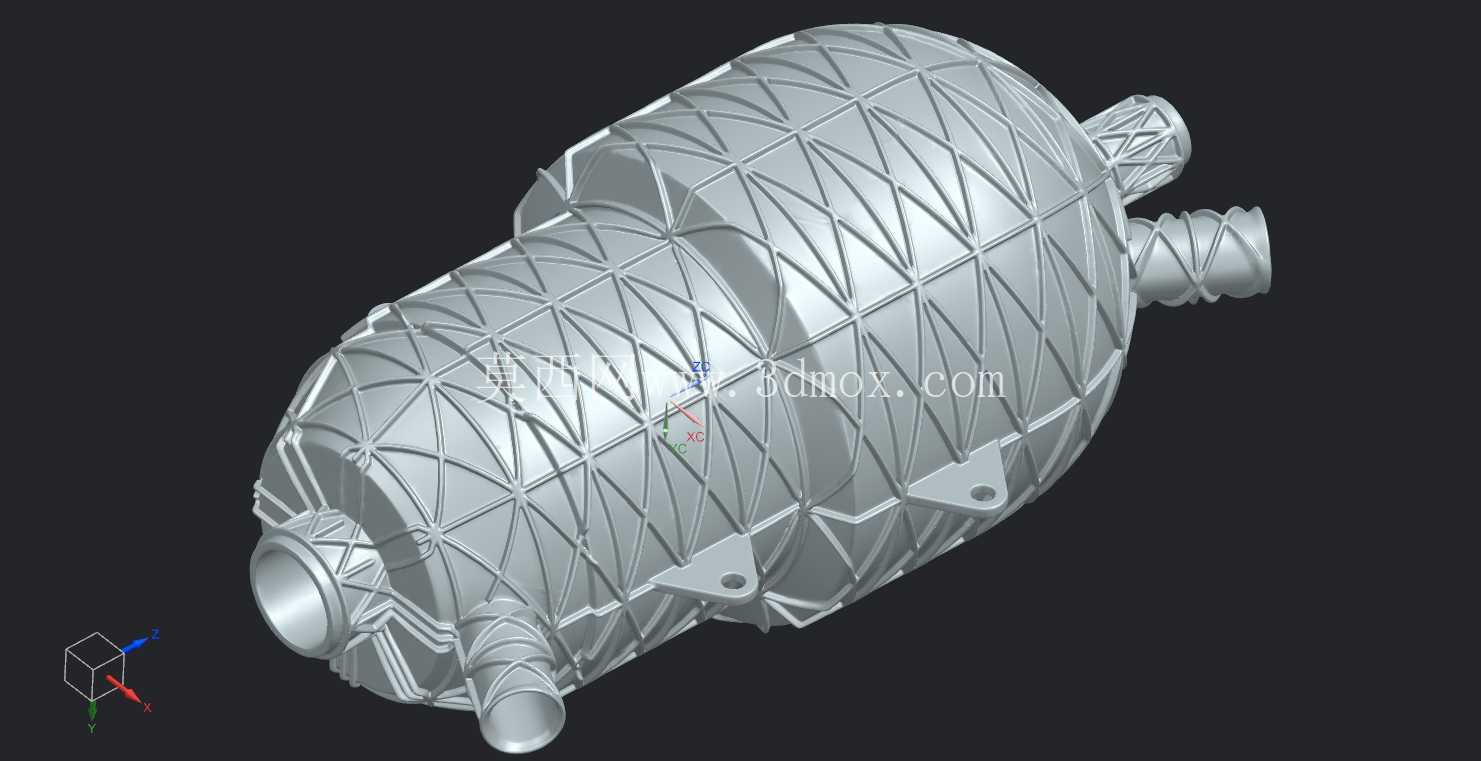

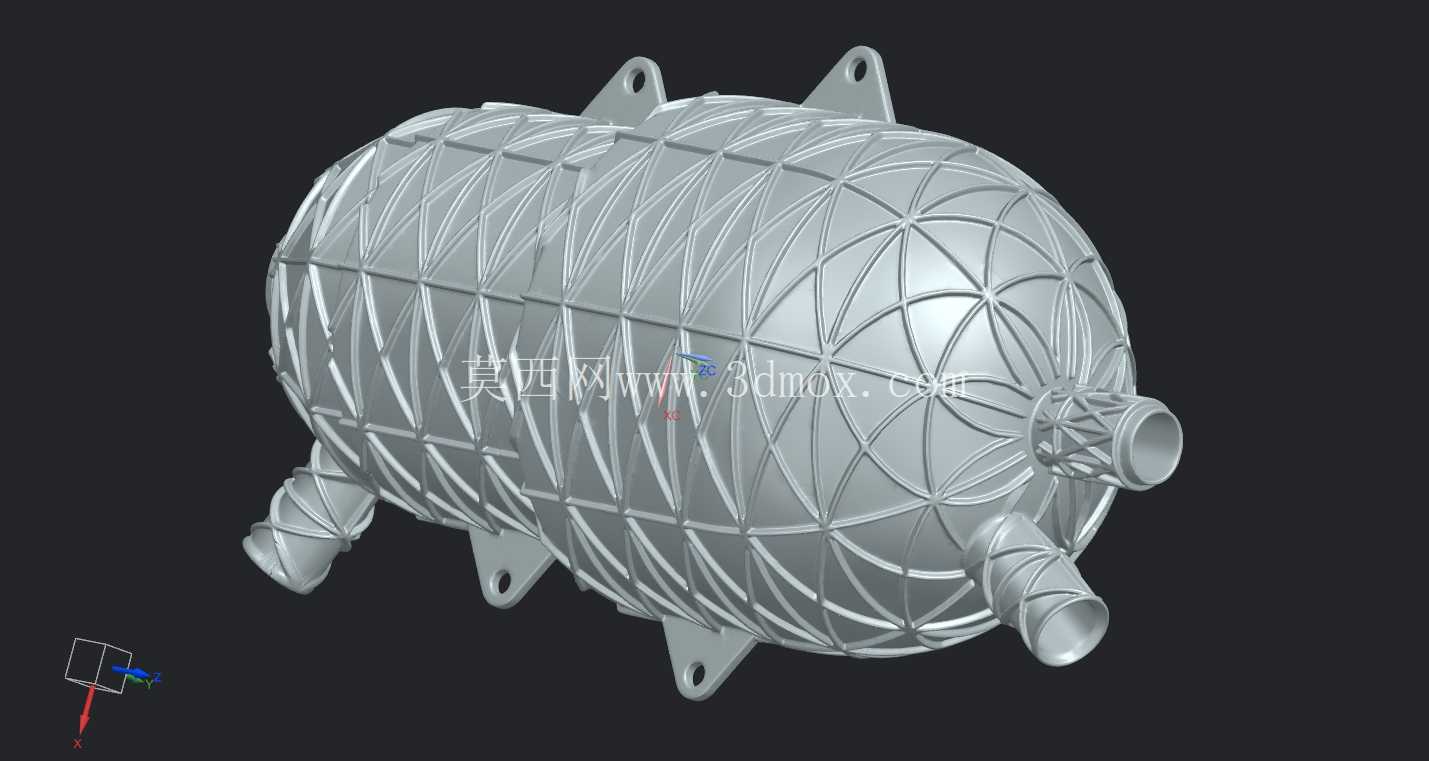

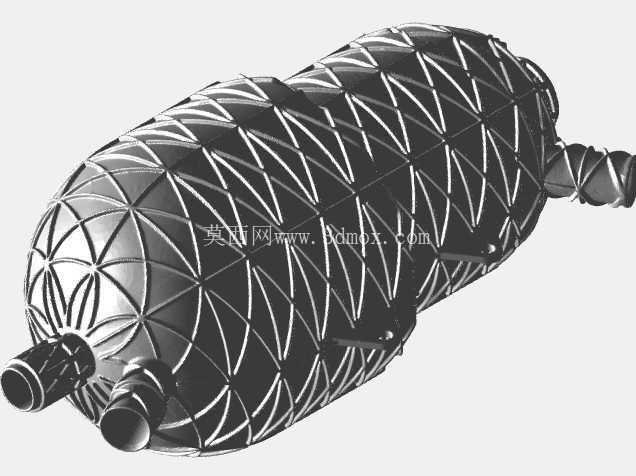

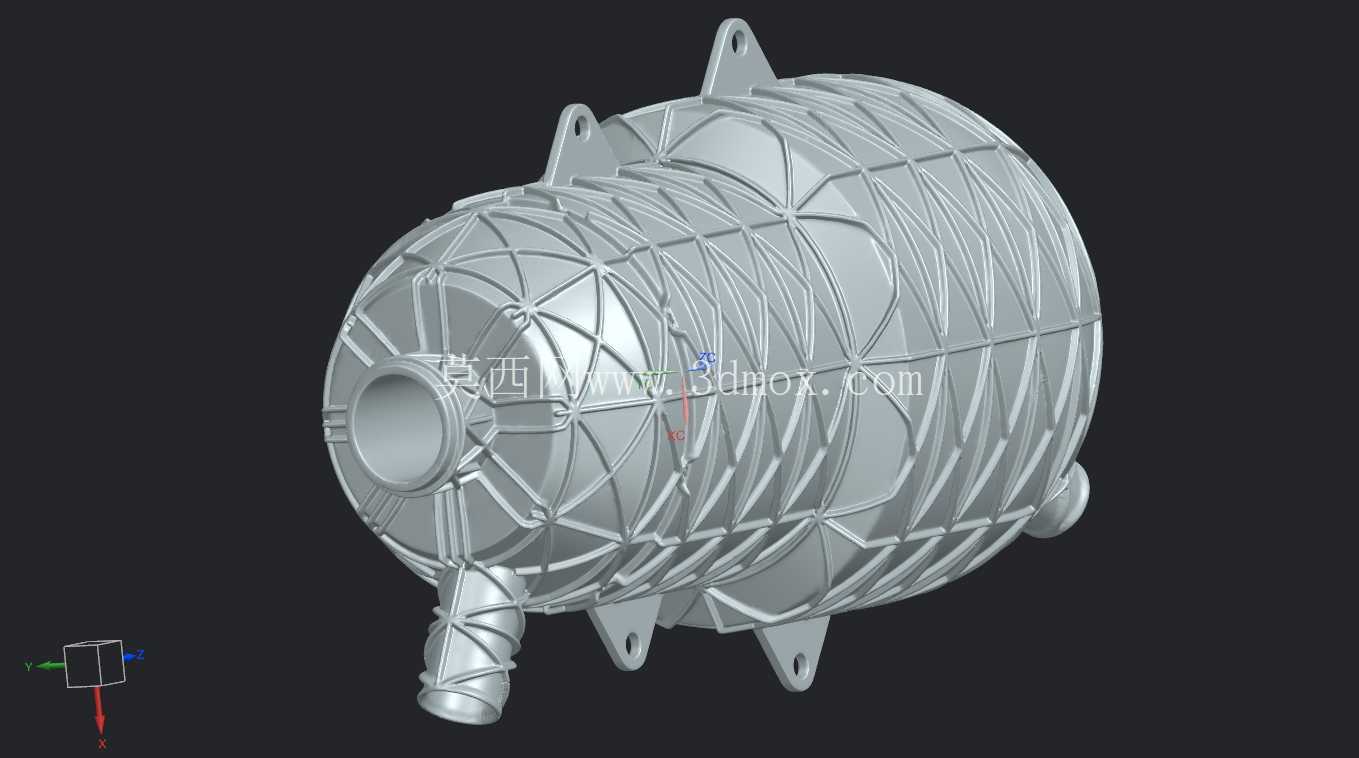

　　设计过程中首先考虑的是安装边界约束，整体壳体采用带安装耳的对称结构，三个安装耳沿壳体周向均匀分布，每个耳片上预留安装孔位，可直接通过紧固件固定在舱内安装支架上，不需要额外设计转接工装，壳体外部的三个管路接口分别对应冷流体入口、热流体入口、混合后流体出口，接口角度经过适配调整，避开周边陀螺单元的走线空间与其他设备的安装干涉区。换热芯体部分采用波浪形扰流结构，一方面是通过壁面的波浪造型延长流体在芯体内的停留路径，增加换热接触面积，另一方面是让流体在流动过程中不断产生局部扰动，破坏边界层的层流状态，降低换热热阻，同时这种波浪结构的刚性较好，能承受航天发射过程中的冲击振动载荷，不会出现薄壁换热片变形坍塌的问题。

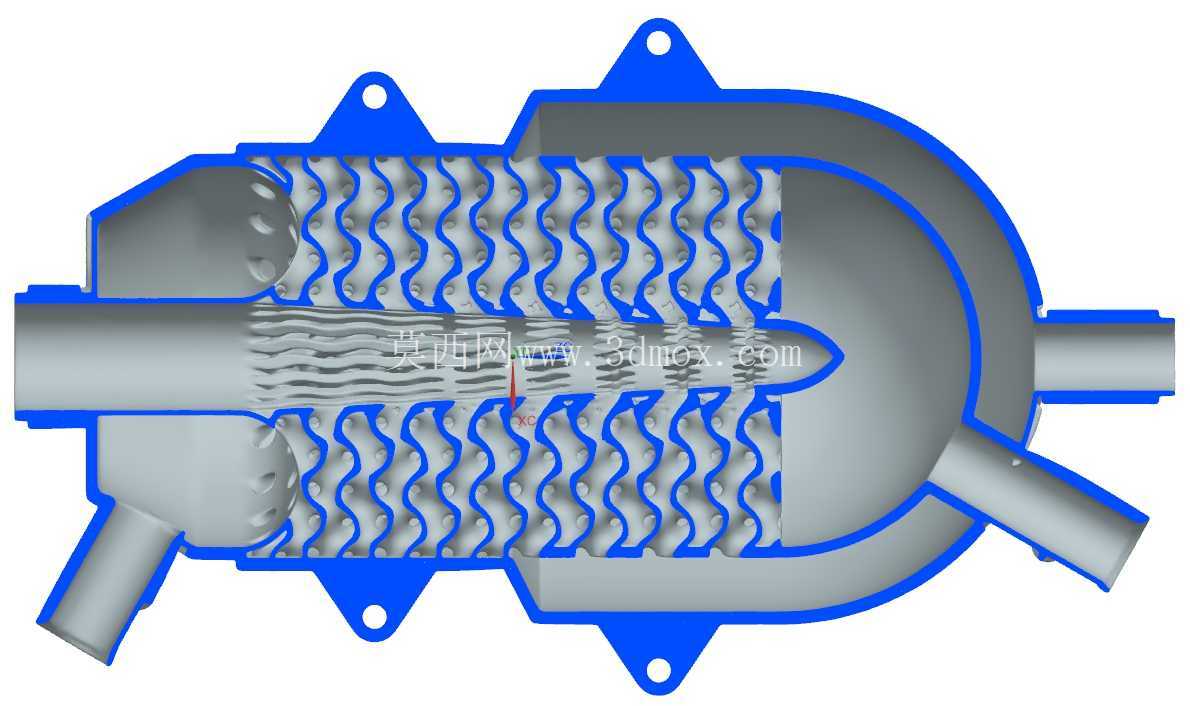

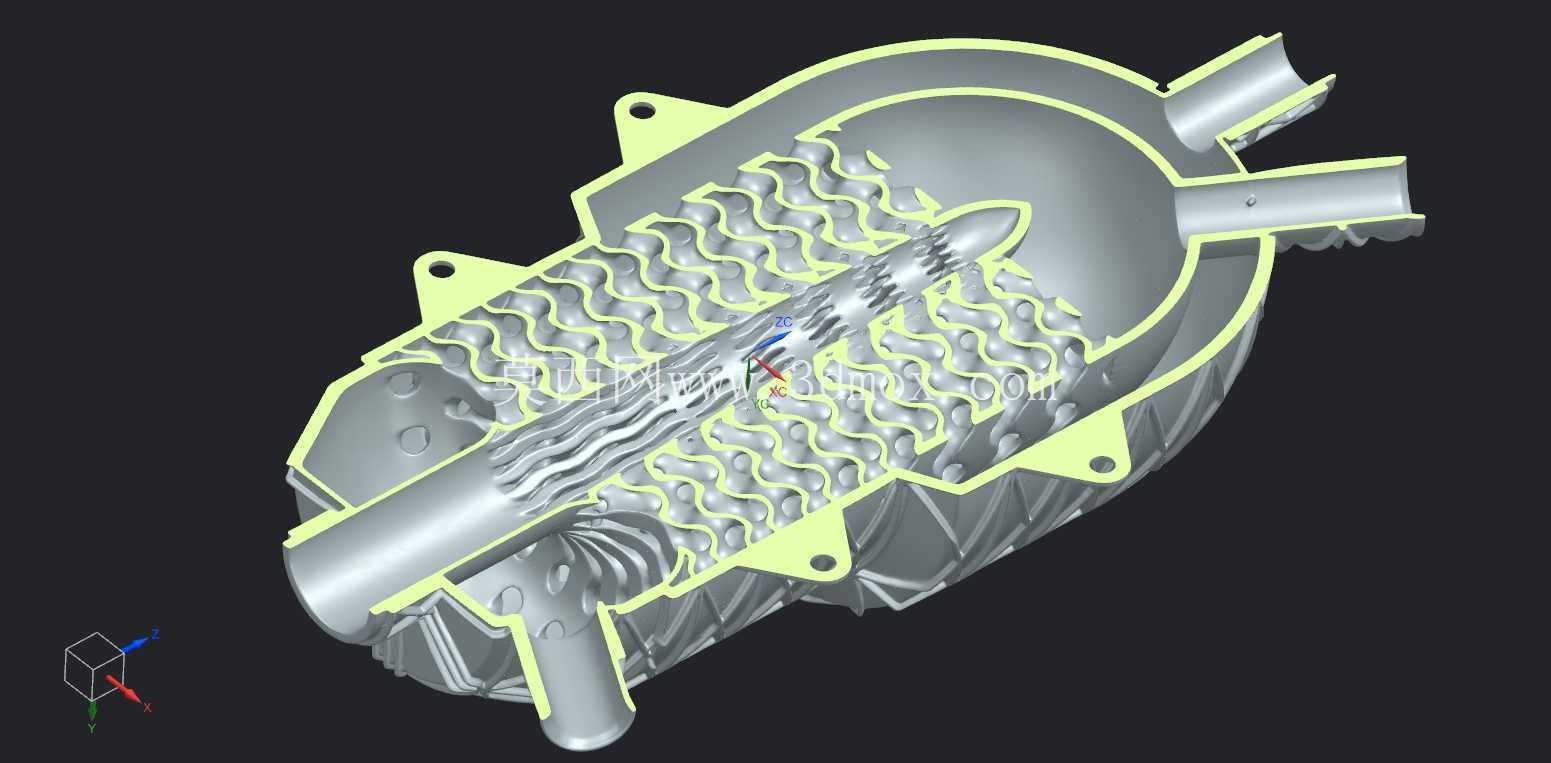

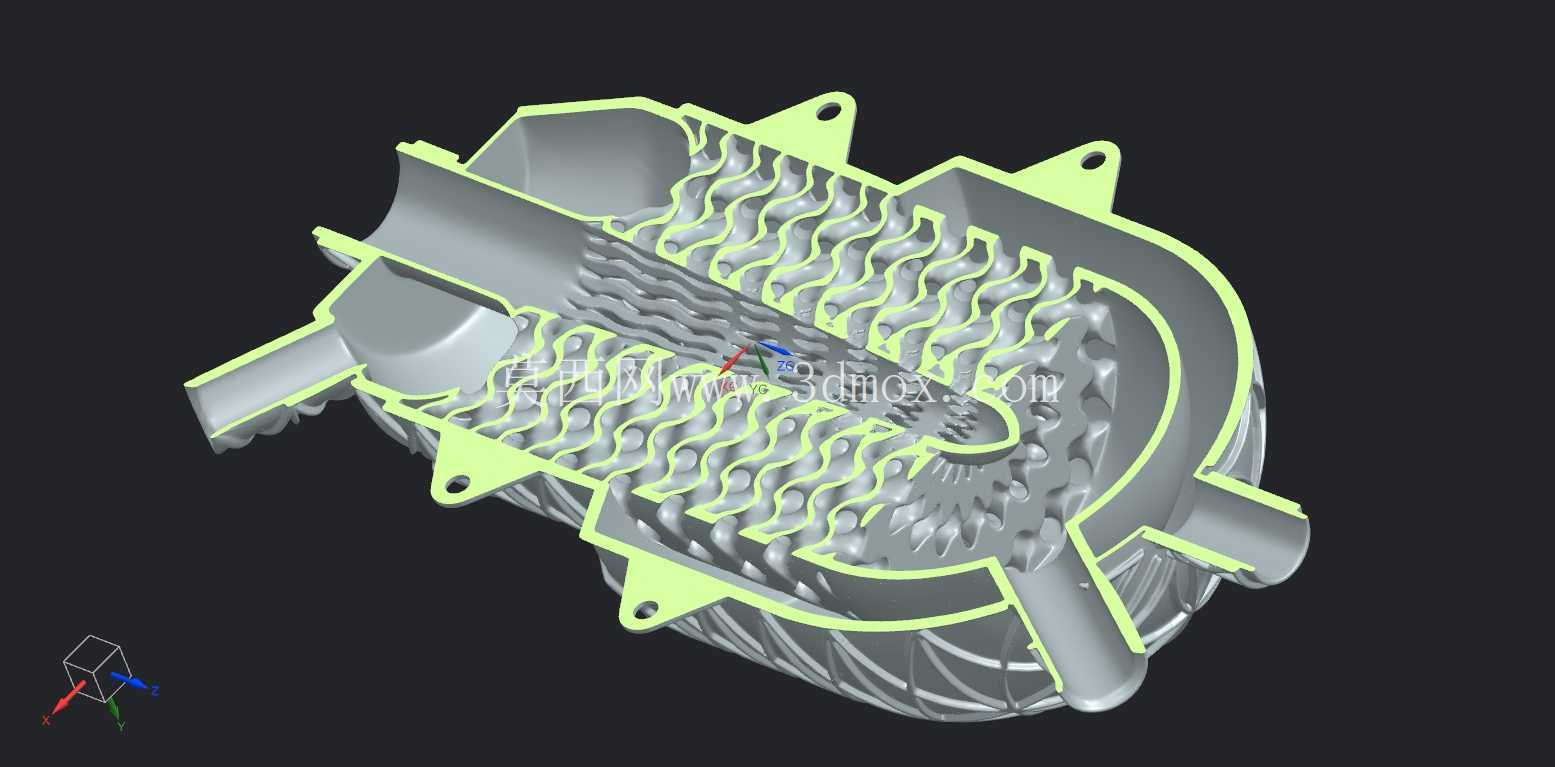

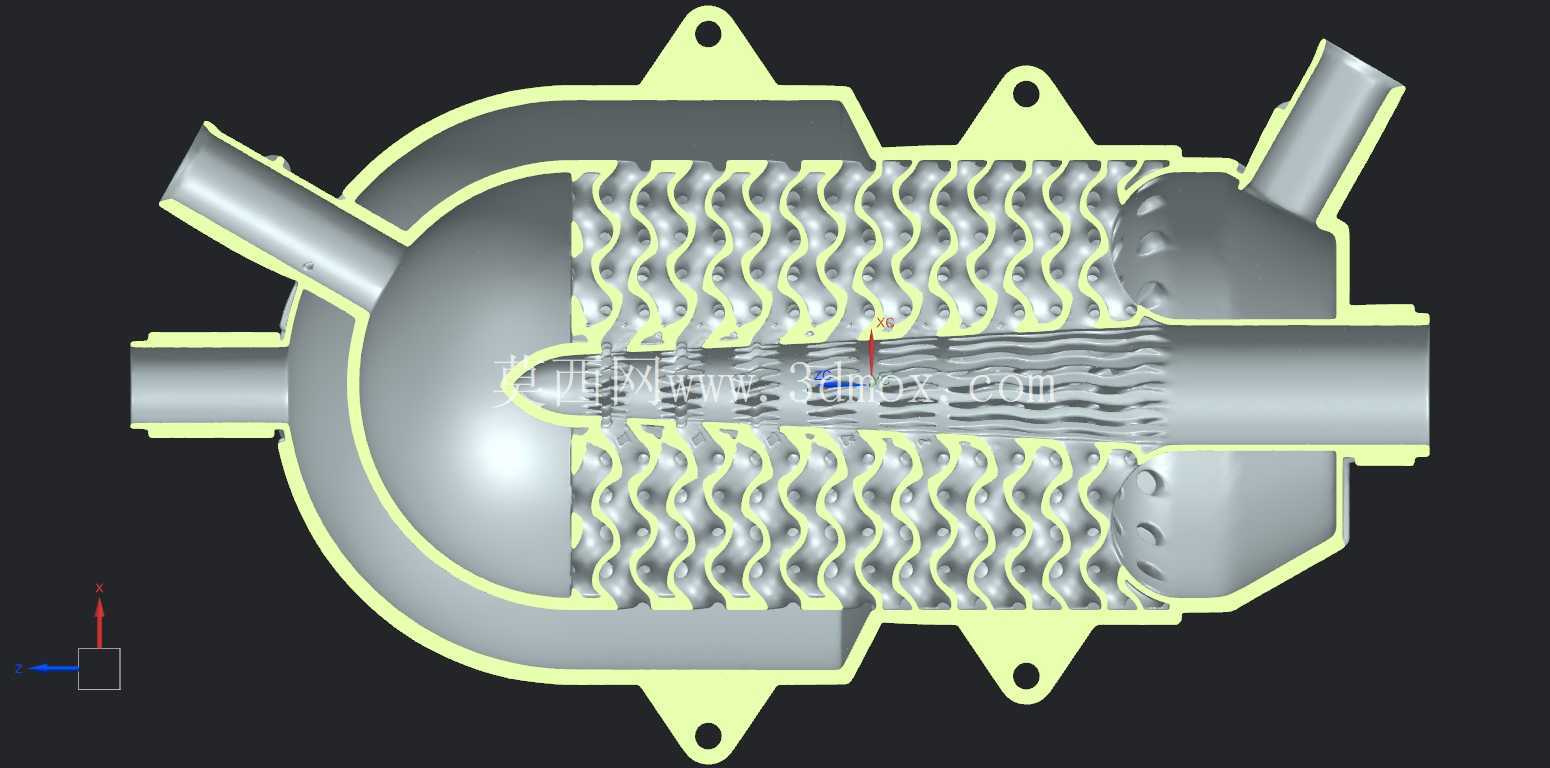

　　陀螺单元的安装腔直接集成在热交换器的中心流道区域，利用换热流体的流动直接带走陀螺工作过程中产生的热量，不需要额外为陀螺设计单独的散热回路，大幅缩减了热控系统的管路数量与整体重量，这一设计思路在航天载荷重量限制严格的场景下具备很高的实用价值。流体通道的走向设计经过流场优化，冷流体从侧上方接口进入后沿芯体外侧通道向下流动，热流体从下方接口进入后沿芯体中心通道向上流动，两种流体在芯体区域全程逆流，在芯体顶部完成热量交换后的流体分别从对应的出口流出，通道内的导流结构避免了流体出现死区，防止局部滞流导致的换热不均问题。

　　壳体的密封面采用平面密封结构，配合金属密封垫可满足航天环境下的真空密封要求，不会出现介质泄漏影响舱内环境的问题，整体结构的壁厚经过强度校核，在满足耐压要求的前提下尽可能缩减壁厚，降低整体结构重量。在实际选型应用中，这类集成式热交换结构不需要额外搭配陀螺安装支架，可直接替换原有分散布置的换热模块与陀螺安装座，减少舱内的安装点位，同时因为换热路径短，冷量损失更小，温度控制响应速度更快，能在陀螺负载出现波动时快速调整换热功率，维持陀螺工作温度在稳定区间，保障惯性导航系统的测量精度。结构的外形轮廓没有突出的尖锐结构，所有边角都做了圆角过渡，避免在装配过程中划伤操作人员或者损坏周边的线缆与保温层，外部接口的管径匹配航天系统常用的标准管路规格，可直接与现有管路对接，不需要定制转换接头。
