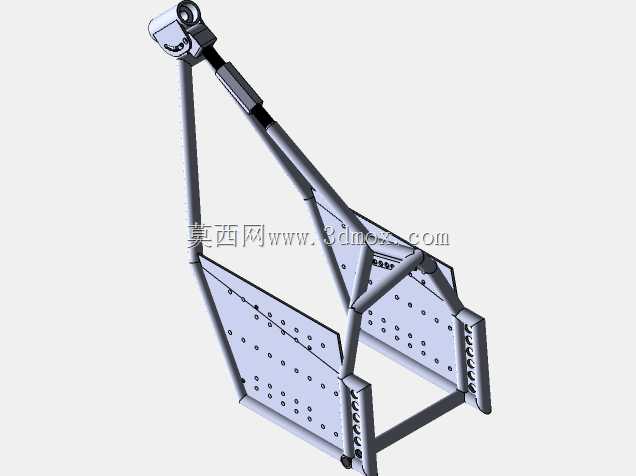

桁架式机械臂末端执行挂载支架结构

该结构为桁架式机械臂配套的末端执行挂载支架，主要应用于工业自动化生产线的物料拾取、工件转运工位，适配轻载型桁架机械手的末端作业需求，可在自动化上下料、零部件分拣、工位间工件转移等场景中承担末端执行器的承载与连接功能，为末端吸盘、夹爪等作业元件提供稳定的安装基准。从实际用途来看，该支架作为机械臂末端与执行元件的中间连接载体，一方面需要传递机械臂运动过程中的载荷，抵消启停、转向过程中的惯性冲击力，另一方面需要为执行元件提供足够的安装点位，满足不同规格夹爪、吸盘组的布局需求，同时兼顾运动过程中的轻量化要求，降低机械臂驱动端的负载压力。在功能特性上，该支架采用空间桁架式结构设计，主承力杆件采用空心管材拼接，在保证整体结构刚度的前提下大幅降低自身重量，两侧板件预留密集的规则安装孔位，可根据不同作业需求灵活调整执行元件的安装位置，适配不同尺寸、不同形状工件的拾取作业需求；支架顶端设置标准化连接接口，可快速与桁架机械臂的滑动模组输出端对接，底端框架预留多组安装位，可同时挂载多组执行元件，实现单次动作完成多个工件的拾取转运，提升生产线作业效率。设计思路上，该结构优先遵循轻量化与高刚度平衡的原则，主承力框架采用三角形稳定桁架布局，斜向支撑杆件有效分散垂直载荷与侧向弯矩，避免长距离伸出状态下的结构形变；两侧安装板采用加厚板材加工，密集孔位采用等间距排布设计，既保证安装调节的灵活性，也避免过多开孔对板件结构强度造成削弱；整体结构无冗余设计，所有杆件均沿载荷传递路径布置，最大化材料利用率，减少不必要的重量负担。从外形尺寸与安装边界来看，该支架整体为长条形悬臂结构，伸出长度适配常规桁架机械手的作业覆盖范围，整体宽度控制在执行元件的合理布局区间内，安装接口尺寸与主流轻载桁架滑动模组的输出端匹配，安装后整体外轮廓不会超出机械臂的运动安全边界，运动过程中不会与生产线周边的工装、设备产生干涉，可直接适配现有常规桁架机械手的安装标准，无需额外定制转接配件即可完成装配。
