车载Racelogick数据记录装置结构设计

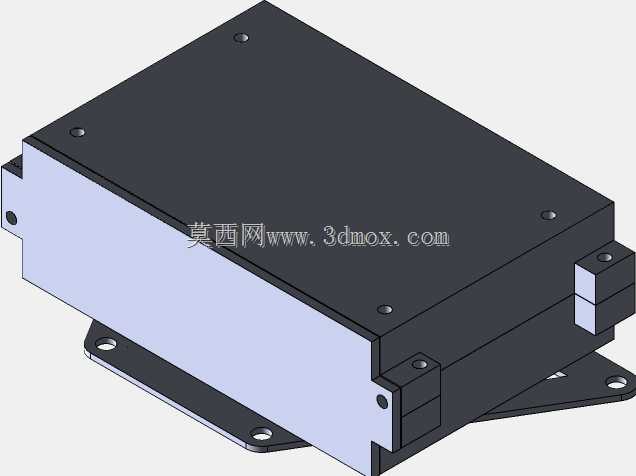

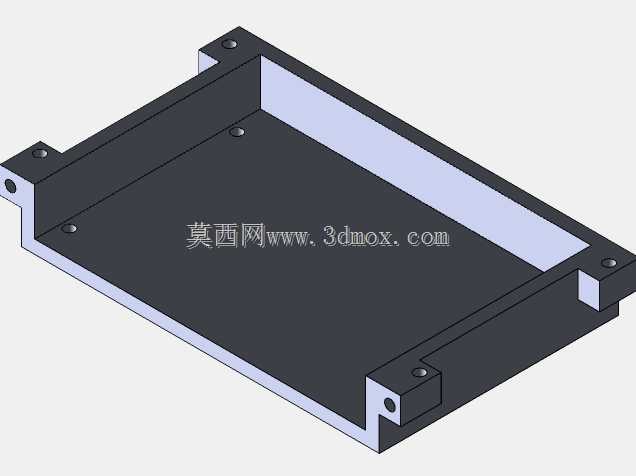

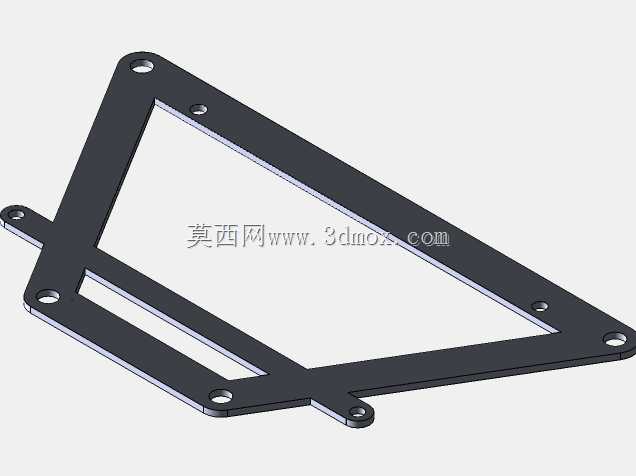

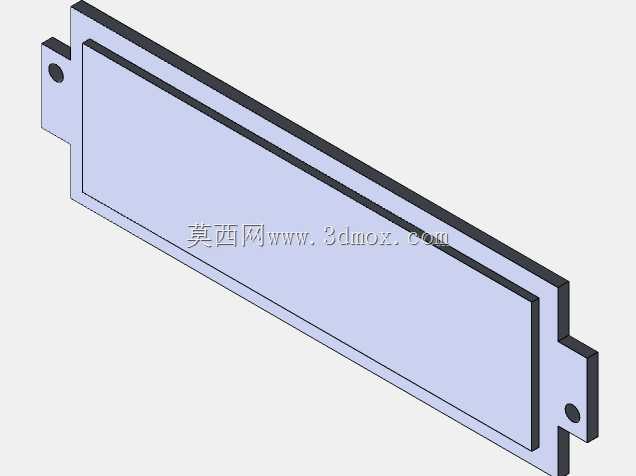

该数据记录装置主要面向汽车性能测试、赛道数据采集、整车标定试验等场景使用，能够在车辆动态行驶过程中持续采集车速、加速度、转向角度、制动压力等多通道运行参数，为整车性能调校、赛事数据分析、行驶工况溯源提供可靠的原始数据支撑，是汽车研发测试、专业赛车运动领域常用的车载数据采集终端设备。设备整体采用分体式拼接壳体结构，上盖为高强度金属材质，通过周向均匀分布的紧固螺丝与下壳体实现密封连接，接缝处可预留密封胶条安装槽位，满足车载工况下的防尘、防泼溅防护需求，能够适应车辆行驶过程中的振动、温度波动等复杂环境。壳体侧面设计有快插式连接器安装位，采用双侧对称布局的接插件结构，可同时接入多路传感器信号输入、电源供电以及数据通讯线路，接口处设置有定位凸台，能够避免接插件插装错位，同时提升接插件连接后的抗拉扯能力，防止车辆颠簸工况下出现接口松脱的问题。设备底部集成了一体式安装支架，支架向壳体两侧延伸出带安装孔的固定耳，安装孔位采用长圆孔与圆孔组合的设计，既可以降低安装时的孔位对位精度要求，也能够适配不同车型上的安装点位间距，安装时可通过螺栓直接将设备固定在车内仪表台下方、后备箱侧围或者车架预留安装平面上，安装后设备与固定面之间留有微小间隙，可避免壳体与安装面直接硬接触，缓冲行驶过程中的振动传递，保护内部电路板与存储元件。设计过程中充分考虑了车载设备的空间占用需求，整体壳体采用方正紧凑型布局，在容纳内部主控电路板、存储模块、信号调理模块的前提下，尽可能压缩设备的整体厚度与外轮廓尺寸，避免占用过多车内安装空间，同时壳体边角做了小圆弧过渡处理，既能够提升壳体结构强度，避免应力集中，也可以防止安装维护过程中尖锐边角划伤操作人员。壳体表面采用哑光硬质氧化处理，既能够提升金属表面的耐磨耐腐蚀性能，也可以避免车内光线反射对驾驶视线造成干扰，整体结构兼顾了防护性能、安装便利性与空间利用率，能够满足各类车载数据采集场景的使用需求。
