带锁销汽油箱配套储气罐安装支架

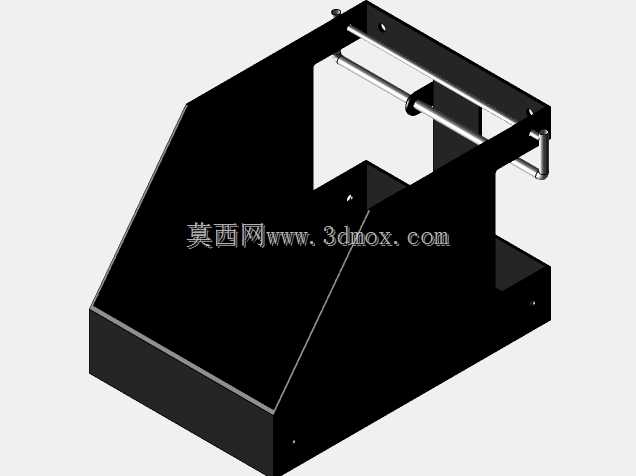

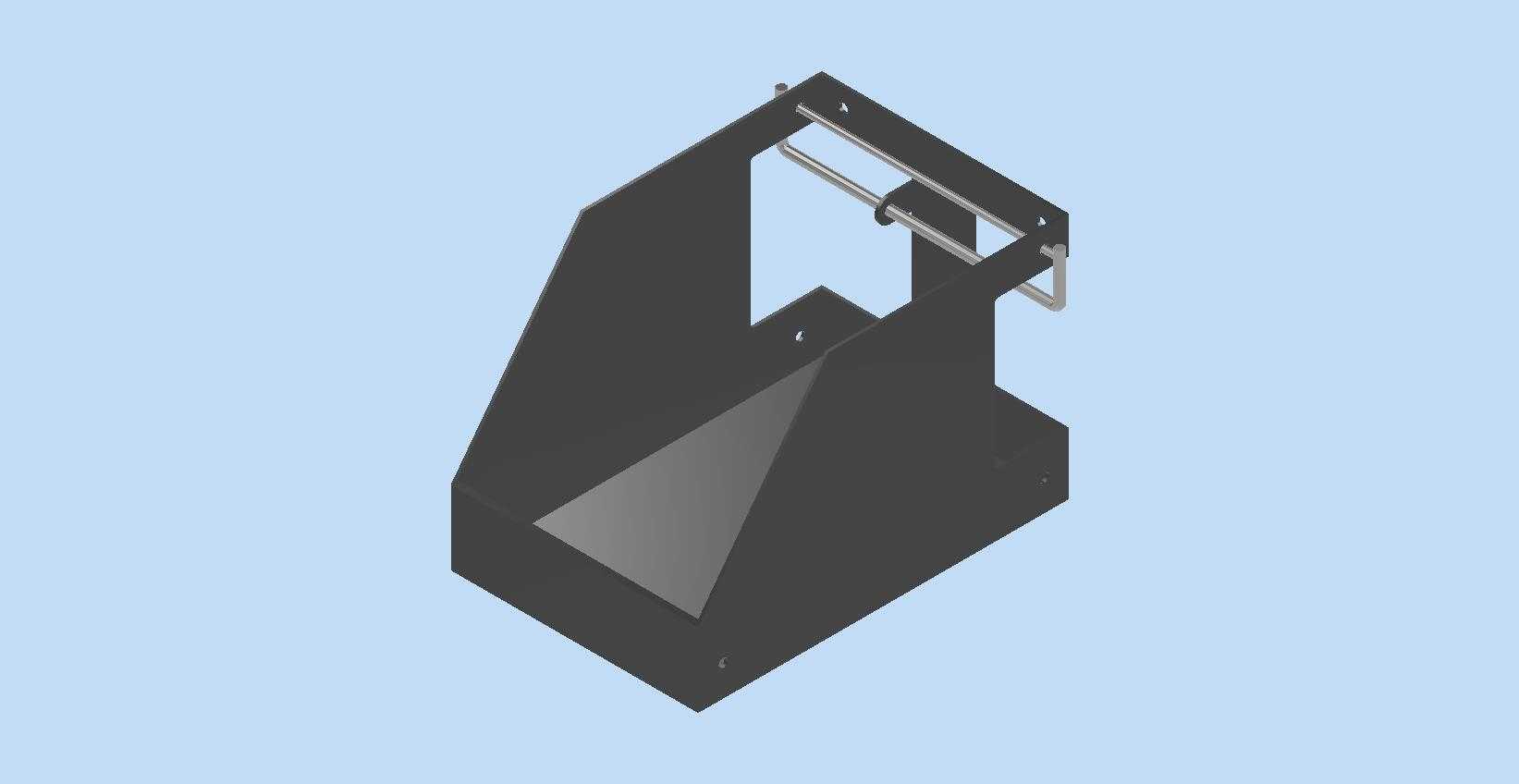

这款带锁销的储气罐安装支架，主要适配小型内燃动力设备的气路配套安装需求，常见于便携发电机组、小型工程作业机具、园林动力设备这类搭载汽油油箱、需要配套小型储气容器完成气动辅助功能的场景，用来稳固承托储气罐体，避免设备运行过程中罐体移位、磕碰，同时集成的锁销结构可以配合汽油油箱的把手完成快速锁止，方便设备日常维护时的罐体拆装操作。从实际使用场景来看，这类支架多应用在户外移动作业的动力设备上，设备往往需要在颠簸、倾斜的工况下持续运行，因此支架的结构强度和安装可靠性是设计时的核心考量。设计过程中，整体采用弯折焊接的一体式钣金结构，主体承托面做了斜向加强的三角支撑结构，利用三角形的结构稳定性提升整体抗形变能力，即使在设备持续振动的工况下，也不会出现支架变形导致罐体松动的问题。支架的上部设置了横向的穿杆定位结构，用来穿过储气罐的安装吊耳完成径向定位，侧边延伸出的锁销卡位可以和汽油油箱的把手配合，当油箱把手归位时自动卡紧锁销，不需要额外加装固定件就能完成储气罐的轴向限位，拆装时只需要扳动油箱把手就能解锁，大幅提升日常维护的效率。安装边界方面，支架总成的外形尺寸为15英寸长、10英寸宽、10英寸高，底部预留了四个对应安装孔位，可以直接固定在买方LT32系列产品的预设安装基座上，不需要额外打孔改位，安装时只需要将储气罐放置在支架承托面上，对准上部穿杆孔位穿入定位杆，再将锁销卡入对应卡位即可完成装配，整体安装流程不需要复杂工具，单人即可快速完成。支架的承托面做了贴合储气罐外形的斜角适配，能够和罐体侧面完全贴合，增大接触面积降低局部压强，避免长期使用过程中罐体表面被支架硌伤出现渗漏隐患，同时边角位置都做了钝化处理，避免安装维护时划伤操作人员。在功能设计上，这款支架除了基础的承托固定作用外，还预留了管线走位的避让空间，储气罐连接的气路管线可以顺着支架侧边的空位排布，不会和设备其他运动部件产生干涉，也避免管线被支架棱角磨损导致气路泄漏。针对户外使用的复杂环境，支架的结构设计没有多余的积灰积水死角，日常清洁维护时只需要简单擦拭就能去除表面的油污和灰尘，不会因为杂物堆积导致支架锈蚀，有效延长整体的使用寿命。
