微型法兰式反作用扭矩传感装置结构设计

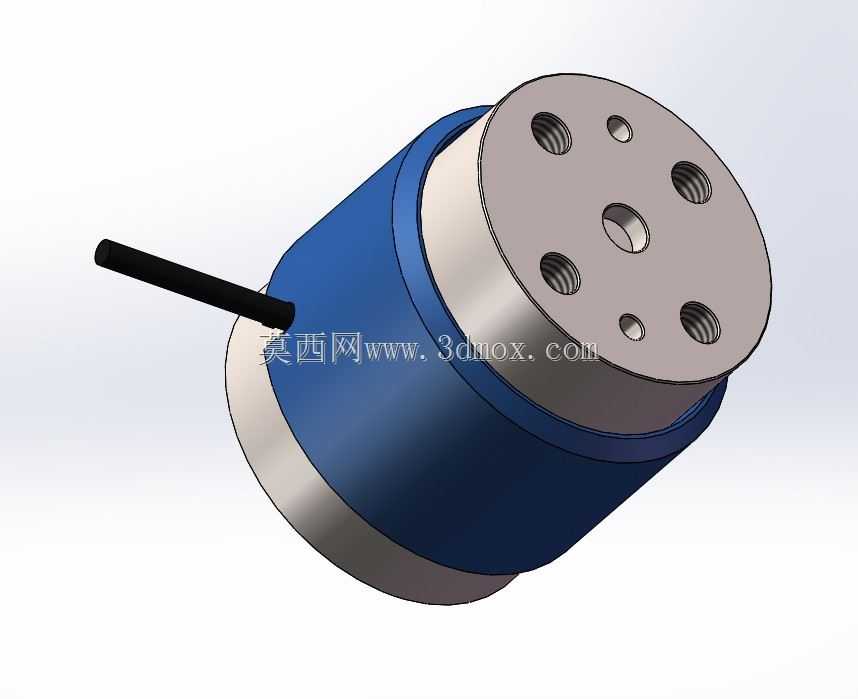

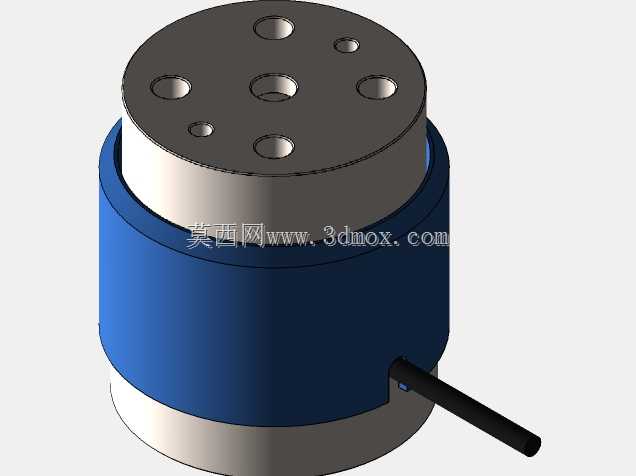

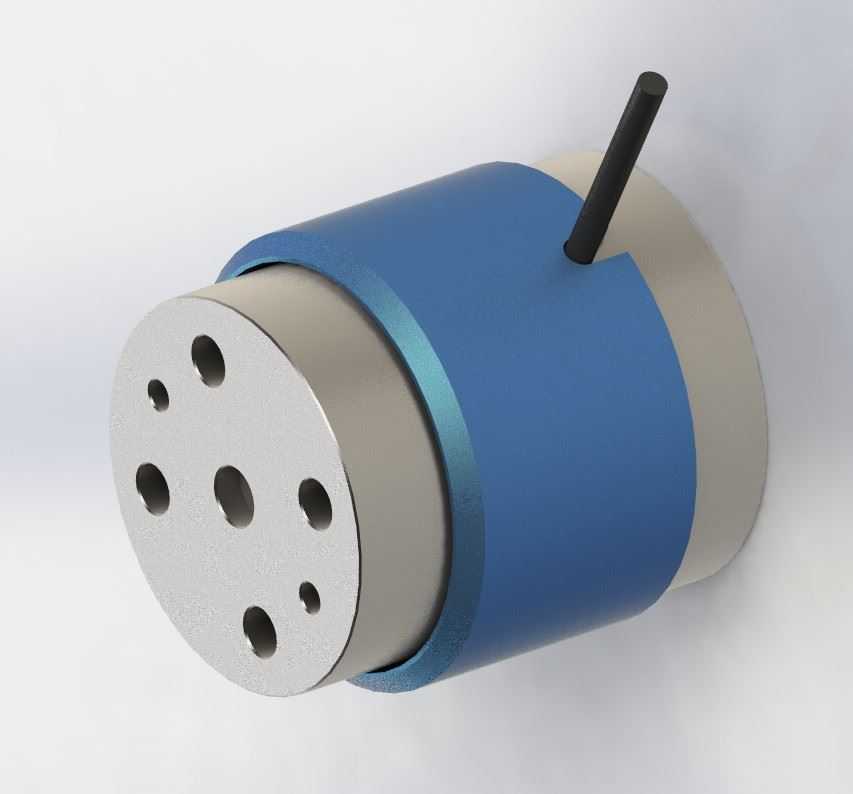

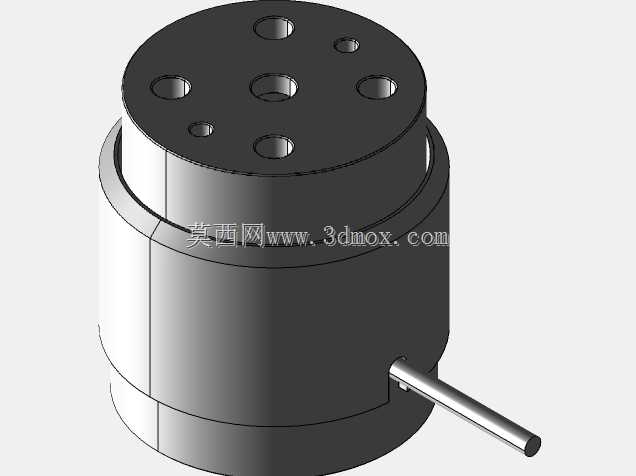

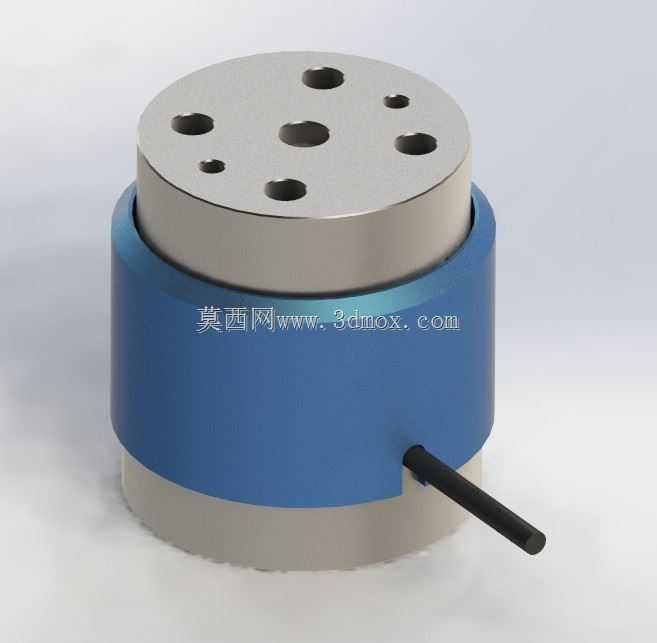

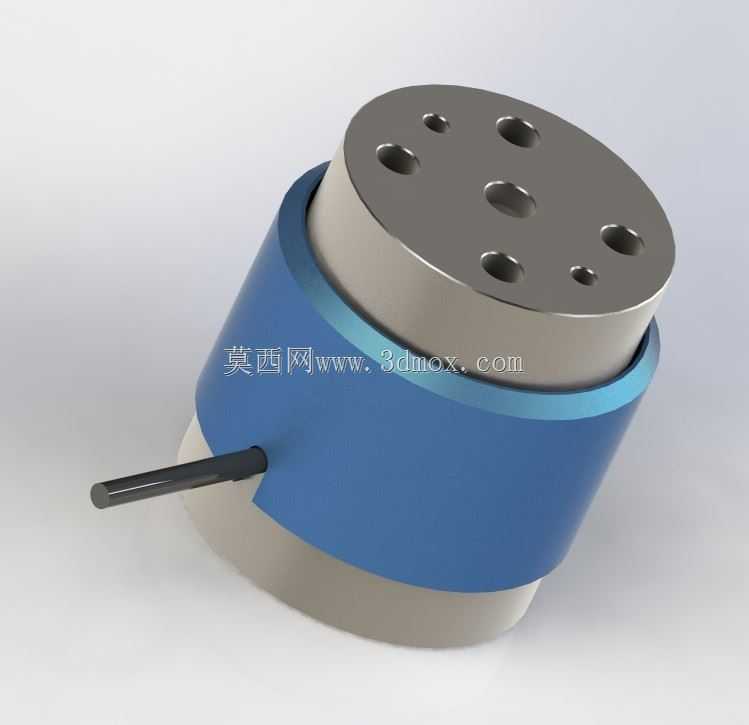

这款微型法兰反作用扭矩传感装置，主要面向紧凑安装空间下的静态、非连续旋转扭矩检测场景，在精密装配拧紧工位、小型执行器输出扭矩校验、微型伺服系统负载监测、精密实验台力矩采集等场景中有着广泛应用。区别于传统轴式扭矩传感器需要串接在传动链路中的安装要求，该款传感器采用双法兰端面安装形式，可直接固定在被测件的静止端与受力端之间，无需额外预留长距离串接安装空间，能够适配安装边界局促的小型化设备集成需求。从功能特性来看，该传感器可覆盖30NM、50NM、100NM三档常用小量程扭矩检测，依靠内部高精度应变感应结构，可精准捕捉法兰端面承受的反作用扭矩值，将力矩物理量转化为可采集的标准电信号，为设备的力矩闭环控制、装配过程的扭矩数据追溯、实验环节的力矩特性分析提供可靠的数据支撑。在设计思路上，整体采用短圆柱式紧凑构型，上下两端的安装法兰端面均匀布置多组安装孔位，可适配不同孔距的安装对接需求，安装时仅需通过紧固件将两端法兰分别与固定基座、被测受力部件锁紧即可完成装配，无需复杂的同轴度校准工序，大幅降低现场安装调试的难度。中部的主体受力结构采用高强度合金材质，兼顾结构刚性与应变传递灵敏度，外层的防护壳体可隔绝日常使用中的粉尘、轻微油污接触，侧面引出的信号线缆采用径向出线设计，不会额外增加轴向安装尺寸，可适配轴向空间极度受限的安装场景。从安装边界来看，整体构型外径小、轴向厚度薄，相比同量程的常规扭矩传感器体积缩减近四成，能够嵌入小型自动化拧紧模组、微型旋转测试台、精密阀门执行机构等狭小安装空间内，不会对原有设备的传动链路结构造成大幅改动。在结构细节处理上，法兰端面的安装孔采用沉孔设计，紧固件锁紧后端头不会突出法兰端面，保证安装贴合面的平整性，避免因安装面间隙带来的测量误差；主体受力区的应变结构经过对称化设计，可有效抵消偏载、侧向力带来的测量干扰，提升小量程下的检测稳定性，即使在安装存在轻微对中偏差的场景下，依然能够保证扭矩检测的精度表现，适配工业现场多样化的快速集成需求。
