非接触式旋转扭矩检测传感器FYN结构

　　做动力测试台架搭建的工程师都清楚，接触式扭矩传感器的滑环磨损一直是长期测试的痛点，尤其是连续运转的电机出厂检测、减速机负载寿命试验场景，滑环的接触电阻波动会直接拉低测量精度，维护更换的频次也会拉高测试线的运维成本，这款非接触式旋转扭矩传感器的结构设计，刚好针对性解决了这类长期旋转测试场景的痛点。从实际应用场景来看，这类量程覆盖0到2000牛米的扭矩传感器，适配的场景非常广，小到伺服电机的动态响应测试、新能源汽车电驱总成的效率标定，大到工业减速机的负载扭矩监测、风机传动链的轴系扭矩采集，甚至是船舶轴系的功率传递测试，只要是需要采集旋转轴系扭矩、转速参数的工位，都能匹配对应的安装需求。

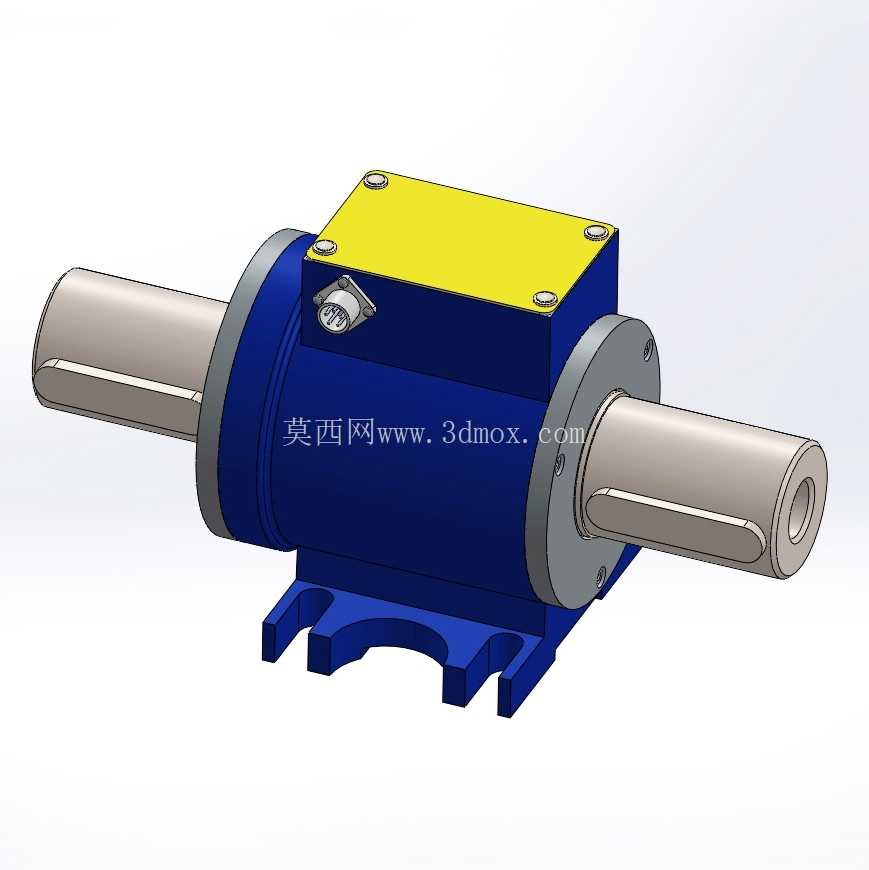

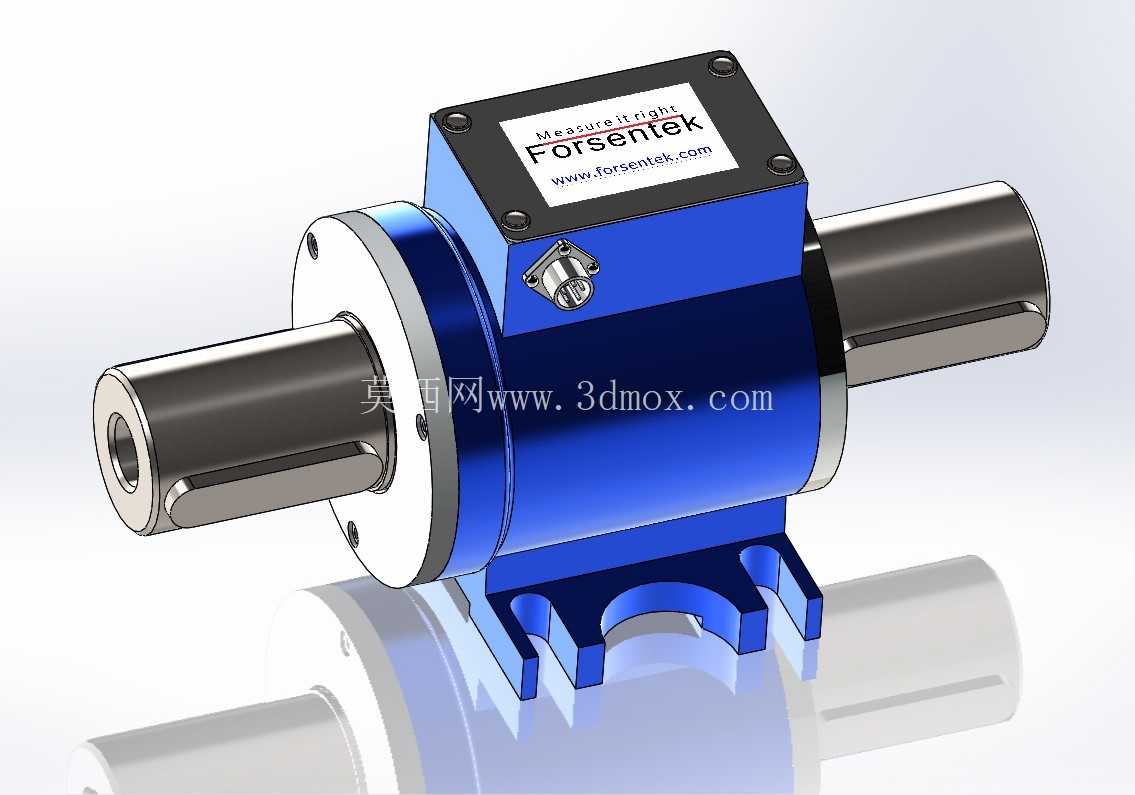

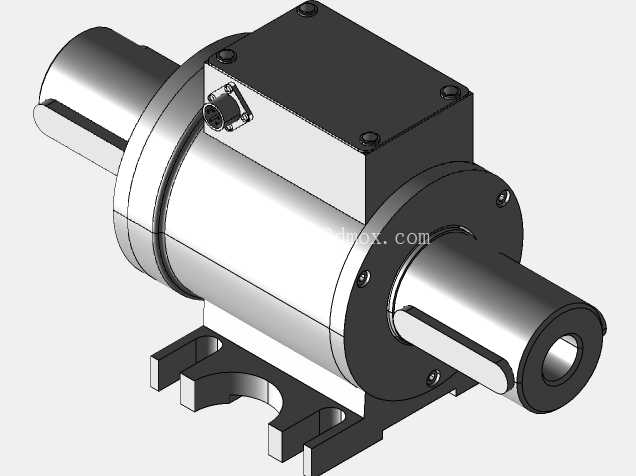

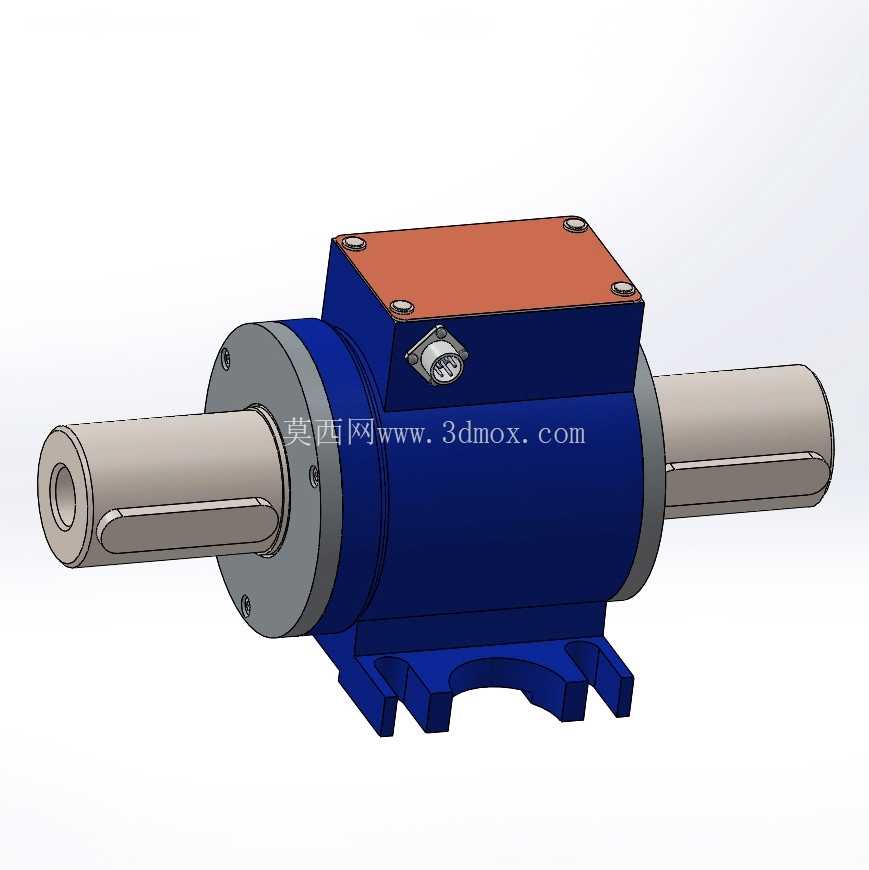

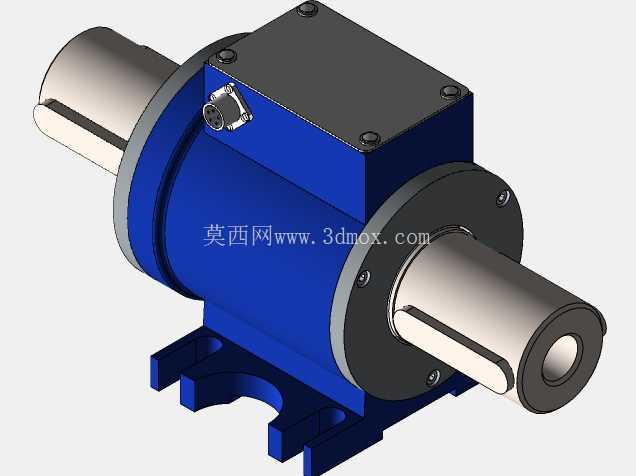

　　不同于接触式结构依赖滑环传递应变信号，这款产品采用非接触的信号耦合方式，旋转侧的应变桥路采集到轴体扭转变形信号后，通过非接触的耦合链路传递到静止侧的处理电路，完全没有滑动接触的磨损部件，长期连续运转也不会出现信号漂移或者接触不良的问题，自带的速度编码结构可以同步输出转速信号，不需要额外在轴端加装编码器，能简化测试台架的安装布局，减少轴系上的附加安装部件带来的同轴度误差。从结构设计思路来看，整个传感器采用同轴穿轴的布局，中间的主体腔体分为旋转测量段和静止处理段两部分，两端的伸出轴采用标准键槽连接结构，和被测轴系的连接可以直接通过联轴器对接，不需要额外定制转接法兰，降低了选型适配的难度。主体下部的一体式安装支座做了圆弧让位槽设计，安装时可以通过支座上的安装孔直接固定在台架的安装底板上，支座的定位面和两端轴的轴线做了严格的平行度约束，安装时只要保证支座和台架面贴合，就能基本保证传感器轴和被测轴的同轴度，减少安装不对中带来的附加弯矩影响测量精度。上部的方形接线腔体做了密封处理，信号输出的航插接口布置在腔体侧面，接线时不会和周边的台架结构产生干涉，腔体内部集成了信号调理电路，直接输出标准的采集信号，不需要外接额外的信号放大器，简化了测试系统的布线。

　　从安装边界尺寸来看，两端伸出轴的轴径做了标准化适配，对应2000牛米量程的轴径尺寸可以匹配常规工业联轴器的夹持范围，主体的外径尺寸控制在合理范围，不会因为传感器本体尺寸过大，需要额外扩大台架的轴系安装间距，下部支座的安装孔间距符合通用测试台架的T型槽间距规格，不需要在台架上额外打孔就能完成固定。在实际选型安装时需要注意，这类非接触传感器虽然对安装同轴度的容忍度比接触式产品稍高，但还是要尽量控制两端轴的径向跳动和角向偏差，避免附加的弯矩让弹性测量段产生额外变形，影响扭矩测量的准确性；另外安装时要保证传感器的静止部分没有和旋转部分产生刮碰，尤其是上部的接线腔体和周边的防护结构要留出足够的安全间隙，避免轴系运转时产生摩擦。

　　这款传感器的弹性测量段做了优化的应力集中设计，在保证足够刚度承受额定扭矩的前提下，能让应变片粘贴区域产生足够的弹性变形，保证测量的灵敏度，同时过载保护的冗余设计可以承受短时的1.5倍额定扭矩冲击，不会因为测试过程中的瞬时负载过载造成弹性体永久损坏，适配工业测试现场可能出现的突发负载波动情况。不同于静态扭矩传感器只能测量静止或者低速旋转的扭矩，这款非接触结构可以支持最高数千转的轴系转速测量，完全覆盖常规工业电机、减速机的额定转速范围，不管是稳态的负载效率测试，还是动态的扭矩响应测试，都能稳定输出准确的测量数据。在三维建模过程中，这个结构的细节处理也很有参考价值，比如两端轴的键槽尺寸、安装支座的让位圆弧、接线航插的安装位置、上下腔体的连接螺钉布局，都严格按照实际工业产品的安装规范设计，不管是用来做测试台架的三维布局装配，还是做同类传感器产品的结构设计参考，都能直接复用对应的安装尺寸边界，不需要反复核对实物的安装参数，能大幅缩短台架设计的建模周期。
