带定位孔异形齿槽传动棘轮零件

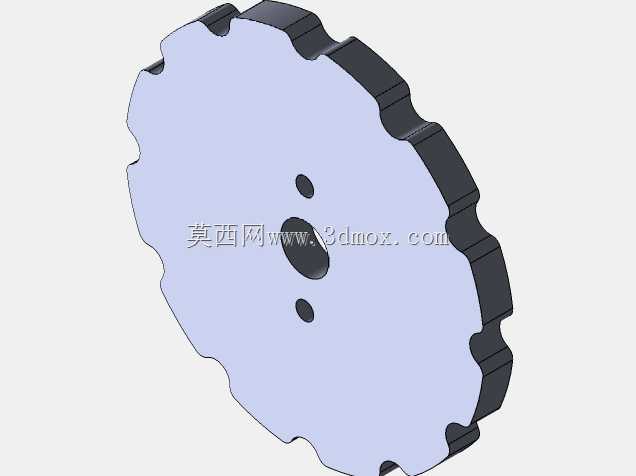

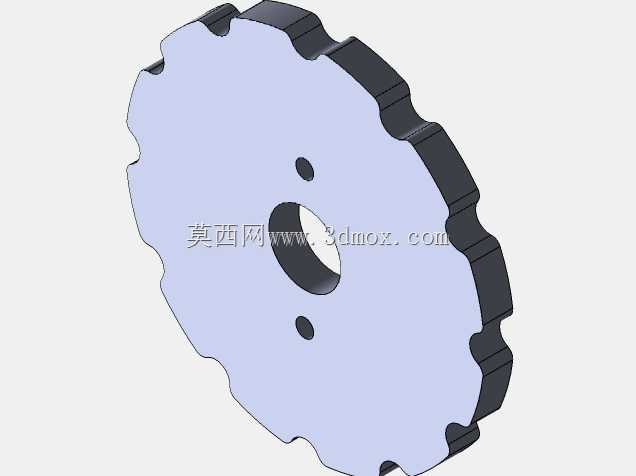

该零件为间歇传动机构核心棘轮构件，主要应用于轻工自动化输送线、包装机械进给单元、机床分度机构等需要实现单向间歇步进传动的场景中，可配合棘爪组件完成周期性的定角度送料、工位转位、止逆锁止功能，是间歇运动机构里传递扭矩、控制步进精度的关键执行零件。从功能特性来看，该棘轮采用异形波浪齿廓设计，区别于常规对称矩形齿棘轮，齿形做了平滑过渡修型，能在棘爪啮入啮出过程中降低刚性冲击，减少传动噪音，同时提升齿面接触强度，避免长期交变载荷下出现齿根崩裂问题；轮盘中心设置阶梯安装通孔，可直接套接在传动轴上，通过轴肩与紧固件完成轴向定位，中心孔两侧对称分布两个小直径定位销孔，安装时可穿入定位销实现轮体与轴套的周向防转，彻底消除传动过程中的间隙空程，保证步进角度的重复定位精度。设计过程中，首先根据目标机构的单次步进角度需求确定齿槽数量与齿距参数，再结合传递扭矩的大小核算轮盘厚度与齿根抗弯强度，齿形轮廓采用渐开线与圆弧过渡组合的方式绘制，既保证棘爪啮合时的贴合度，又预留出合理的啮合间隙避免卡滞；定位孔的位置度公差严格控制在0.02mm以内，保证装配后轮体的径向跳动量满足高速间歇传动的动平衡要求。从安装边界来看，该棘轮为薄型盘类结构，整体外径适配常规中小型间歇传动箱的内部安装空间，轮体厚度适配标准棘爪的啮合宽度，中心安装孔可匹配对应直径的标准传动轴，两个定位孔的孔距符合通用传动销的安装尺寸规范，无需额外定制连接件即可完成装配；轮盘外缘的齿槽深度经过精准核算，既保证棘爪啮合深度足够不会出现脱齿打滑，又不会因齿槽过深削弱轮体整体结构强度，可适配线速度不超过1m/s的间歇传动工况，长期运行下磨损量小，维护周期长，能有效提升配套设备的运行稳定性。
