链传动啮合组件结构三维设计

这套链传动啮合组件，是工业传动系统里应用极广的基础动力传递结构，广泛适配各类需要长距离定比传动、需灵活调整轴距的机械设备场景，覆盖轻工输送线、农用作业机具、摩托与非机动车动力总成、小型机床进给机构、自动化生产线顶升输送单元等多个领域，可在两轴中心距较大的工况下完成稳定的动力与扭矩传递，相比带传动不存在打滑丢转问题，相比齿轮传动对安装轴距的容错空间更高，能在多粉尘、轻度油污的常规工业环境下保持可靠运行。

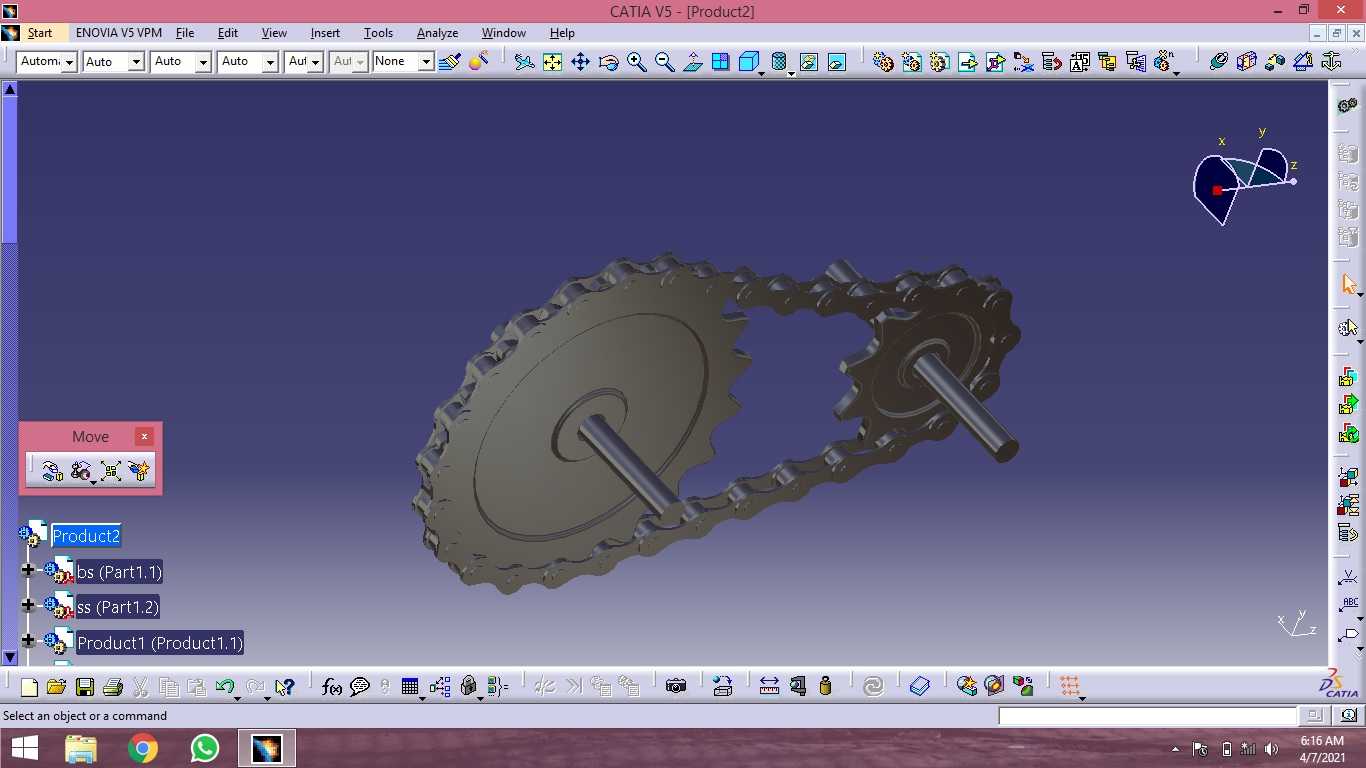

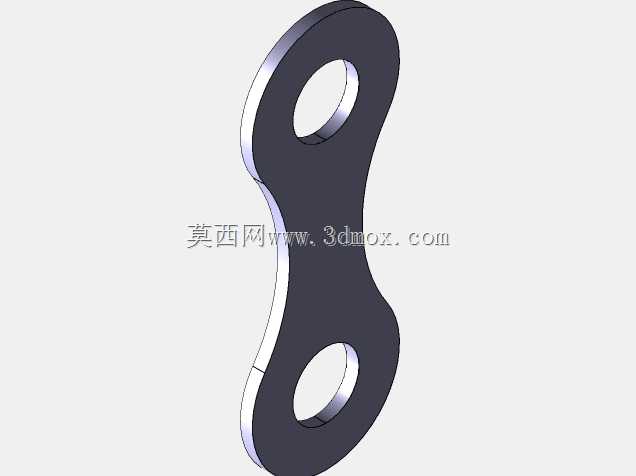

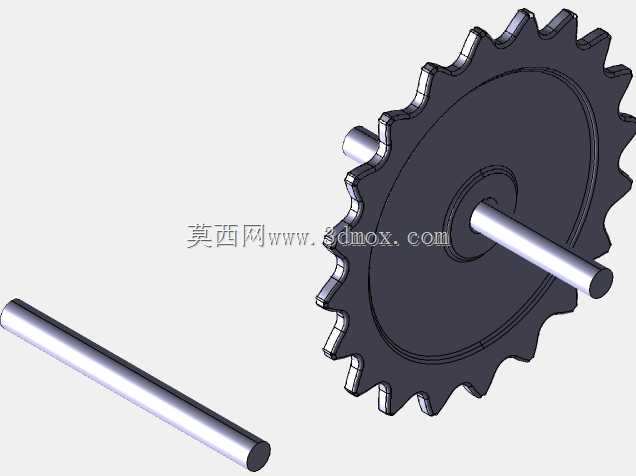

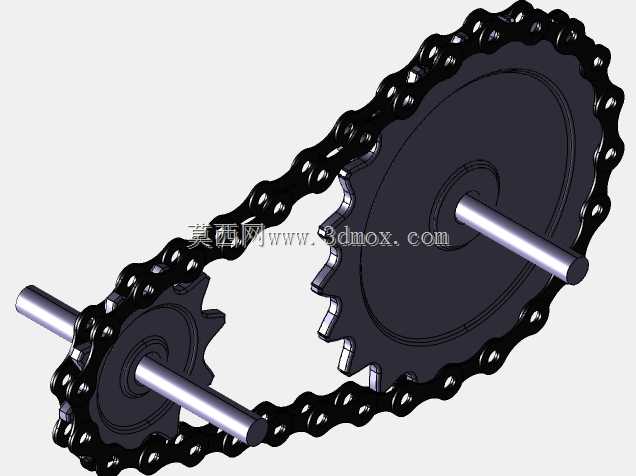

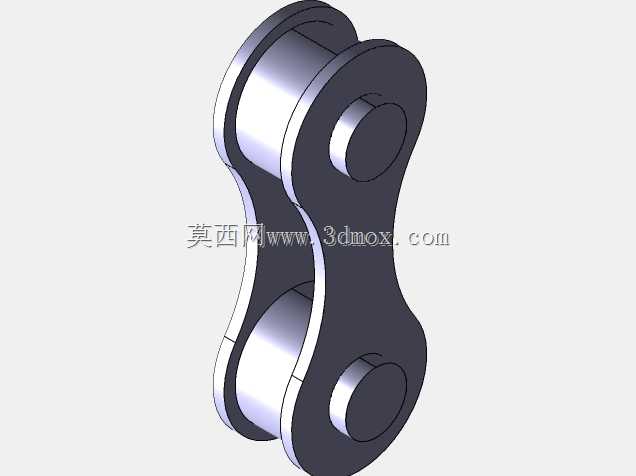

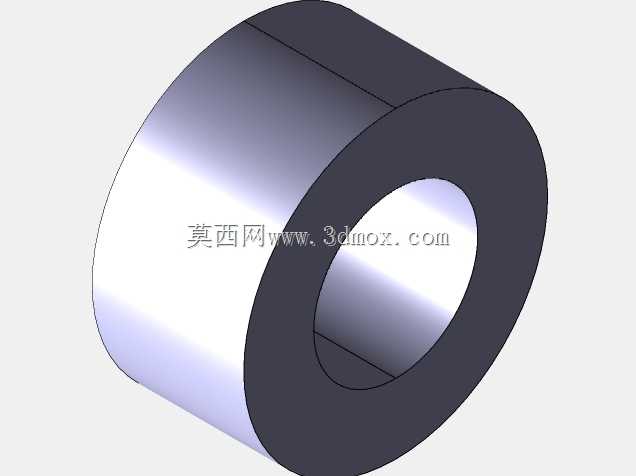

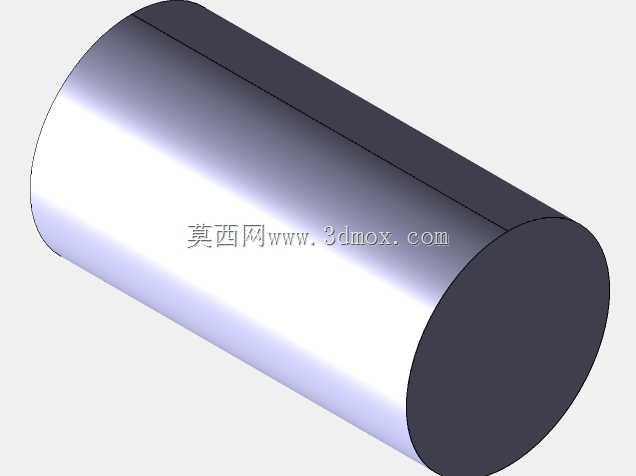

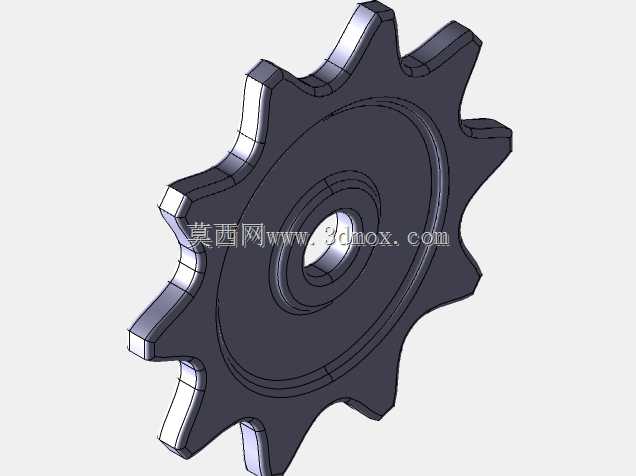

整套组件包含大小两个传动链轮与闭合环绕的传动链条，设计过程中严格遵循链传动啮合规范，链轮齿形采用三圆弧一直线的标准齿廓设计，确保每一节链节进入啮合时能顺畅卡入齿槽，退出啮合时无卡滞剐蹭，大幅降低传动过程中的冲击与异响。大小链轮的齿数差经过合理匹配，可根据实际传动比需求调整输出端转速与扭矩，实现小输入扭矩带动大负载作业的传动效果，链条采用标准滚子链结构，每一节链节由外链板、内链板、销轴、套筒、滚子组合装配而成，滚子可在啮合时绕套筒自由转动，有效降低齿面与链节的磨损速率，延长整套传动结构的使用寿命。

从安装边界来看，设计时预留了链轮中心轴的装配轴径与轴向定位空间，两链轮的中心距可根据实际设备的安装空间在合理范围内调整，仅需对应增减链节数量即可适配不同轴距需求，链轮端面的跳动、径向圆跳动公差均控制在机械传动通用要求范围内，确保高速运转时不会出现链条脱链、跳齿问题。整套结构的设计思路围绕易装配、易维护展开，链条采用可拆式链节连接，日常维护时无需完全拆解两端轴系即可完成链条的更换与张紧调整，链轮采用键连接与轴实现周向固定，搭配轴端挡圈完成轴向定位，安装拆卸流程简便，适配常规工业设备的装配运维习惯。在实际使用中，这套结构可灵活布置在设备的不同传动位置，既可以水平布置传递水平方向动力，也可以倾斜甚至垂直布置完成跨层级动力输送，能适应设备内部复杂的空间布局，张紧侧与松边的张力差经过合理校核，避免运转过程中链条过度抖动，保障传动过程的平稳性。
