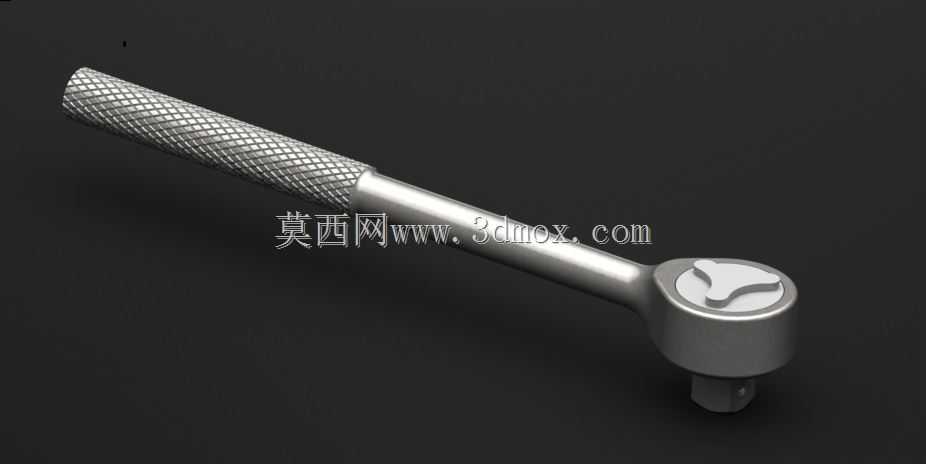

可逆式棘轮快扳手动拆装工具结构设计

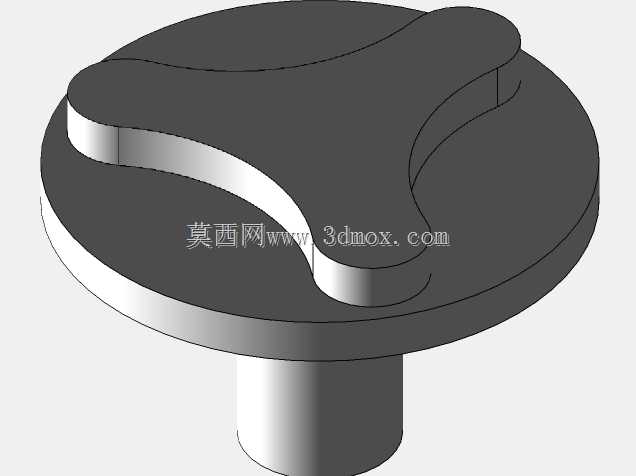

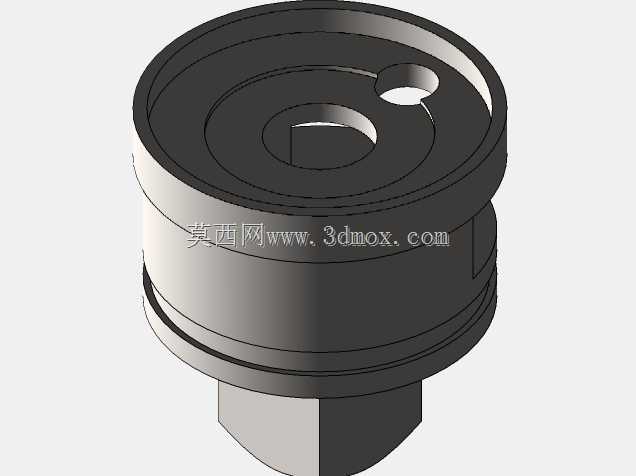

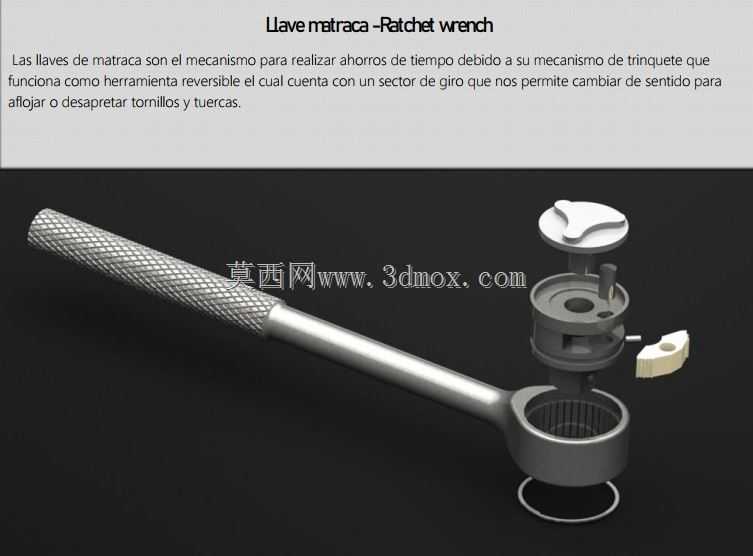

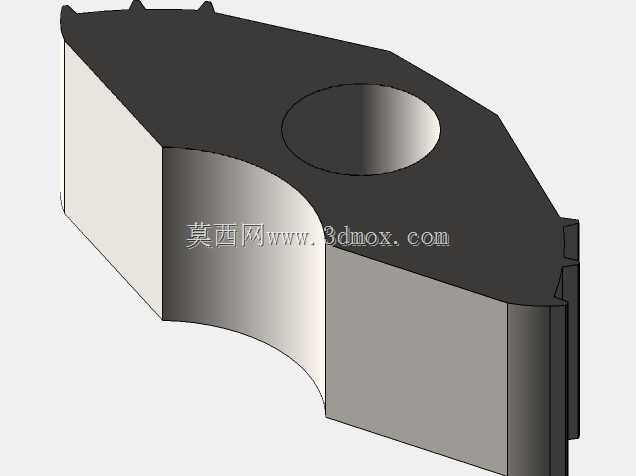

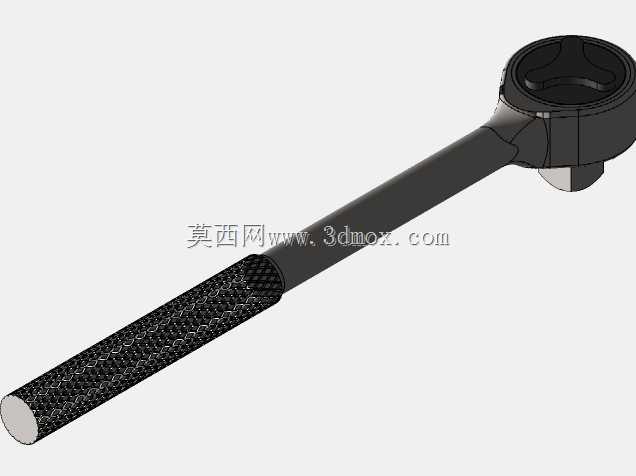

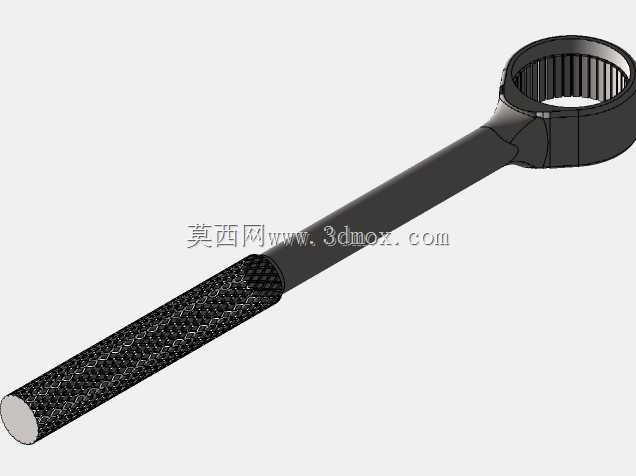

这款可逆式棘轮快扳是面向机械装配、设备维保、五金拆装场景打造的手动紧固工具，核心解决传统固定扳手在狭窄操作空间内需要反复脱套、回转角度受限的作业痛点，广泛适用于汽车维保、产线设备检修、家用五金拆装、机电安装等多类作业场景，是一线装配人员、维保技师日常作业中高频使用的基础五金工具。从实际用途来看，该工具主要配合对应规格的套筒使用，可完成六角头螺栓、螺母的快速拧紧与拆卸作业，尤其在周边存在管线、结构件遮挡，扳手无法完成整周回转的受限空间内，仅需极小的摆角即可完成棘轮转位，持续输出扭矩，大幅降低作业过程中的无效动作，提升拆装作业的整体效率。从功能特性来看，这款快扳搭载双向可逆棘轮结构，头部设置的换向拨块可快速切换拧紧、拆卸的旋转方向，无需将扳手从紧固件上取下翻面即可完成作业方向的切换；手柄段采用网纹滚花设计，大幅提升手部握持时的摩擦力，即便手上沾有机油、汗液也能稳定握持，不易出现打滑脱手的情况，同时滚花结构也能提升握持的触感反馈，便于作业人员精准控制施力大小；棘轮头部采用紧凑的圆形结构设计，尽可能缩小头部外廓尺寸，进一步提升狭窄空间内的通过性，适配更多受限作业场景。从设计思路来看，整体结构遵循人机工程与实用优先的原则，杆身采用细长直柄设计，在保证整体结构强度、可承受额定扭矩不发生弯折变形的前提下，尽可能延长力臂长度，让作业人员施加相同握力时可获得更大的输出扭矩，降低大扭矩紧固作业时的劳动强度；头部棘轮机构采用内置棘爪与弹簧的结构，保证棘轮啮合的稳定性，换向拨块设置在头部顶面，操作时仅用拇指即可拨动切换，无需双手操作，适配单手快速作业的使用习惯；手柄末端做圆滑收边处理，避免长时间握持施力时硌手，提升长时间作业的握持舒适度。从外形尺寸与安装边界来看，该快扳整体为长杆式结构，杆身直径均匀纤细，可深入深度较大的凹槽、孔位内部完成紧固件操作，头部驱动方头为标准通用尺寸，可适配同规格的所有标准套筒、转接头，无需特殊定制配套配件；整体外廓无突兀的外凸结构，作业时仅需预留略大于头部直径的操作空间即可完成摆角作业，在周边结构间隙较小的场景下也能顺利操作，不会与周边零部件发生干涉；杆身采用高强度合金钢材质的设计取向，可承受日常拆装作业中的常规扭矩负载，满足绝大多数民用、工业场景下的紧固件拆装需求，兼顾了结构强度、操作便利性与场景适配性。
