起重轭式连接锁具结构设计

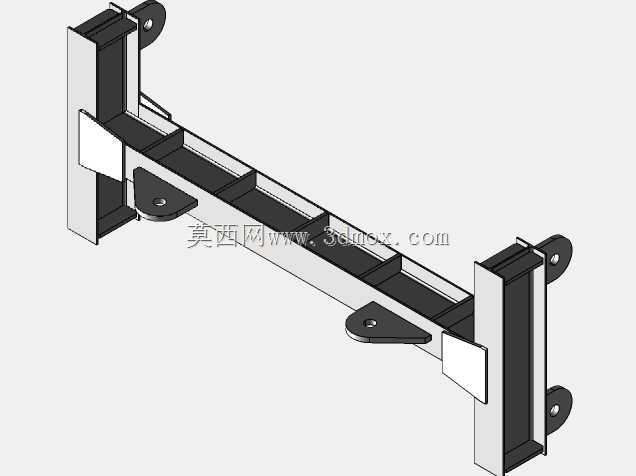

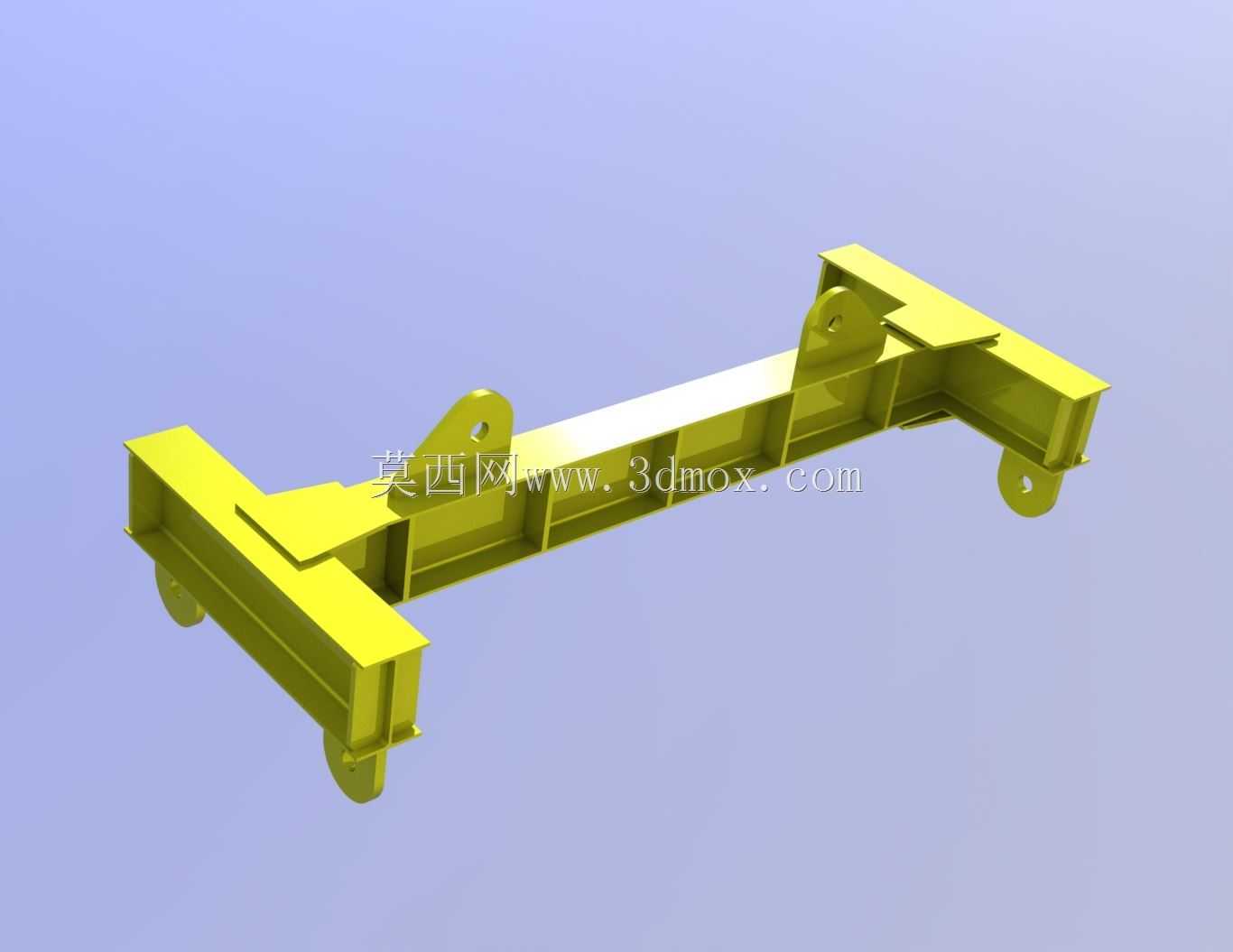

　　该构件属于起重吊装作业场景下的轭式连接锁具，主要用于起重作业中吊具与被吊重物之间的刚性连接锁定，替代传统柔性索具的单点连接形式，可有效分散吊装过程中的集中载荷，避免被吊构件局部应力过大产生形变。从结构设计来看，整体采用对称式箱型梁主体结构，两侧延伸出带铰接孔的连接耳板，中部设置两处带吊装孔的凸起支座，主体梁段采用槽型截面加内部筋板的焊接结构形式，在控制整体自重的前提下保证足够的抗弯抗扭刚度，能够适配大吨位起重作业下的交变载荷工况。设计过程中优先考虑安装边界的适配性，两侧连接耳板的孔位同轴度公差控制在0.1mm以内，保证与配套吊臂销轴装配后无卡滞，中部吊装孔的位置经过重心校核，吊装作业时可保证被吊构件保持水平姿态，无需额外调整配重。

　　实际应用场景覆盖车间重型构件转运、户外设备安装吊装、港口重型货件起吊等多种工况，相比传统的吊钩连接形式，该轭式锁具的双侧连接结构可避免吊装过程中重物的侧翻风险，锁止结构集成在连接耳板处，装配时仅需插入对应规格的销轴即可完成锁定，拆卸时拔出销轴即可快速分离，大幅提升吊装作业的装拆效率。结构设计时充分考虑了受力传递路径，起吊载荷通过中部两个吊装支座传递到主体箱型梁，再均匀分散到两侧的连接耳板，最终传递到被吊构件的连接点，整个传力路径无应力集中突变区域，所有转角位置均设置圆弧过渡，避免长期交变载荷下产生疲劳裂纹。外形尺寸方面，主体梁的长度可根据不同被吊构件的吊点间距进行适配调整，连接耳板的厚度根据额定起重量对应的剪切强度计算确定，

　　吊装孔的直径适配行业通用的起重销轴规格，无需额外定制配套连接件即可直接与现有起重吊具搭配使用。在安装边界上，该构件下方的连接耳板预留的安装间隙可适配不同厚度的被吊构件连接端，无需额外加装调整垫片，铰接孔处预留润滑脂加注通道，长期使用时可定期加注润滑脂减少销轴磨损，延长构件整体使用寿命。
