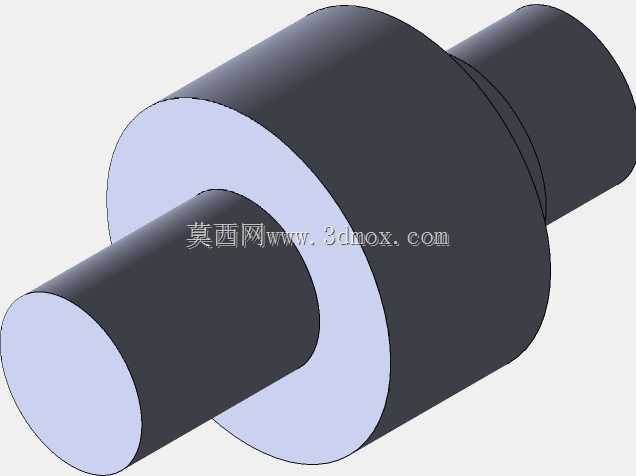

阶梯式同轴变径轴类传动连接构件

该阶梯式同轴变径轴构件是机械传动系统中极为常见的基础回转零件，广泛应用于各类需要传递扭矩、承载径向载荷的传动场景中，覆盖轻工输送设备、小型机床进给机构、通用减速机输入端、农用机械传动单元等多个工业应用场景，是动力传递路径上承担扭矩传导、支撑回转部件的核心结构件。从实际用途来看，该构件主要用于连接两个不同安装孔径的传动部件，中间大直径轴段可作为轴向定位的基准面，两侧伸出的小直径轴段可分别装入带座轴承、传动轮、联轴器等配套零件的内孔中，既可以通过轴肩实现配套零件的轴向限位，避免传动部件工作过程中出现轴向窜动，也能通过同轴的结构设计保证两端传动部件的回转同心度，降低传动过程中的偏载磨损与振动噪音。从功能特性来看，该轴采用三段式同轴变径结构，整体为实心回转体设计，具备优秀的抗扭、抗弯承载能力，中间大直径轴段的轴肩端面经过精度设计，可作为配套零件安装时的轴向定位基准，无需额外加装定位套即可实现传动轮、轴承内圈的轴向固定，两侧伸出轴段的直径统一，可适配标准规格的滚动轴承、同步带轮、联轴器等通用配件，降低配套选型的难度。在设计思路上，该轴采用同轴等径双伸出端的对称布局，首先确定中间定位轴段的直径与宽度，该尺寸需要匹配所安装轴承内圈的端面接触面积，保证轴向定位的支撑强度，避免轴肩压溃轴承内圈；两侧伸出轴段的直径按照所传递的额定扭矩进行强度校核，结合材料的许用切应力计算最小轴径，同时预留一定的安全余量应对短时过载冲击；轴段之间的过渡位置采用圆角过渡设计，降低应力集中系数，避免轴在交变载荷作用下从变径位置出现疲劳断裂。从外形尺寸与安装边界来看，该轴整体为同轴回转结构，最大外轮廓为中间大直径轴段的外圆面，安装时需要保证中间轴段的两侧轴肩与安装基准面的平行度，两侧伸出轴段的长度需要匹配安装位的深度，预留出轴承安装、端盖固定的空间，安装过程中需要保证轴的回转中心线与配套传动部件的中心线重合，径向跳动公差控制在合理范围内，避免高速回转时出现偏心振动。该结构的轴件加工工艺性较好，可通过普通车床一次装夹完成全部外圆面的车削加工，保证各轴段的同轴度要求，后续可根据使用需求进行调质、表面淬火等热处理工艺，提升轴的表面硬度与整体韧性，延长零件的使用寿命。
