深沟球滚动轴承装配结构三维设计

深沟球轴承是旋转机械系统中应用范围最广的滚动支承部件，广泛覆盖工业电机、机床主轴、输送辊道、汽车传动、家电动力、农用机械等几乎所有存在旋转运动的场景，核心作用是承接旋转轴的径向载荷与一定比例的轴向载荷，将轴运转过程中的滑动摩擦转化为滚动体与滚道间的滚动摩擦，大幅降低传动过程中的能量损耗与零件磨损，保障旋转部件的运转精度与长期稳定性。

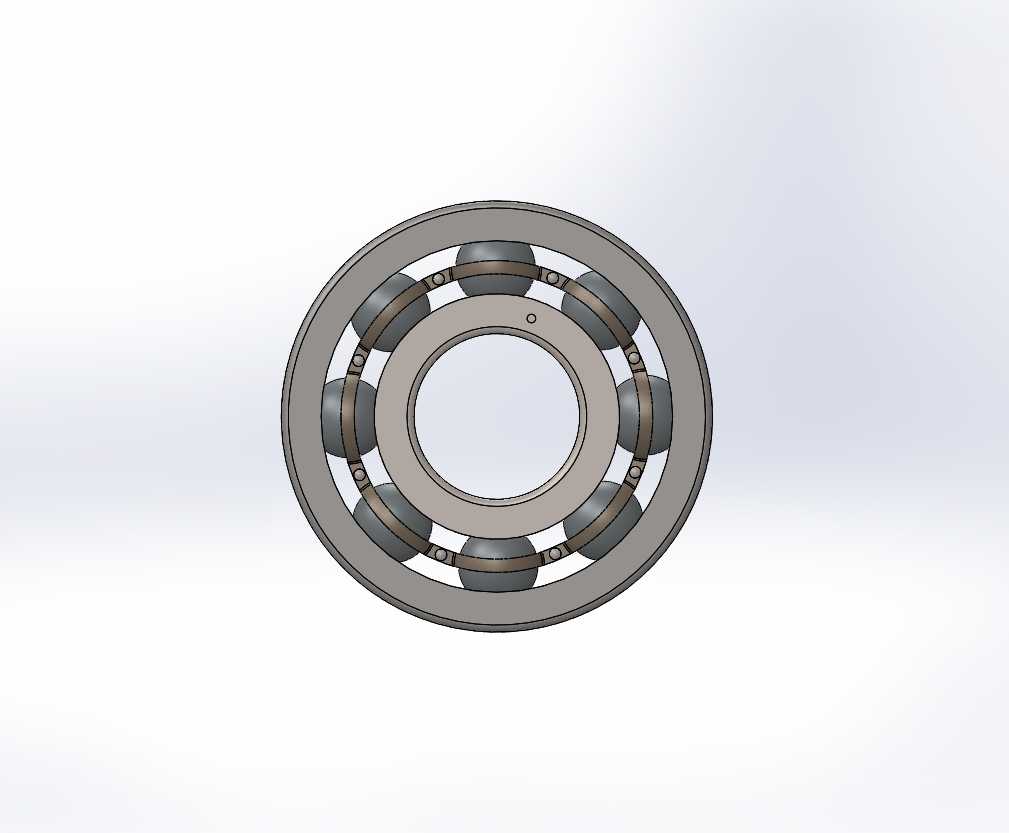

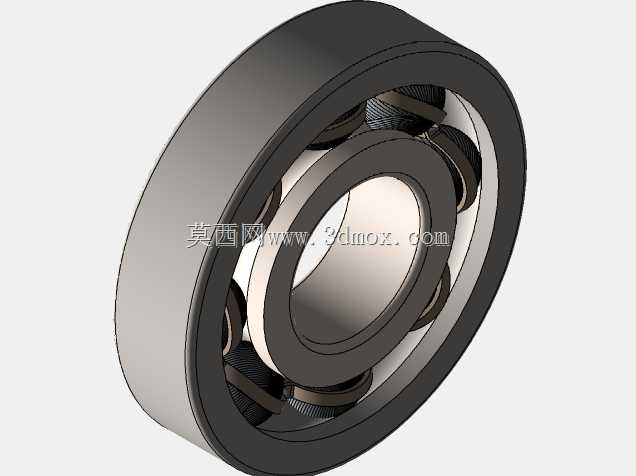

该轴承模型采用经典深沟球结构设计，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈与旋转轴采用过盈配合实现同轴定位，内圈外侧加工有连续光滑的弧形滚道，与钢球曲面完全贴合；外圈与设备轴承座孔配合安装，内侧同样加工匹配的弧形滚道，为钢球提供外侧滚动支承；多颗等直径钢球均匀排布在内外圈滚道之间，是载荷传递的核心载体，运转时沿滚道做纯滚动运动，将滑动摩擦转化为摩擦系数极低的滚动摩擦；冲压式保持架采用兜孔结构将每颗钢球均匀分隔，避免钢球在运转过程中相互碰撞、摩擦，同时约束钢球的轴向窜动，保证所有滚动体沿圆周均匀承载，避免局部载荷集中导致的早期失效。

设计过程中严格遵循滚动轴承的通用设计规范，首先根据常规应用场景的额定载荷需求确定钢球数量与直径，保证额定动载荷、额定静载荷满足通用传动场景的使用要求；其次对内外圈滚道的曲率半径进行匹配设计，滚道曲率略大于钢球半径，既保证钢球与滚道有足够的接触面积降低接触应力，又避免接触面积过大导致摩擦阻力升高；保持架的兜孔间隙经过合理设计，既给钢球留出足够的运转活动空间避免卡滞，又不会因间隙过大导致钢球窜动产生运转噪音。

从安装边界来看，该模型的外形尺寸符合常规深沟球轴承的尺寸系列规范，内圈内径为基准安装尺寸，与对应直径的轴颈配合，外圈外径与轴承座安装孔匹配，轴承宽度为标准安装宽度，安装时可根据载荷工况选择合适的配合公差，内圈与轴随动、外圈固定的常规安装方式即可满足绝大多数场景的使用需求，若有特殊需求也可采用外圈旋转、内圈固定的安装形式。整体结构无冗余设计，零件间的装配关系完全还原实际轴承的装配逻辑，各零件无干涉，可直观展示轴承的内部构造与运转原理，既可以作为机械设计教学的演示模型，也可以直接导入设备装配体中完成整机的传动结构设计，帮助工程师快速完成旋转支承部分的结构选型与装配校验，缩短整机设计的研发周期。
