固定侧径向支承轴承座结构设计

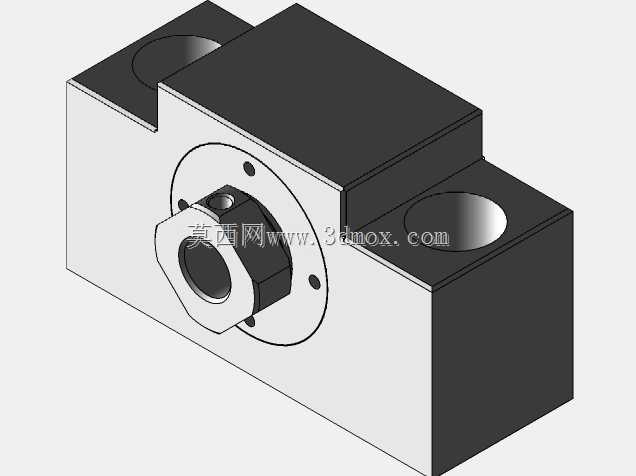

这款固定侧径向支承轴承座，是机械传动系统中承担轴系径向载荷承载、旋转轴定位约束的核心支承部件，广泛应用于精密传动模组、自动化输送线、机床进给单元、小型动力传输机构等场景中，作为旋转轴与设备安装基座之间的衔接载体，解决旋转轴运行过程中的径向跳动约束、载荷传递、位置固定的核心需求，避免轴系运行时出现偏移、窜动、载荷集中导致的部件磨损问题。从实际应用场景来看，这类固定侧支承结构常搭配滚珠丝杠、光轴传动副、小型旋转主轴使用，在直线传动模组中承担丝杠端的径向承载作用，抵消传动过程中产生的径向作用力，保障传动过程的同轴度与运行平稳性，在输送设备中可作为辊筒轴的端部支承，承受输送物料带来的径向载荷，维持辊筒的旋转精度。产品在功能设计上，采用一体式块状本体结构，主体分为安装基座与轴承装配腔两个核心部分，本体两侧设置同轴的沉头安装孔，可通过内六角螺栓直接将轴承座固定在设备安装面，安装孔的沉头设计能够让螺栓头完全沉入本体内部，不会突出安装表面干涉周边部件布局，适配紧凑安装空间的布局需求。轴承装配端采用法兰式定位结构，装配端面设置均匀分布的定位销孔与锁紧孔，能够实现轴承外圈的精准定位与锁紧，避免轴承在承受径向载荷时出现外圈转动、移位的问题，前端的锁紧螺母结构可对轴承内圈进行轴向锁紧，消除轴承装配间隙，提升轴系旋转的刚性。设计思路上，整体采用对称式布局结构，将轴承装配腔设置在本体中心位置，两侧安装孔对称分布，保障承载时受力均匀，避免偏载导致的轴承磨损加速；本体采用方正的块状外形，在保障结构刚性的前提下，尽可能压缩整体占用空间，安装面采用全平面加工设计，能够与设备安装基面完全贴合，保障安装后的位置精度，装配腔的尺寸公差按照精密轴承的配合要求设计，既能够保证轴承压装时的顺畅度，又能保证装配后的配合紧密度，避免出现配合过松导致的跑圈问题。从安装边界来看，整体为方正块体结构，安装孔中心距、装配端的法兰直径、轴孔的中心高都按照通用传动组件的安装尺寸设计，能够直接适配市面上常规直径的传动光轴、丝杠端部轴承，不需要额外加工转接件即可完成装配，本体的厚度与宽度尺寸经过优化，在满足额定径向载荷承载要求的前提下，尽可能缩小外形尺寸，减少在设备内部的空间占用，适配各类紧凑结构的自动化设备安装需求。
