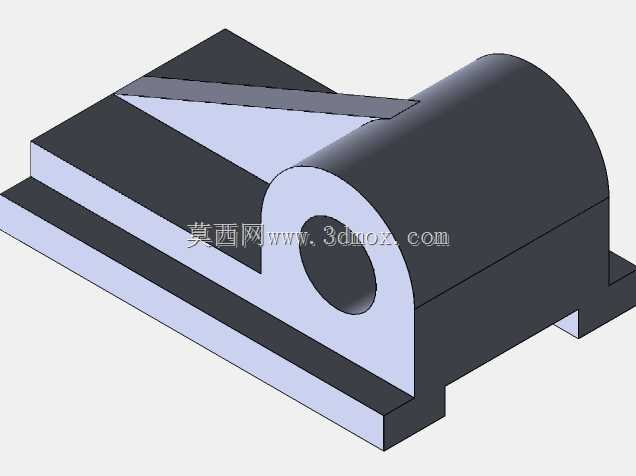

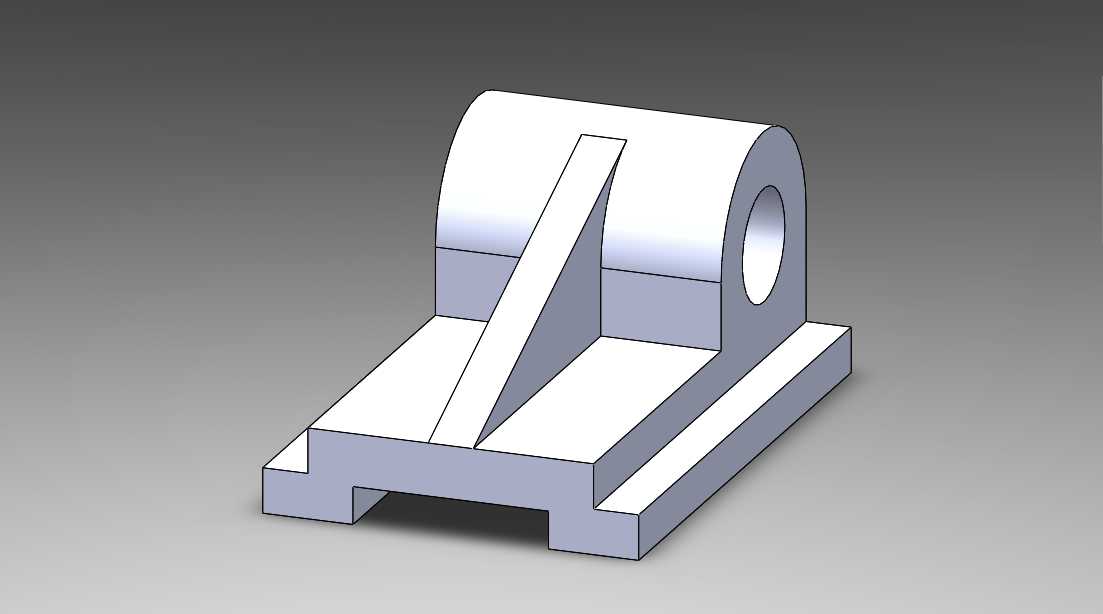

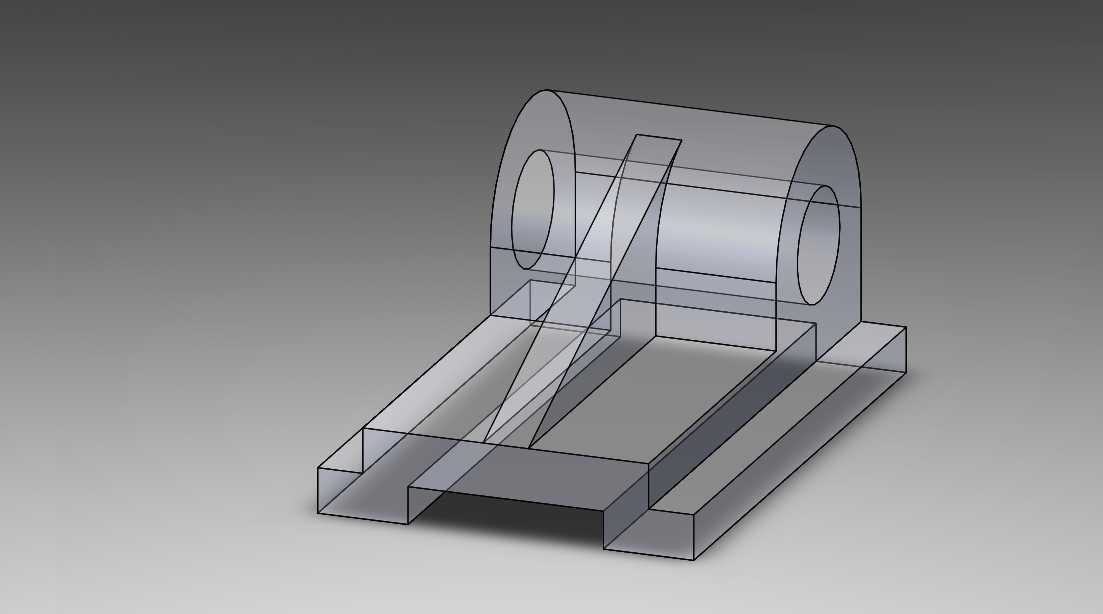

带加强筋卧式轴承支撑安装座

该支撑安装座主要应用于常规工业传动场景中，作为转轴类部件的承载固定结构，可适配轻工输送设备、小型动力传输单元、通用机床辅助传动机构的转轴支撑需求，能够为穿装在其上部轴孔内的转动轴提供稳定的径向与轴向承载，抵消轴运转过程中产生的径向载荷与小幅振动，保障传动部件运转时的同轴度与稳定性，避免轴系因支撑刚度不足出现偏磨、窜动等问题。从功能特性来看，该结构采用一体化铸造成型后机加工的工艺逻辑设计，底部为带双侧定位滑槽的安装基座，滑槽结构可适配设备机架上的T型槽安装基准，无需额外加工定制安装孔位即可快速完成座体的位置调整与锁紧固定，适配不同中心高要求的轴系装配场景；上部为半开式圆弧轴孔结构，孔壁预留足够的加工余量可根据实际选配的轴承外径进行精镗加工，轴孔侧部的平面结构可适配轴承端盖的安装固定，实现轴承外圈的轴向限位；连接底座与上部轴孔座的斜向加强筋采用等强度设计思路，筋板厚度从底座到轴孔座平滑过渡，能够在尽可能减少结构整体重量、降低材料耗用的前提下，大幅提升座体的抗弯曲、抗形变能力，避免轴系满载运转时上部轴孔出现前倾形变，保障轴孔与底座安装面的垂直度公差符合装配要求。在设计过程中，首先明确了安装边界的约束条件：底座的总宽度适配常规100-150mm间距的机架安装梁，底部滑槽的槽宽适配行业通用的M12-M16规格T型螺栓，可直接在标准工业铝型材或铸铁机架平台上完成固定；上部轴孔的中心高度控制在适配中小功率传动系统的常规区间，可适配外径30-60mm范围的标准滚动轴承装配；整体结构的外形轮廓无尖锐外凸棱角，所有棱边均设计了R2-R3的铸造圆角，既能够降低铸造过程中的应力集中风险，也可避免装配调试过程中对操作人员造成剐蹭伤害。结构的壁厚设计遵循均匀壁厚原则，底座壁厚、轴孔座壁厚与加强筋壁厚保持合理的厚度差，避免铸造冷却过程中因收缩不均产生缩孔、裂纹等缺陷，后续机加工工序仅需针对底座安装面、轴孔内壁、端盖安装平面进行精加工即可满足装配精度要求，能够有效控制生产加工的成本与周期，适配中小批量的零部件配套生产需求。
