一体式弹性开口快挂卡扣结构设计

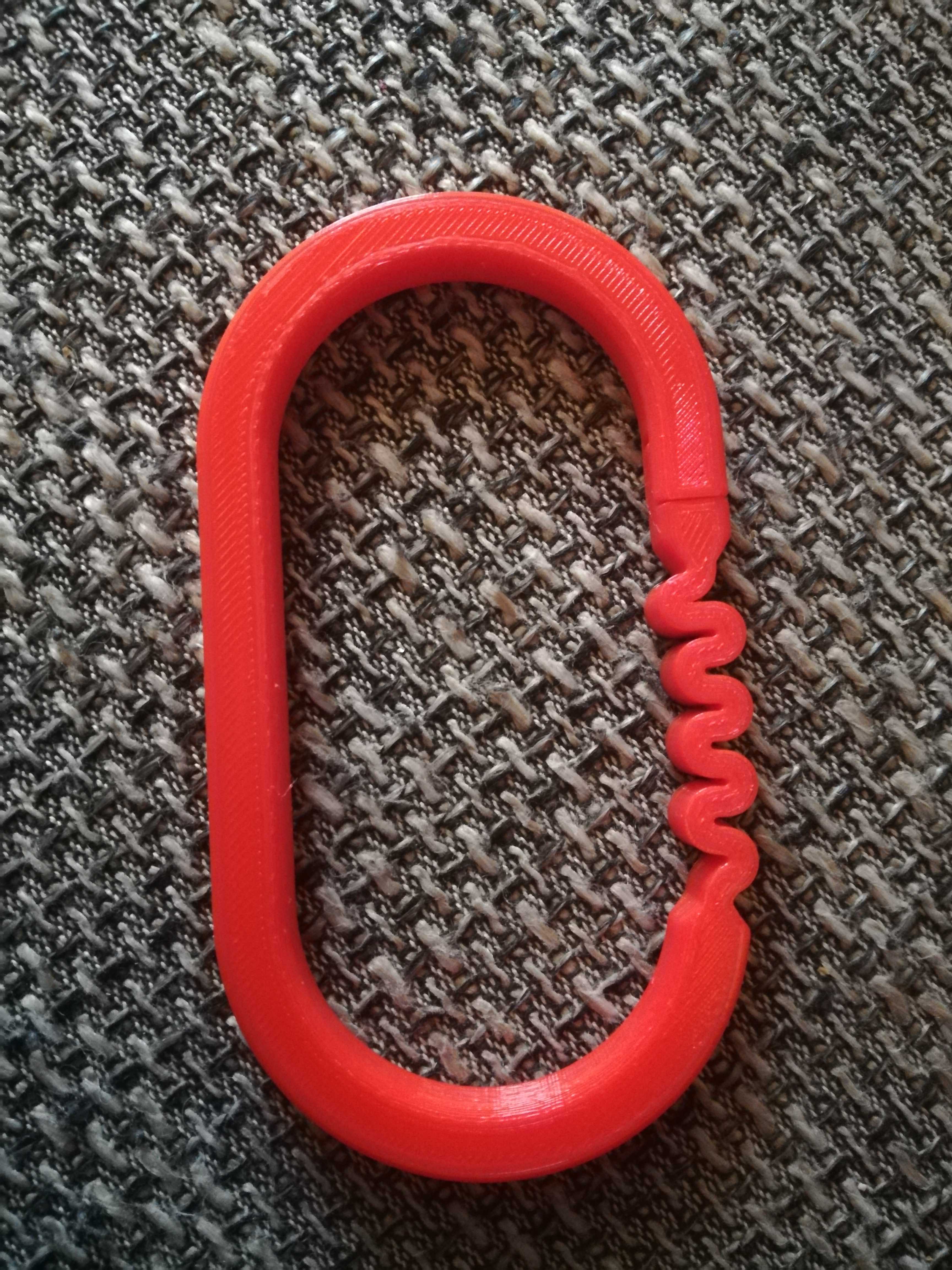

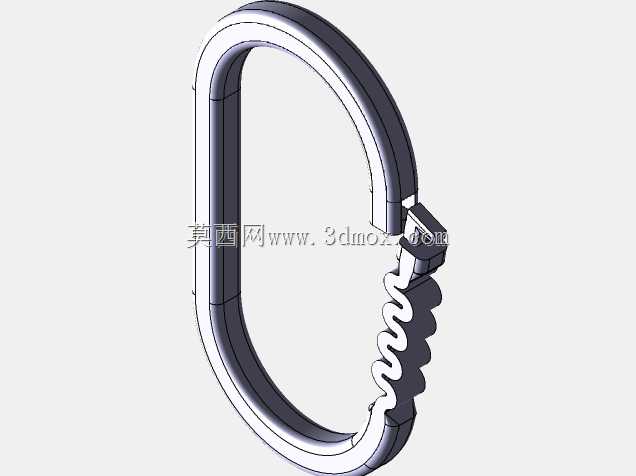

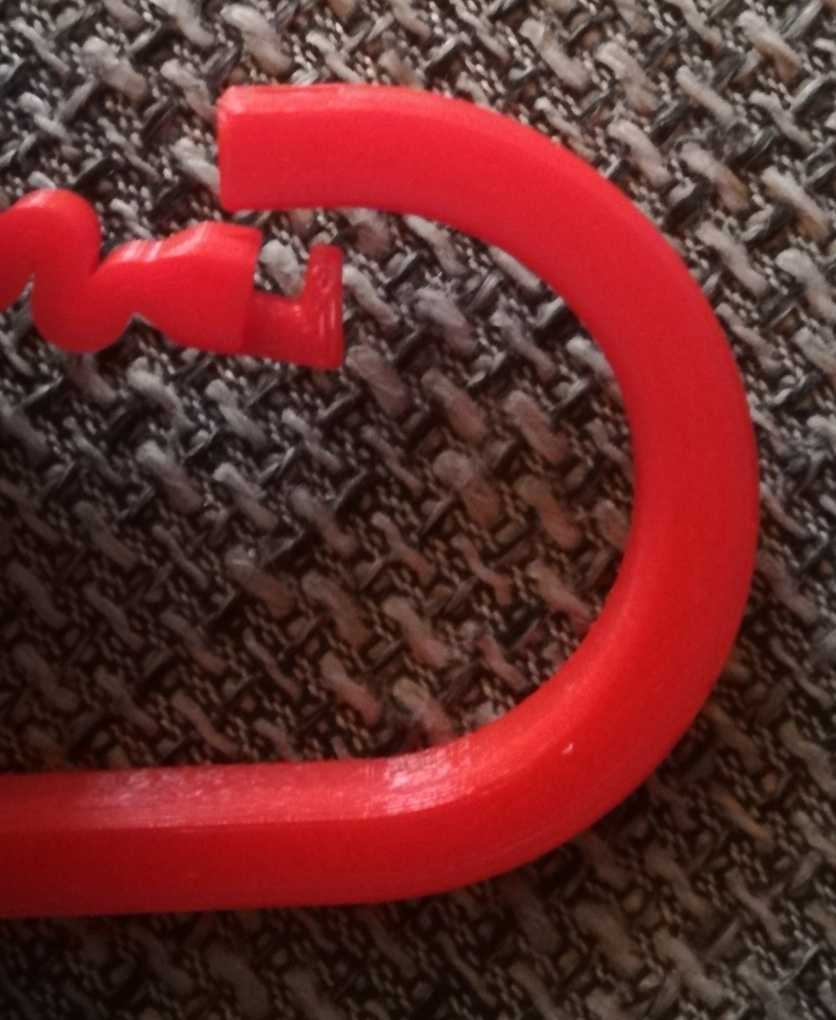

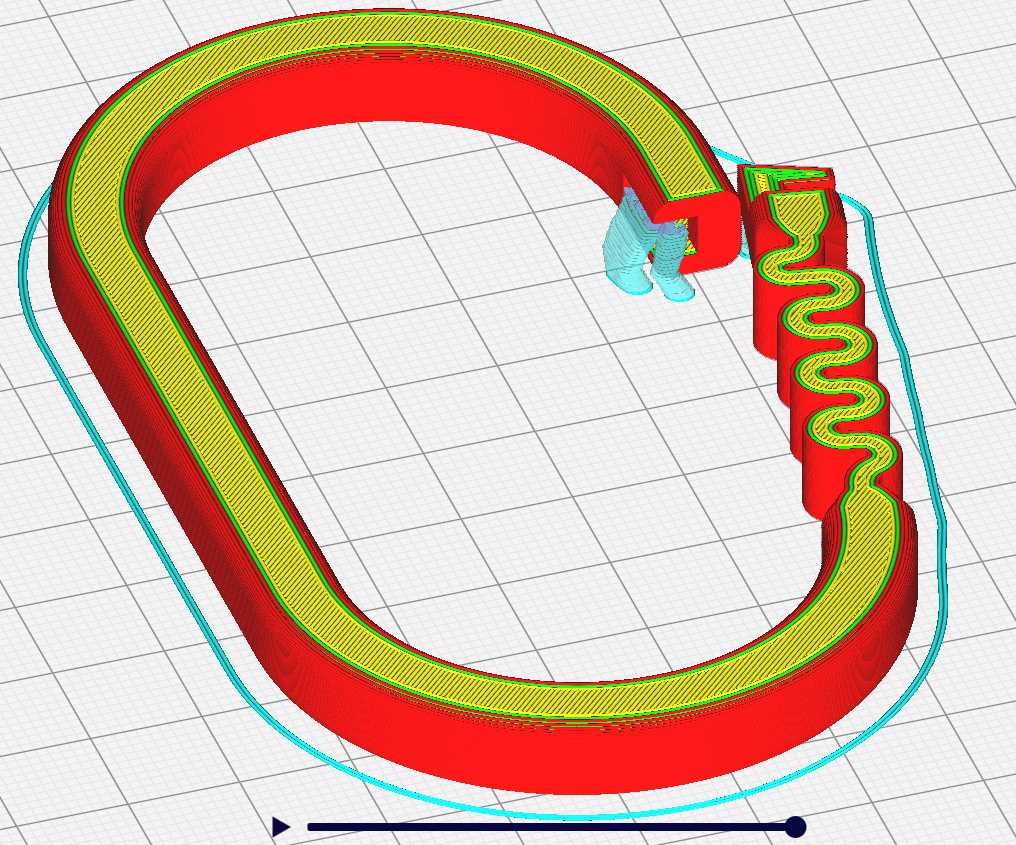

这款弹性开口快挂卡扣主要面向户外随身装备挂载、家用小物件整理、3D打印定制配件等场景，可用来挂接钥匙、小型工具、户外登山小配件、背包外挂物件，也可作为线材束紧辅助扣件、轻量化临时挂接构件使用，替代传统需要弹簧销轴组装的金属登山扣，在低载荷挂载场景下实现免组装、一体成型的使用效果。产品采用一体化弹性结构设计，没有额外的组装零件，开口部位采用连续波浪形弹性臂结构，利用材料自身的弹性形变实现开口的开合，按压弹性臂末端即可张开卡扣开口，松开后依靠材料回弹力闭合开口，形成封闭的挂接环，避免挂载的物件意外脱落。设计过程中重点考量了弹性臂的形变行程与疲劳寿命，波浪形的弯折结构可以分散弯折时的应力，避免直角结构带来的应力集中问题，让卡扣在反复开合过程中不容易出现断裂失效，同时闭合状态下弹性臂的预紧力可以保证开口处紧密贴合，不会因为日常晃动意外张开。卡扣的主体环身采用圆角D型轮廓，内侧平滑无凸起，不会刮伤挂载的物件表面，环身的厚度经过优化，既保证足够的结构强度承受挂载拉力，又不会过于厚重增加额外重量，整体轮廓适配常规的钥匙圈、背包织带挂点尺寸，不需要额外的转接配件就可以直接使用。安装使用时不需要额外工具，直接通过按压弹性臂即可完成挂接和摘取操作，挂接后环身的封闭结构可以将物件限制在环内，弹性臂的波浪结构在受到意外拉扯时会产生一定的形变缓冲，抵消瞬间的冲击力，避免卡扣直接断裂。这款卡扣可以使用具备一定韧性的3D打印材料直接一体打印制作，不需要支撑结构，打印完成后不需要额外的后处理组装就可以直接使用，也可以通过注塑工艺批量生产，在轻量化、低成本的挂载场景下具备很高的实用性，相比传统金属挂扣重量更轻，不会生锈，也可以根据使用需求调整尺寸大小，适配不同的挂载载荷需求，小尺寸版本可以用来挂接耳机、数据线等小型数码配件，大尺寸版本可以用来挂接户外水壶、工具包等稍重的物件。
