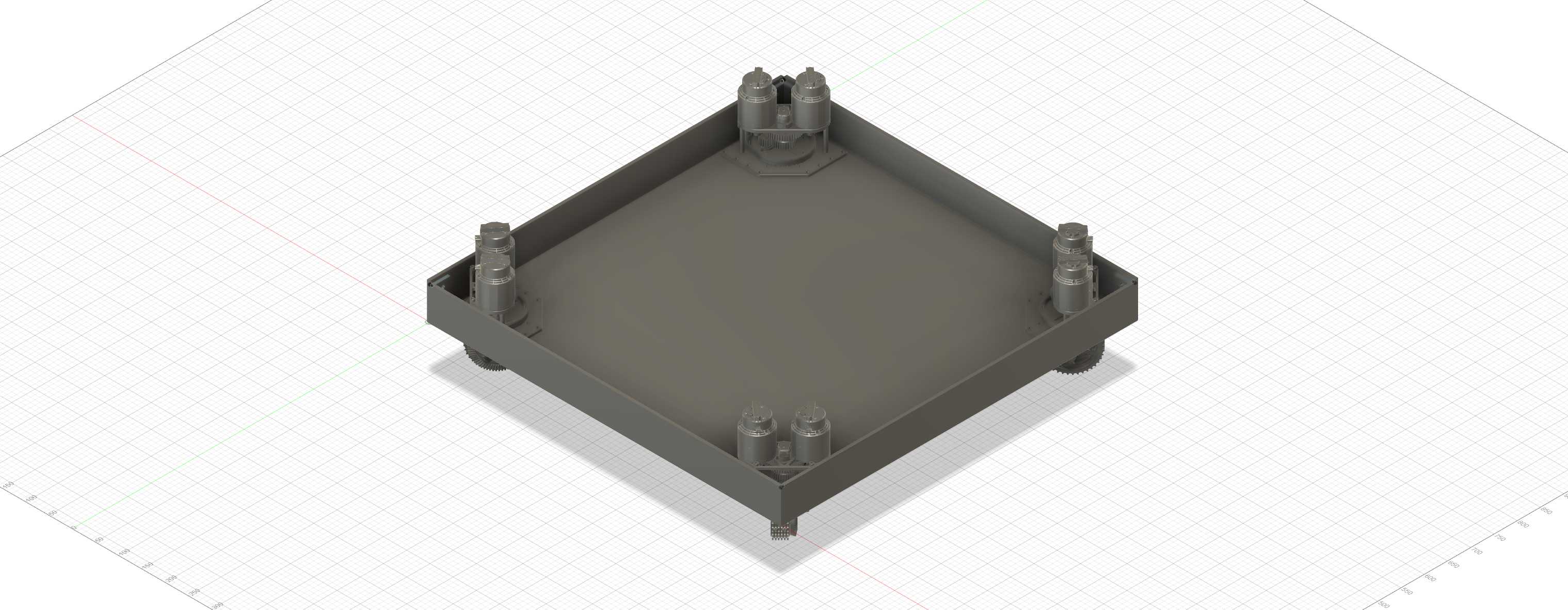

方形转向驱动承载安装底座结构

这款方形转向驱动承载底座，主要应用于小型轮式移动设备、模块化转运平台、轻型AGV小车的行走转向单元安装场景，作为转向驱动组件与设备主体框架之间的核心连接承载部件，承担着固定驱动模组、传递转向扭矩、分散承载载荷的关键作用，是小型移动行走设备转向系统中不可或缺的基础支撑构件。在实际产线应用中，这类底座常被用于车间内轻型物料转运小车、自动化巡检移动平台、小型仓储分拣机器人的底盘搭建，能够适配多组转向驱动轮的同步安装需求，为行走转向单元提供稳定的安装基准，避免设备运行过程中驱动组件出现偏移、晃动，保障转向动作的精准性与行走过程的平稳性。从功能特性来看，该底座采用围边式方形盘体结构，盘体平面作为驱动组件的主安装面，四周凸起的围边能够对安装在盘面上的转向驱动模组起到侧向限位作用，防止设备启停、转向过程中产生的横向冲击力导致驱动组件移位；四个角部分别设置了立式安装柱结构，安装柱顶端预留了紧固件装配位，既可以用于底座与上方设备主体框架的锁紧固定，也可作为辅助功能件的安装点位，拓展底座的适配范围。设计过程中，工程师充分考虑了小型移动设备的底盘空间限制，将整体结构做了紧凑化处理，盘体采用等厚薄板搭配局部加强的结构形式，在保证整体结构强度、满足额定承载要求的前提下，尽可能降低底座自身重量，减少移动设备的无效负载；四个安装柱的位置经过精准排布，与盘体边缘保持统一的安全距离，既预留了紧固件的操作空间，也避免了安装柱与周边行走轮、线路管路产生干涉。从安装边界来看，该底座整体为正方形对称结构，四个安装柱的中心连线构成标准正方形安装基准，安装柱的高度统一，能够保证底座与设备主体连接后保持水平状态，不会出现倾斜导致驱动轮受力不均；盘体底部预留了转向驱动组件的走线与避让空间，驱动模块的接线、传动部件可以从盘体中部的空余区域排布，不会被底座结构挤压磨损；围边的高度经过合理设定，既能够起到侧向防护作用，也不会过高遮挡驱动组件的散热空间，保障转向驱动单元长时间运行的散热需求。这款底座的结构设计兼顾了承载强度、安装便利性与空间利用率，能够适配多数同规格的小型转向驱动模组，在轻型移动设备的底盘搭建场景中具备较强的通用性，可有效降低移动平台底盘的设计与装配难度，提升设备整体的结构稳定性。
