镂空式转向驱动承载安装底座结构

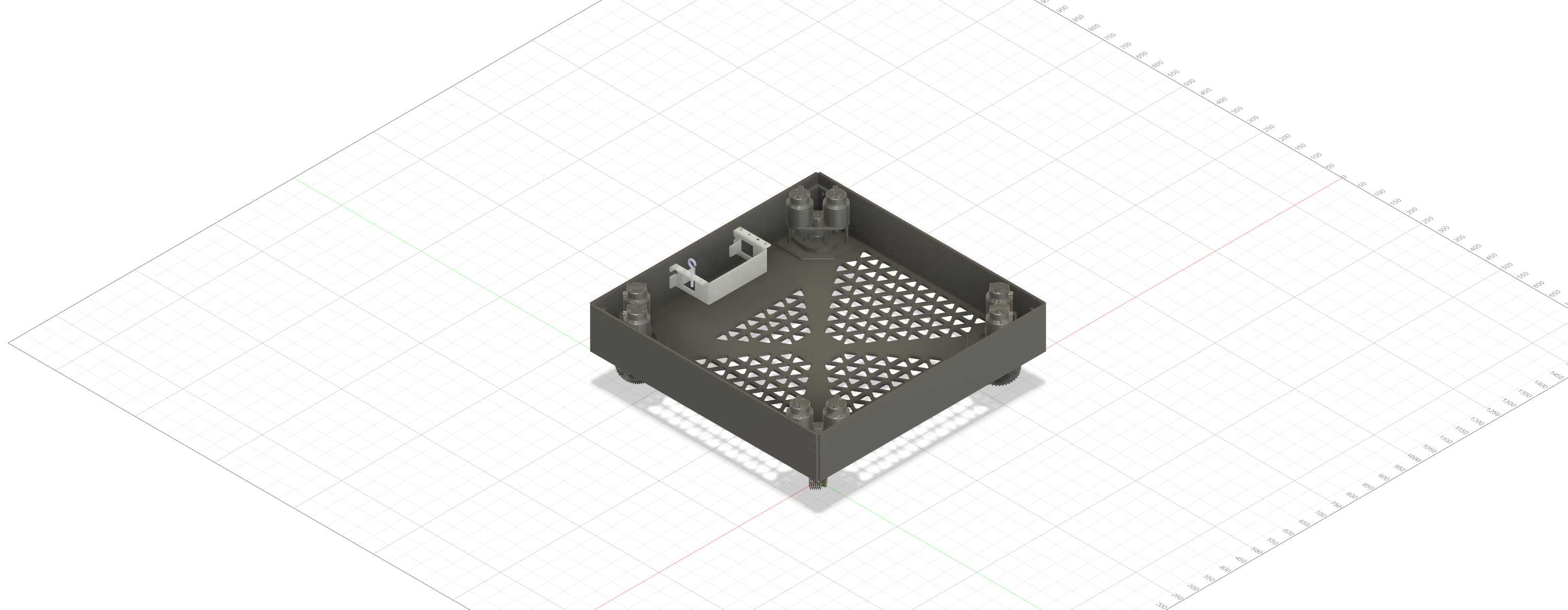

这款转向驱动承载底座，主要应用于小型自动化行走设备、轻型AGV转运单元以及桌面级移动作业平台的动力端集成安装场景，作为转向驱动模块的核心承载构件，它承担着固定驱动组件、传递转向扭矩、分散设备运行载荷的关键作用，是移动类机械动力转向单元不可或缺的基础支撑部件。在实际设备运行过程中，该底座需要同时承接驱动电机、转向传动件、行走轮组的安装定位，还要承受设备启停、转向变向时产生的冲击载荷，以及设备自身重量带来的静压力，因此整体结构的刚性与安装精度直接影响整套转向驱动系统的运行稳定性与使用寿命。从功能特性来看，这款底座采用方形盒式主体结构，四个角位设置了凸起的安装柱，每个安装柱端面预留了紧固件安装孔位，可直接与上层设备承载框架进行锁合固定，安装柱的高度经过精准测算，既保证了紧固件的锁合深度足够，又能预留出驱动组件走线、散热的间隙空间。底座主体的承载面采用交叉筋格搭配镂空网孔的设计，交叉加强筋从中心向四个角位延伸，形成稳定的力传导路径，能够将局部集中载荷快速分散到整个底座平面，避免局部应力集中导致的结构变形；而镂空网孔的设计一方面大幅降低了底座自身的重量，减少移动设备的无效负载，另一方面可以为安装在底座内部的驱动电子元件、传动部件提供良好的通风散热条件，避免长时间运行时热量积聚影响元件性能。底座侧边预留了卡扣式安装位，可用于固定走线槽、限位传感器等附属配件，无需额外打孔焊接，提升了装配效率。在设计思路上，这款底座优先兼顾了结构刚性与轻量化的平衡，摒弃了传统实心底座厚重耗材的设计方案，通过拓扑优化确定筋格的走向与镂空区域的分布，在保证整体抗扭、抗弯强度满足使用要求的前提下，最大化去除非承载区域的材料，既降低了生产制造成本，也减轻了移动设备的自重负载，提升设备的续航与动力响应表现。底座底部设置了四个向下的支撑凸脚，凸脚的端面精度经过校准，可保证底座安装后整体平面度误差控制在极小范围内，避免驱动轮安装后出现偏磨、转向卡滞的问题；底座的安装边界尺寸适配主流的小型转向驱动轮组规格，中心区域的预留空间可容纳转向轴承、驱动轴等核心传动部件，侧边的安装位与市面上常用的光电限位开关、霍尔传感器安装尺寸完全匹配，具备良好的通用适配性，可直接应用于多款轻型移动设备的转向驱动模块搭建，无需进行二次结构修改。
