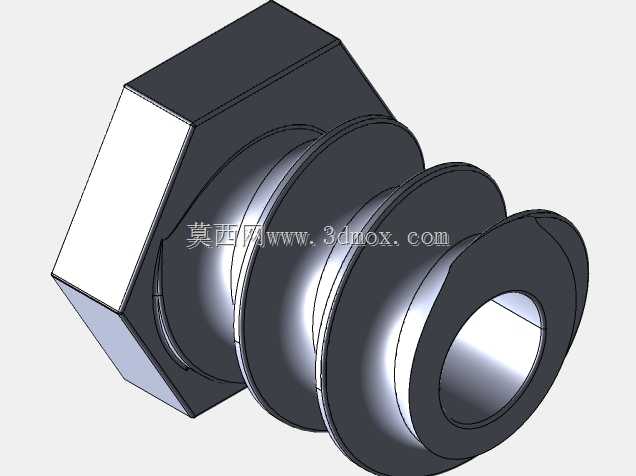

六角头带多环槽中空弹簧支撑座结构

这款弹簧支撑座是机械传动、液压气动、工装夹具领域常用的定位支撑类五金零件，主要用于圆柱螺旋压缩弹簧的端部定位与载荷传递，在各类需要弹簧提供复位力、缓冲力的机构中承担核心支撑作用，常见应用场景包括自动化生产线的顶升机构、液压阀组的阀芯复位组件、机床夹具的弹性压紧单元、汽车制动系统的回位弹簧安装位，以及各类轻工设备的弹性缓冲结构中。

从结构设计来看，该零件一端采用标准外六角头造型，这个设计完全匹配通用呆扳手、套筒扳手的夹持尺寸，安装时可以施加足够的锁紧扭矩，保证零件与安装基座连接牢固，不会在弹簧反复压缩回弹的交变载荷下出现松动位移。六角头端面为平整加工面，安装时可与基座安装面完全贴合，保证支撑面的垂直度，避免弹簧安装后出现偏斜，导致弹簧受力不均产生侧向弯折、提前疲劳失效的问题。

零件主体沿轴向设置多道环形凸缘结构，相邻凸缘之间形成的环槽可直接对弹簧端部进行径向限位，弹簧套入后端部卡入对应环槽内，无需额外加装定位销或者导向套即可限制弹簧的径向窜动，大幅简化装配流程，减少配套零件数量。零件中心为贯通式中空结构，既可以减轻零件自身重量，降低材料成本，也可供导向轴、拉杆或者流体管路从中穿过，拓展零件的使用场景，适配更多复杂的机构布局。

在安装边界方面，该零件的最大外轮廓为六角头的对边尺寸，安装时仅需在基座上加工对应规格的内螺纹孔，将零件六角头朝外拧入螺纹孔即可完成固定，安装所需的操作空间与同规格外六角螺栓一致，无需预留特殊的工装操作空间。零件的轴向总长度可根据配套弹簧的线径、压缩行程进行匹配，环槽的深度与宽度适配常规线径的圆柱螺旋弹簧，弹簧套入后端部与环槽底面贴合，载荷可通过环形凸缘均匀传递到六角头端面，再分散到整个安装基座上，避免局部应力集中导致零件变形或者基座压损。

设计过程中充分考虑了弹簧工作时的受力特性，所有环形凸缘的过渡位置均采用圆角处理，避免尖锐棱角在交变载荷下产生应力集中，提升零件的疲劳寿命。零件与弹簧接触的所有表面均做光滑处理，不会刮伤弹簧端部的镀层或者钢丝表面，保证弹簧的使用寿命。中空内孔的孔径根据常用导向轴的尺寸设计，与导向轴之间保留合理的间隙，既不会因为间隙过大导致支撑偏斜，也不会因为间隙过小出现卡滞，保证弹簧压缩回弹过程顺畅无阻碍。
