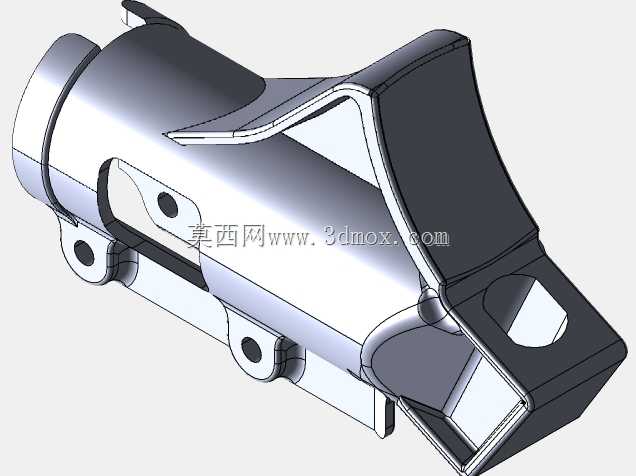

异形管状连接支撑结构件

该结构件属于机械系统中常用的管状连接支撑类零部件，主要应用在需要实现管路转接、部件承载与多向安装固定的工业场景中，常见于小型动力设备、流体输送管路配套、专用作业机具的机身连接部位，可同时承担管路对接定位、相邻部件载荷传递、外部防护结构衔接的多重作用，替代传统多零件拼接的连接方案，减少装配环节的累计误差，提升整体结构的集成度与可靠性。从功能特性来看，该构件主体采用贯通式管状腔体设计，可适配对应外径的管路穿装或流体介质的通流需求，腔体过渡区域做了顺滑的曲面处理，能够降低介质流通时的阻力，也避免管路穿装时出现卡滞、刮损外层防护的问题；构件侧面延伸出带安装孔的固定耳位，孔位的位置度经过精准设计，可直接通过标准紧固件与相邻的安装基面完成固定，无需额外加工转接支架；构件一端的异形扩口结构，可对接对应轮廓的外部功能部件，扩口边缘做了加厚处理，能够承受对接部件传递的侧向载荷与振动冲击，避免长期使用后出现连接部位开裂、变形的问题。在设计思路上，该构件充分考虑了实际装配的工艺性与使用场景的载荷需求，整体采用一体化成型的结构设计，摒弃了传统焊接拼接的多零件组合方案，既减少了焊接工序带来的变形缺陷，也提升了整体结构的强度一致性；所有安装孔位均设计了凸台加厚结构，在控制整体重量的前提下，提升了孔位周边的结构强度，避免紧固件锁紧时出现应力集中导致的部件开裂；构件外表面的曲面过渡均做了圆角处理，既能够消除加工过程中的锐边安全隐患，也可提升部件表面处理工序的作业效率，减少涂层、镀层在边角位置的脱落风险。从外形尺寸与安装边界来看，该构件主体管段的外径适配常规通用管路的安装尺寸，整体外轮廓的最大宽度与高度控制在紧凑的区间内，可适配安装空间较为局促的设备内部场景；侧面固定耳位的安装孔间距符合通用机械安装的孔位规范，可直接适配现有标准安装基面的孔位布局，无需对配套安装结构做额外的改型设计；构件一端异形扩口的端面轮廓与对接部件的安装面完全匹配，装配后可实现贴合面的完全贴合，保证连接的密封性与定位精度，不会出现装配错位、间隙过大的问题。
