超小型便携微型摄像模组结构设计

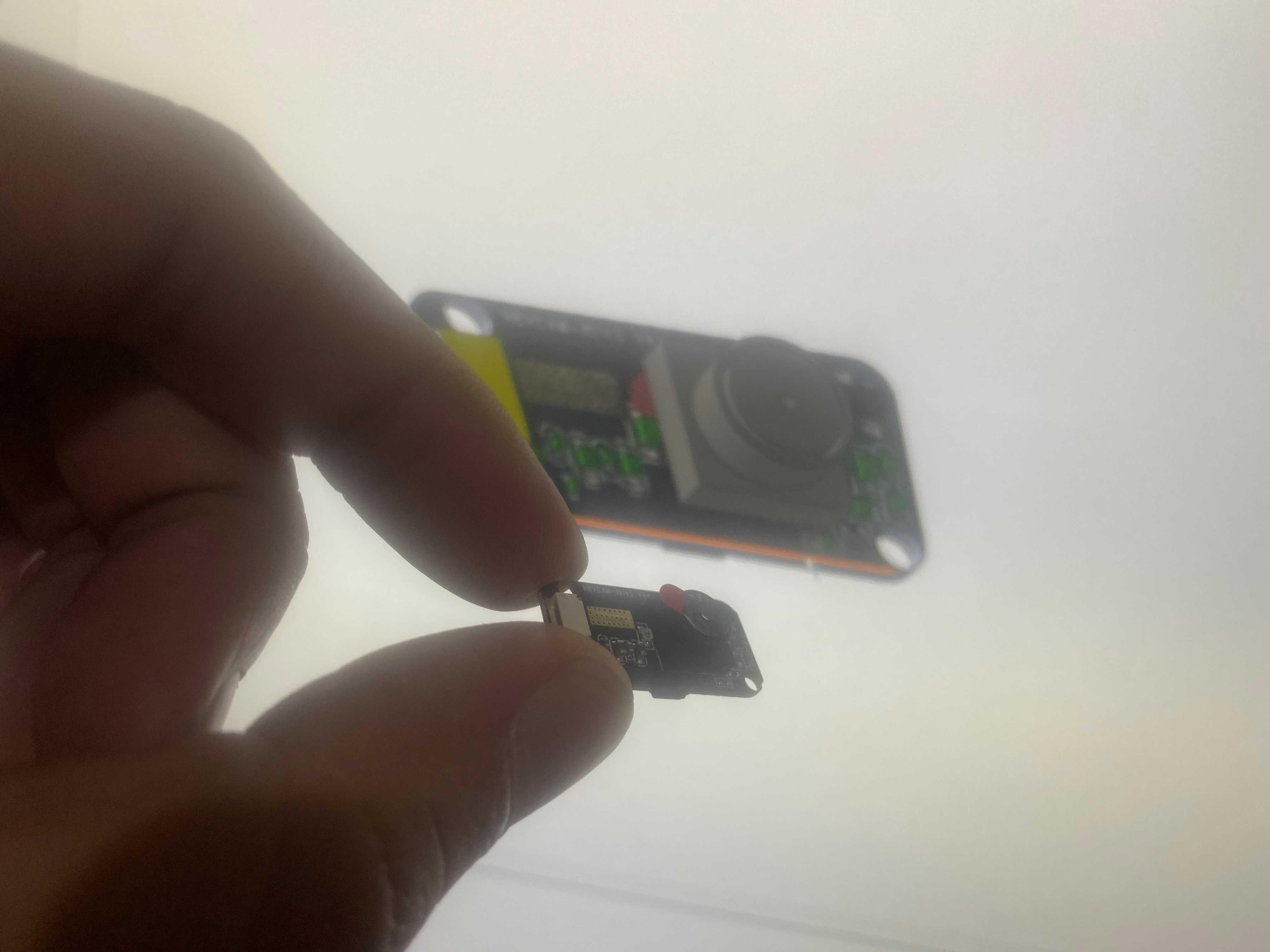

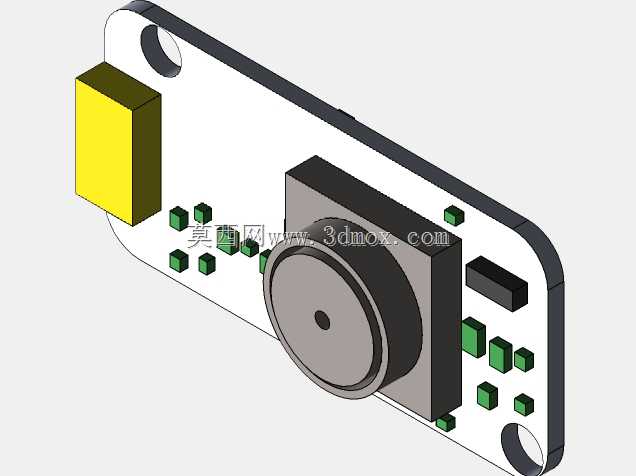

这款微型摄像模组的设计，核心面向隐蔽式影像采集、小型智能硬件集成、特殊场景便携记录等多元应用场景，可嵌入穿戴式智能设备、小型巡检机器人、家用安防隐蔽点位、工业设备内窥检测单元中，在不占用过多安装空间的前提下实现稳定的影像采集功能，解决传统摄像设备体积过大无法适配狭小安装位的痛点。从实际用途来看，该模组既可以作为独立的微型记录设备完成随身影像记录，也能作为核心成像部件集成到各类需要视觉采集功能的小型电子系统中，适配低功耗、小空间的部署需求。在功能特性层面，该设计将成像镜头、主控电路板、存储接口单元高度集成在极小的壳体内部，镜头采用定焦大光圈设计，能够在常规光照环境下获取清晰的画面素材，板载电路集成了影像编码、信号传输、供电管理的核心模块，无需额外搭配复杂的外接电路即可完成基础的影像采集工作，壳体边缘预留的微型接口可实现数据导出与供电输入的功能，兼顾使用的便捷性。设计思路上，团队优先控制整体的体积边界，将所有元器件采用高密度排布方案，在保证电路安全间距、散热余量的前提下尽可能压缩整体尺寸，外壳采用轻量化的硬质材质，既能够保护内部精密的电路板与镜头组件，又能控制整体重量，满足手持、嵌入安装的不同使用需求，镜头位置做了精准的对位设计，避免组装过程中出现光轴偏移影响成像质量的问题。外形尺寸与安装边界方面，该模组整体长度不足两节七号电池拼接长度，宽度与成年人指甲盖宽度相当，厚度控制在超薄范围内，整体重量极轻，安装时仅需预留极小的固定点位即可完成部署，不会对搭载设备的整体外形、重量平衡造成明显影响，壳体侧面预留的固定孔位可适配螺丝固定、背胶粘贴等多种安装方式，能够适配不同载体的安装需求，即使在狭小的设备内腔、狭窄的安装缝隙中也能顺利完成部署，同时设计时充分考虑了使用过程中的遮挡问题，镜头前端无多余结构遮挡成像视角，能够保证获取的画面无暗角、无结构遮挡。
