USB母座A型板端连接器结构设计

日常做消费电子、工控板卡的结构设计时，板端USB接口的选型和建模是绕不开的环节，这款A型USB母座是目前应用覆盖最广的接口形式之一，从台式机主板外置接口、工控设备前置通讯口，到U盘、外设转接板的板载对接端，都能见到这类结构的身影。它的核心作用是实现USB公头与PCB板之间的稳定物理连接与电气导通，保障数据传输与供电通路的可靠性。

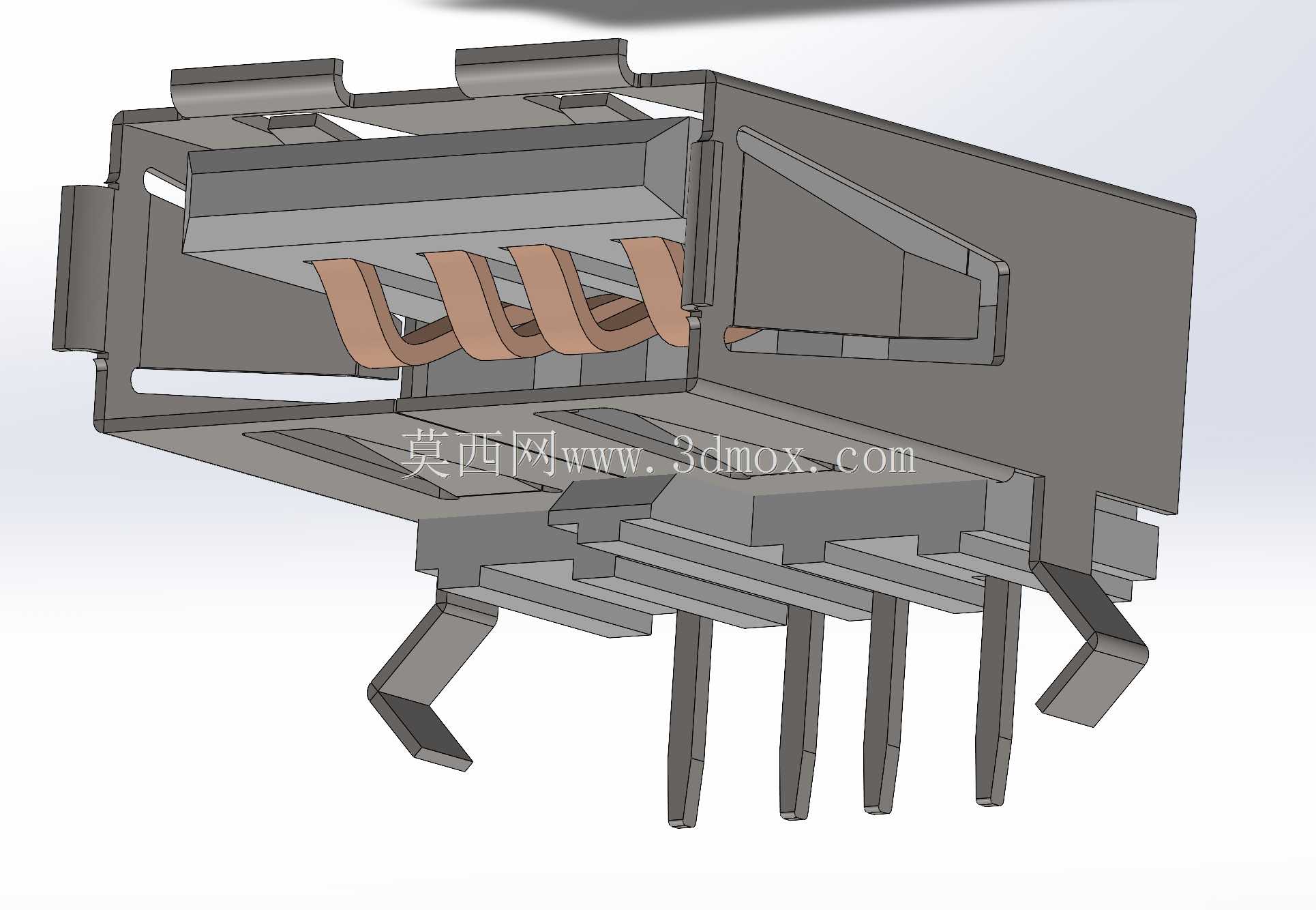

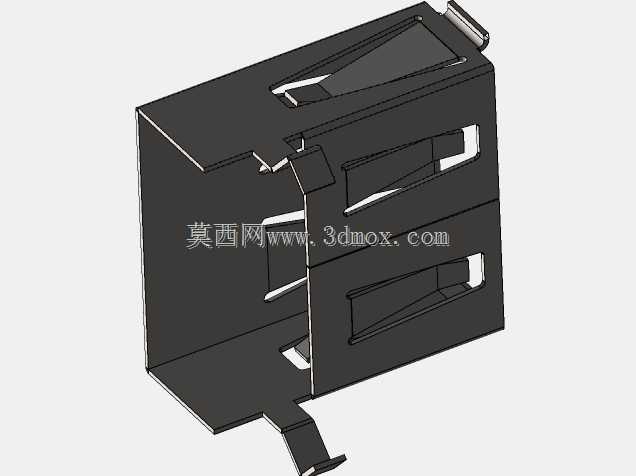

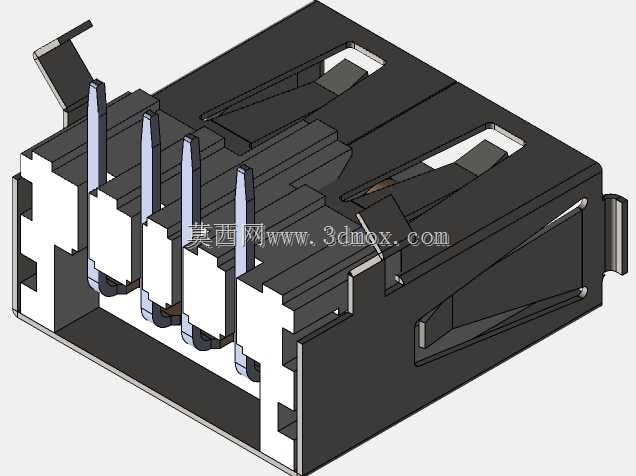

从结构设计逻辑来看，这款母座采用卧式90度插板布局，金属外壳采用一体折弯成型结构，两侧伸出的固定脚直接插入PCB对应的定位孔后焊接，既可以承受公头插拔时的侧向冲击力，也能实现外壳接地，屏蔽外界电磁干扰对内部信号的影响。内部的四个接触弹片采用高弹性铜材冲压成型，弹片的弯曲弧度经过反复调校，公头插入时能提供稳定的正向接触压力，避免长期插拔后出现接触不良、信号断连的问题，弹片尾部的直插引脚严格按照标准USB引脚定义排布，对应PCB上的焊盘间距做了公差适配，过波峰焊时不会出现连锡、虚焊的问题。

设计过程中需要严格把控安装边界尺寸，插板引脚的伸出长度适配常规1.6mm板厚的PCB，焊接后引脚露出板面的长度控制在合理范围，避免与板底其他元器件产生干涉。母座前端的插接腔尺寸完全遵循USB-IF标准规范，公头插入时的导向斜面做了圆角过渡，即使公头存在小幅对位偏差也能顺利插入，不会出现插偏顶坏内部弹片的情况。外壳上的卡点结构在公头插入到位后会与公头外壳的凹槽卡合，提供合适的插拔保持力，避免设备移动过程中公头意外松脱。

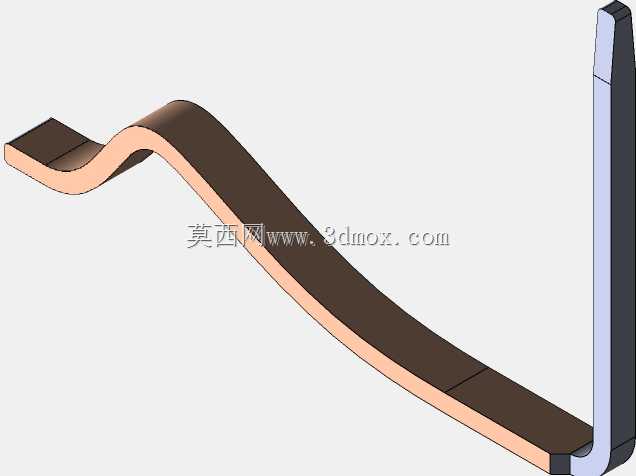

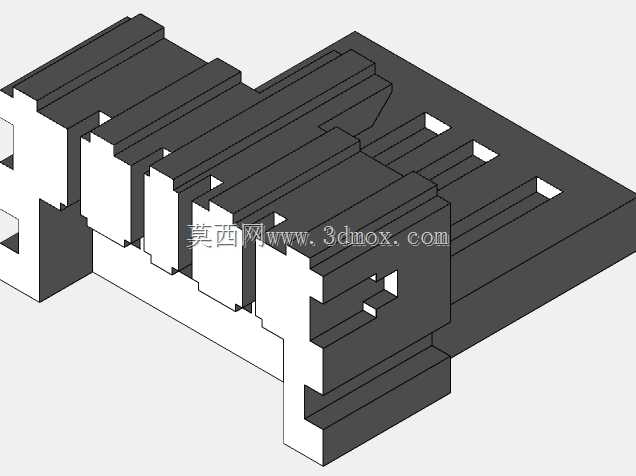

建模时需要重点关注弹片的形变行程范围，预留足够的弹性变形空间，避免公头插入时弹片形变量超过材料屈服极限导致永久变形，同时绝缘基座的卡槽结构要对内部弹片形成可靠定位，防止多次插拔后弹片出现移位、错位。这类接口的建模精度直接影响后续PCB Layout的开孔准确性，以及结构外壳上接口避让位的尺寸匹配度，稍有偏差就会出现组装时公头无法插入、外壳与接口干涉的问题，因此每一处定位尺寸、安装公差都需要严格对照行业通用标准设定，才能满足批量生产组装的实际需求。
