手拉式环链起重吊钩链组总成结构设计

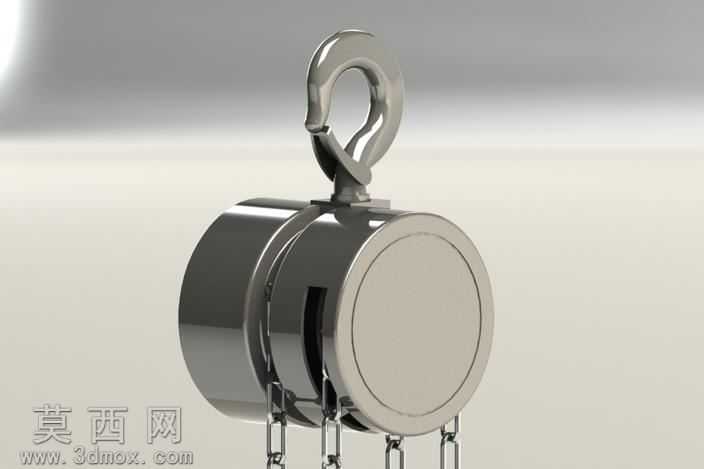

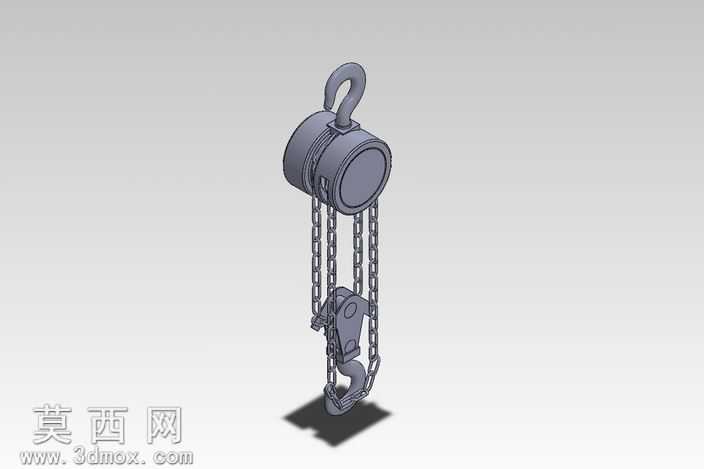

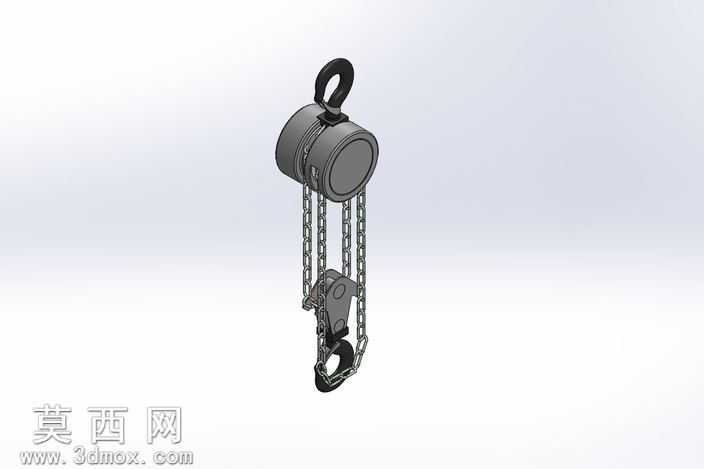

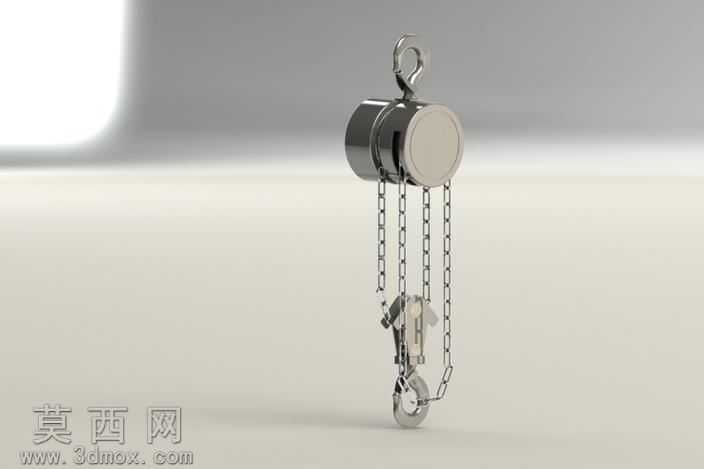

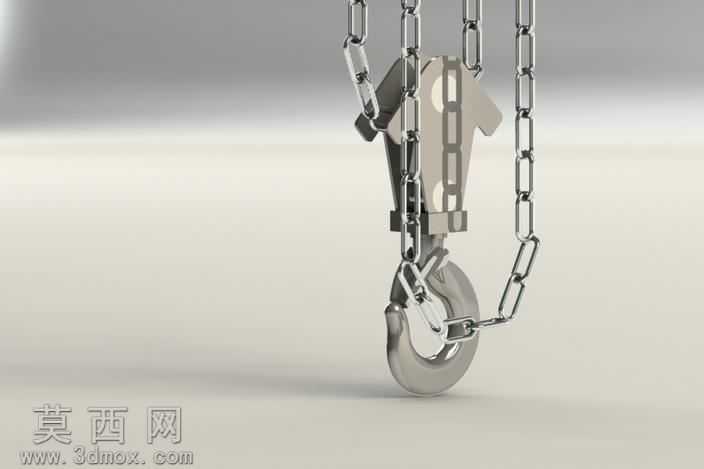

本作品为手拉式环链起重吊钩与链组成套结构的三维建模成果，建模过程严格遵循起重机械吊具的实际工程设计规范，完整还原了手拉葫芦吊钩总成的全部核心结构。建模阶段首先从整体装配逻辑入手，先确定上挂吊环、起重链轮壳体、传动轮组、承重环链、吊钩架、安全吊钩、止推轴承、吊钩锁片等核心部件的尺寸配合关系，所有零件的尺寸参数均参考通用1吨级手拉葫芦的行业标准设定，确保各部件的装配公差符合实际生产要求。建模时采用自底向上的装配思路，先逐个完成单个零件的特征建模：上挂吊环采用锻造件的曲面过渡特征，避免应力集中的直角结构；链轮壳体采用薄壁壳体特征建模，预留出链轮轴、手链导向槽的安装位置，同时还原壳体外侧的加强筋结构，保证壳体承重强度；承重环链采用标准起重短环链的参数化建模，每一节链环都做了焊口位置的细节还原，链环之间的配合间隙设置符合实际链条活动的自由度要求，避免装配后出现运动干涉；下部吊钩组件完整还原了吊钩架的夹板结构、吊钩横梁、吊钩本体的防脱卡板、吊钩尾部的螺纹与锁紧螺母结构，同时还原了吊钩与横梁之间的推力轴承结构，保证吊钩可在承重状态下灵活转动。材质与渲染阶段，针对不同部件的实际材质赋予对应材质属性：链轮壳体采用铸钢材质，设置哑光深灰的金属质感，添加轻微的铸造表面肌理；承重环链采用合金钢淬火材质，设置带有轻微氧化层的银灰色金属质感，链环接触位置添加轻微的磨损痕迹细节；吊钩本体采用锻造合金钢材质，表面做发黑处理的质感表现，防脱卡片采用弹簧钢材质，设置带有弹性的金属质感；上挂吊环与吊钩的受力接触面做了高光处理，突出金属承重面的加工精度。结构设计上重点还原了环链与链轮的啮合关系，手链与起重链的排布逻辑，吊钩的防脱安全结构，以及整个总成的受力传递路径：荷载从下吊钩传入，经吊钩横梁传递至两侧夹板，再通过承重环链传递至上链轮组，最终由上挂吊环承载，整个传力路径的结构都做了加强特征的还原，确保模型结构符合起重设备的安全设计要求。模型装配完成后进行了全局干涉检查，调整了链环与链轮、吊钩与夹板之间的配合间隙，保证所有活动部件都具备符合实际的运动自由度，可直接用于起重机械结构教学、产品展示或后续的工程分析参考。
