起重机电液压推力操作制动装置

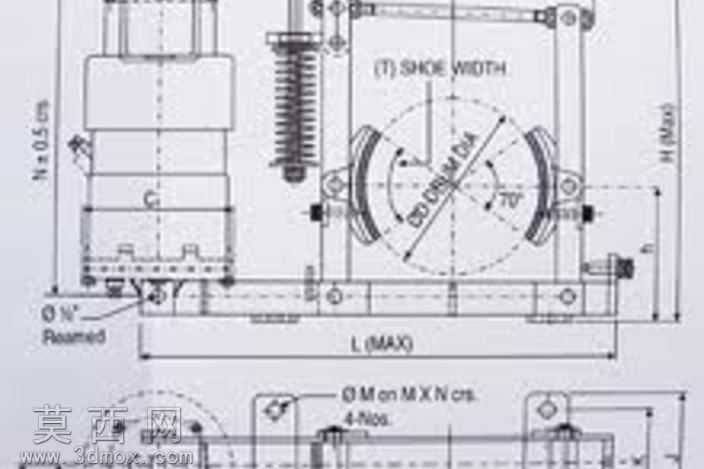

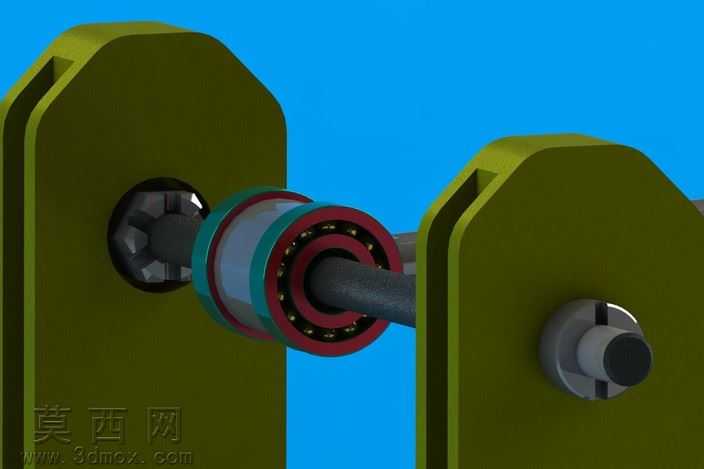

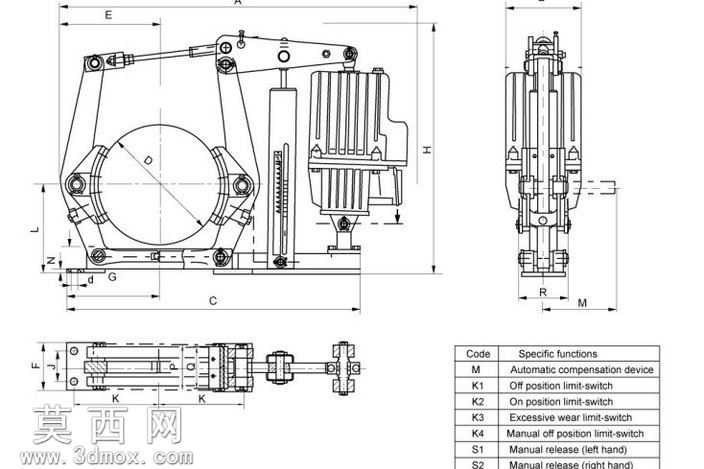

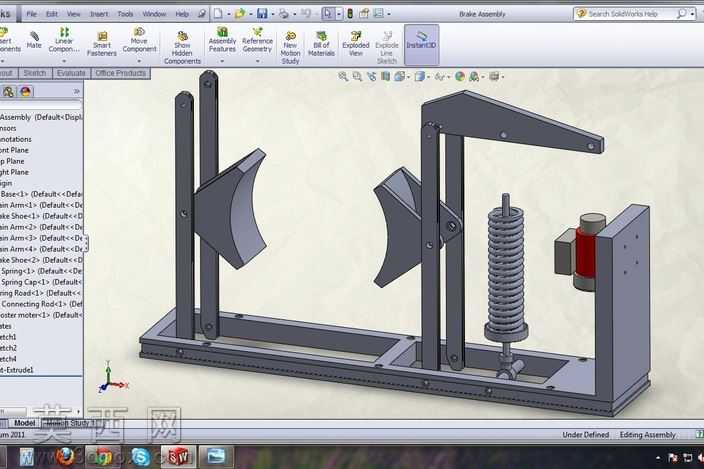

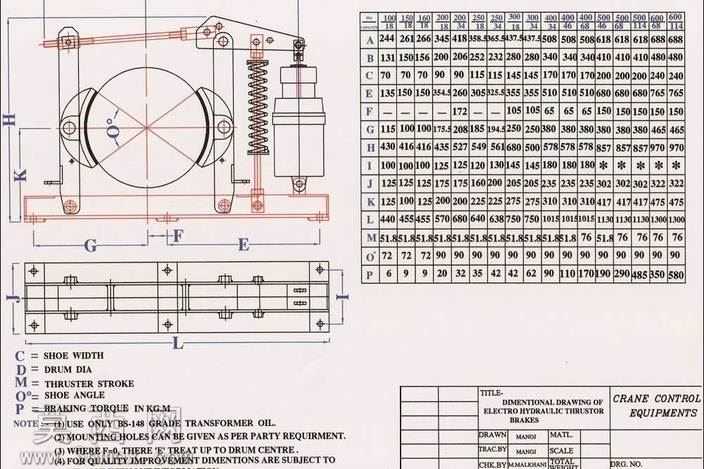

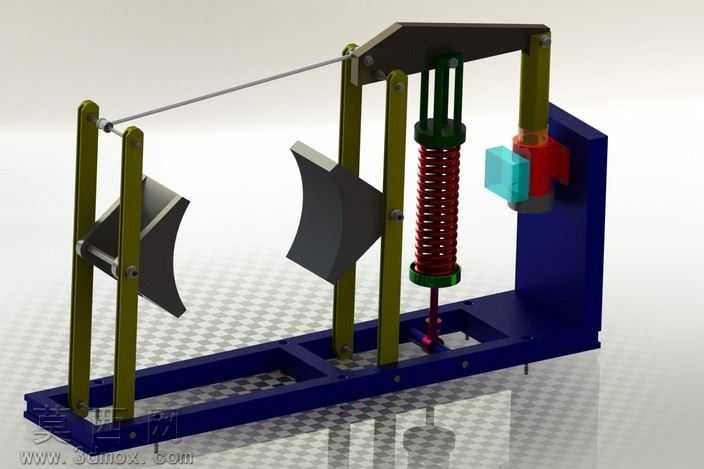

本模型为起重机电液压操作制动装置，采用三维建模软件完成全参数化结构搭建，完整还原了重型起重设备配套常闭式制动器的全部机械结构。建模过程中先完成底座基准框架的搭建，采用型钢拼接式底座结构，预留各立柱、功能组件的安装定位孔位，保证各部件装配公差符合机械设计规范。两侧对称布置的立式支撑立柱采用等截面长杆结构建模，上端铰接弧形制动闸臂，闸瓦部分采用曲面建模贴合起重机制动轮的圆弧轮廓，闸瓦摩擦面做了纹理细节处理还原耐磨衬垫的材质特征。中部核心驱动部分完整构建了电液压推力器的结构，包含立式油缸壳体、内置活塞推杆、复位压缩弹簧组件，弹簧部分采用螺旋扫描特征完成建模，精准还原弹簧的节距、线径与有效圈数参数，弹簧上下端设置定位座保证施力同轴度。右侧布置液压驱动的动力单元，包含缸体、接头、电控模块部分，各部件的装配关系完全符合实际制动器的动作逻辑：通电时电液压推力器动作，推动杠杆机构克服弹簧力带动两侧闸瓦张开，解除制动；断电时弹簧力释放，推动杠杆带动闸瓦抱紧制动轮实现制动。渲染阶段采用金属材质区分不同部件：底座与支撑结构采用深蓝色金属漆材质模拟喷涂型钢质感，闸瓦采用深灰色耐磨合金材质，弹簧采用红色烤漆金属材质，推力器缸体采用亮银色金属材质，铰接销轴做了倒角与金属光泽处理，整体场景采用影棚级布光，通过半透明地面反射效果突出装置的结构层次感，各运动铰接处的配合间隙做了精细化处理，完整展现常闭式制动器的结构原理与设计思路，可用于起重设备制动系统的结构演示、原理教学与设计参考。
