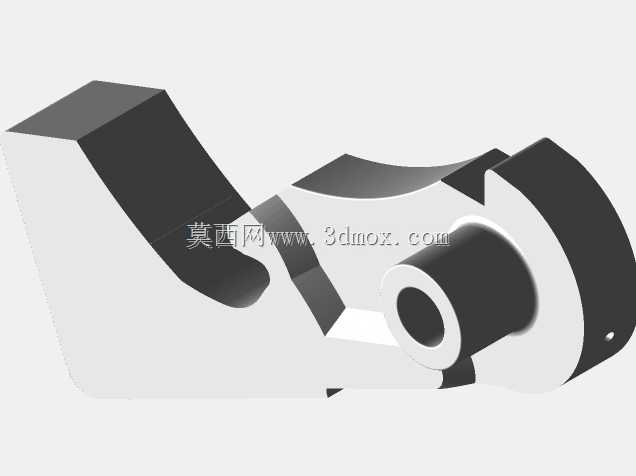

异形曲面连接支撑机械构件

该异形曲面连接支撑构件，主要应用于中小型自动化生产线的工位衔接部位、轻工机械的连杆传动单元以及专用设备的角度调节支撑模块中，可在设备运行过程中承担横向载荷传递、铰接端转动支撑以及异形安装面的适配连接作用，解决常规标准连接件无法适配非平行安装面、多方向载荷同时承载的场景痛点。构件一端采用带通孔的圆柱筒结构，可直接与配套的销轴、铰接轴配合，实现绕轴的小角度往复转动，筒体内壁预留了均匀的配合公差带，既可以保证转动过程的顺滑无卡滞，也能避免长期往复转动带来的过量磨损，延长部件的整体使用寿命。构件主体采用渐变曲面过渡的异形结构设计，摒弃了传统直角连接结构的应力集中缺陷，在承力过程中可将铰接端传递的载荷通过曲面平滑分散到另一端的安装贴合面上，避免局部应力过大导致的构件变形甚至断裂。设计过程中针对构件的受力路径做了多次拓扑优化，在保证整体结构强度满足额定载荷要求的前提下，去除了非承力区域的多余材料，有效降低了构件自身重量，减少设备运行过程中该部件的惯性负载，提升传动响应速度。构件另一端的安装面采用斜切式平面设计，可与设备机架上的对应倾斜安装位完全贴合，安装面上预留的小型定位孔可配合定位销实现快速装配定位，减少现场安装时的对位调整时间，降低装配难度。从安装边界来看，构件圆柱铰接端的外径适配常规直径的铰接销轴，安装面的轮廓尺寸可适配多数中小型设备的机架安装空间，无需对原有设备的安装位做额外改造即可直接替换原有老旧连接件，整体外形无尖锐外凸棱角，可避免设备运行过程中剐蹭周边管线或操作人员，兼顾了使用安全性与安装适配性。在实际使用场景中，该构件可配合复位弹簧、驱动连杆实现工位的角度切换、压头的往复摆动等动作，曲面过渡的结构设计也让构件在往复动作过程中不会与周边相邻部件产生运动干涉，保障设备连续稳定运行。
