双筒铰接式机械连接支撑构件

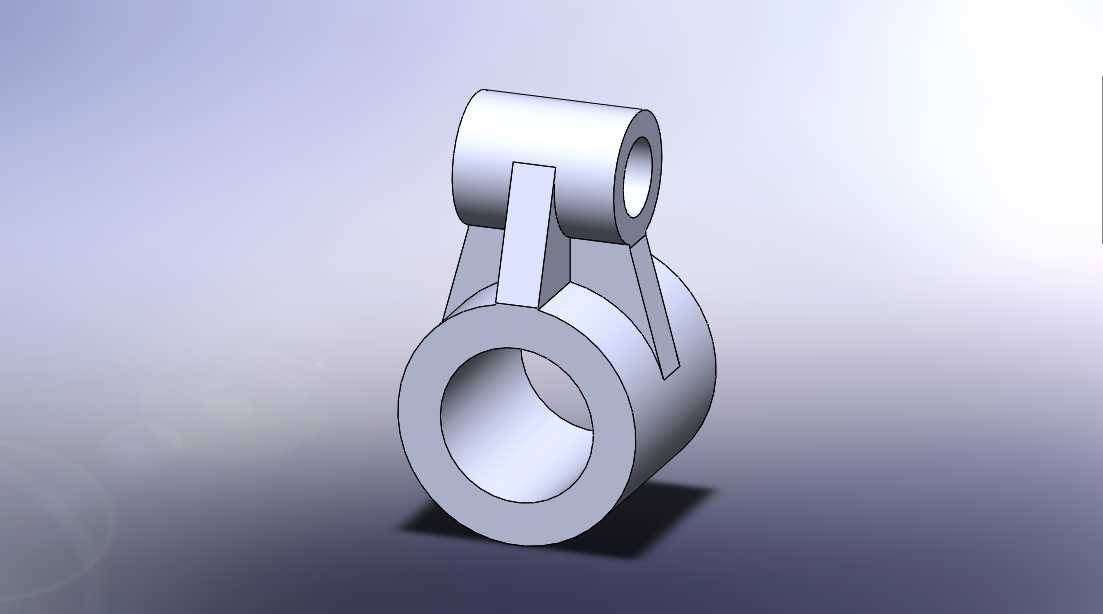

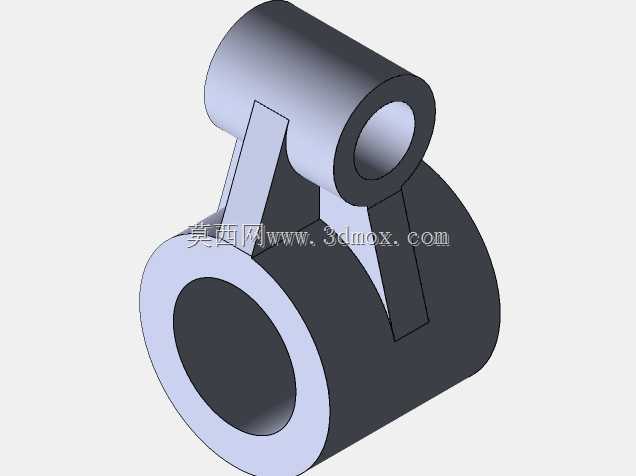

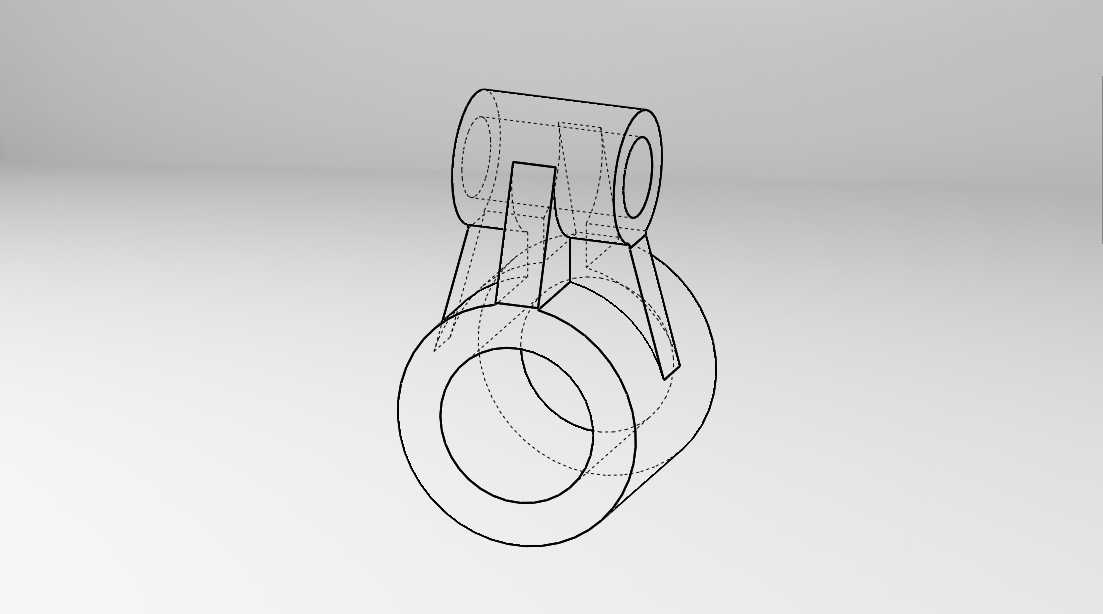

该构件属于机械传动与支撑系统中的铰接类连接部件，主要应用于需要实现两部件间定角度摆动、载荷传递的工业设备场景，常见于工程机械的连杆机构、自动化生产线的摆臂连接单元、输送设备的张紧调节结构以及农用机械的动作执行端连接位置，承担着固定端与活动端之间的载荷传导、摆动自由度约束的核心作用，能够在往复摆动工况下长期保持结构稳定性，避免连接部位出现应力集中导致的形变或断裂问题。从功能特性来看，该构件采用上下同轴度精准控制的双筒结构设计，下部大直径筒状结构用于与固定端的支撑轴配合，可通过过盈配合或键连接实现与基座的稳固装配，能够承受较大的径向载荷与一定的轴向窜动力，上部小直径筒状结构用于对接活动端的连接销轴，通过筋板与下部筒体形成刚性整体，筋板采用斜向对称布置的结构形式，在摆动过程中可将活动端传递的交变载荷均匀分散至下部筒体的整个接触面，避免局部应力过载。设计过程中重点考量了铰接摆动的运动边界，上下两筒的中心距经过反复校核，既保证活动端摆动时不会与下部固定结构发生运动干涉，又尽可能压缩构件整体的占用空间，适配紧凑化的设备安装需求；筒体的内径尺寸按照常规通用销轴的直径系列进行设计，无需额外定制非标连接件即可完成装配，筒壁厚度经过载荷校核，在满足额定载荷下强度要求的同时尽可能减少材料用量，降低构件自身重量。外形方面整体结构无多余外凸结构，所有棱边均做了圆角过渡处理，既避免装配过程中尖锐边角造成的操作磕碰，也能减少应力集中点，提升构件的疲劳寿命；安装边界上，下部筒体的轴向长度适配常规安装座的宽度尺寸，上部筒体的端面预留有足够的销轴装配空间，筋板的外轮廓不会超出下部筒体的外径范围，安装时可直接从轴向推入装配位置，无需额外调整周边部件的位置，能够大幅提升现场装配的效率。该构件在实际使用中可配合铜套或自润滑轴承使用，进一步降低铰接转动时的磨损量，延长整体机构的维护周期，适用于中低速、中等载荷的摆动连接工况，在各类通用机械的动作机构中都具备较高的适配性。
