洗衣机用永磁盘式电机定子结构

这款盘式永磁电机定子结构，主要面向家用洗衣设备的驱动场景设计，同时可拓展应用于小型分布式发电、低速直驱传动等对轴向安装空间有严格限制的场合。在家用洗衣机的应用场景中，该结构作为驱动核心的核心电磁部件，承担着将电能转化为旋转机械能、带动洗衣滚筒完成洗涤、脱水全流程运转的核心作用，相比传统径向励磁的圆柱电机，盘式结构的轴向尺寸更紧凑，能够有效压缩洗衣机驱动舱的占用空间，为洗衣舱扩容留出更多设计余量，同时扁平的结构形态也更适配洗衣机底部的扁平安装空间，降低整机的重心高度，提升设备运行时的稳定性。

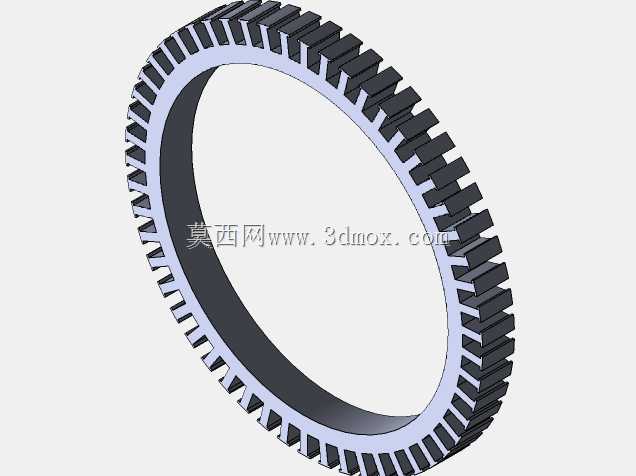

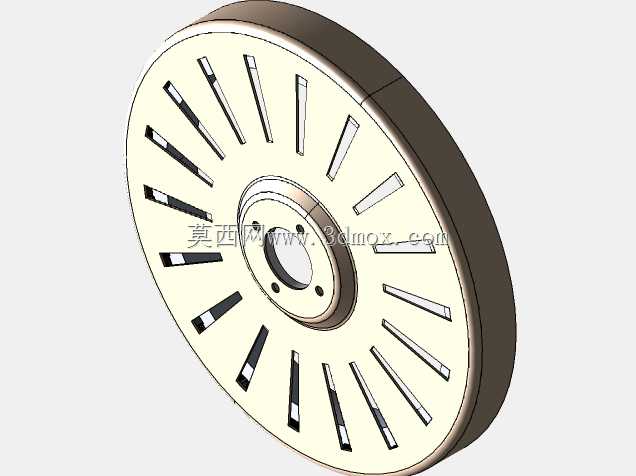

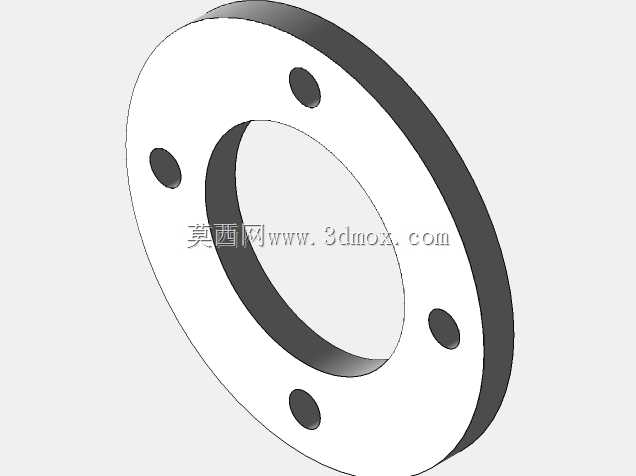

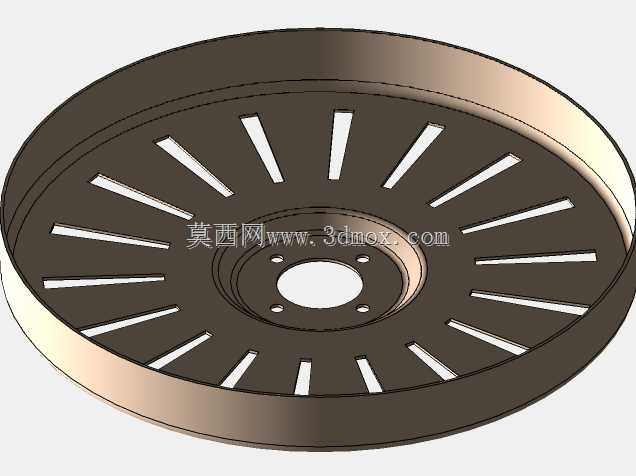

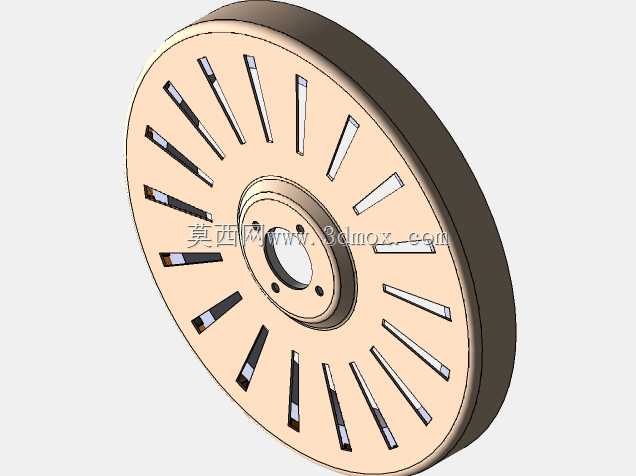

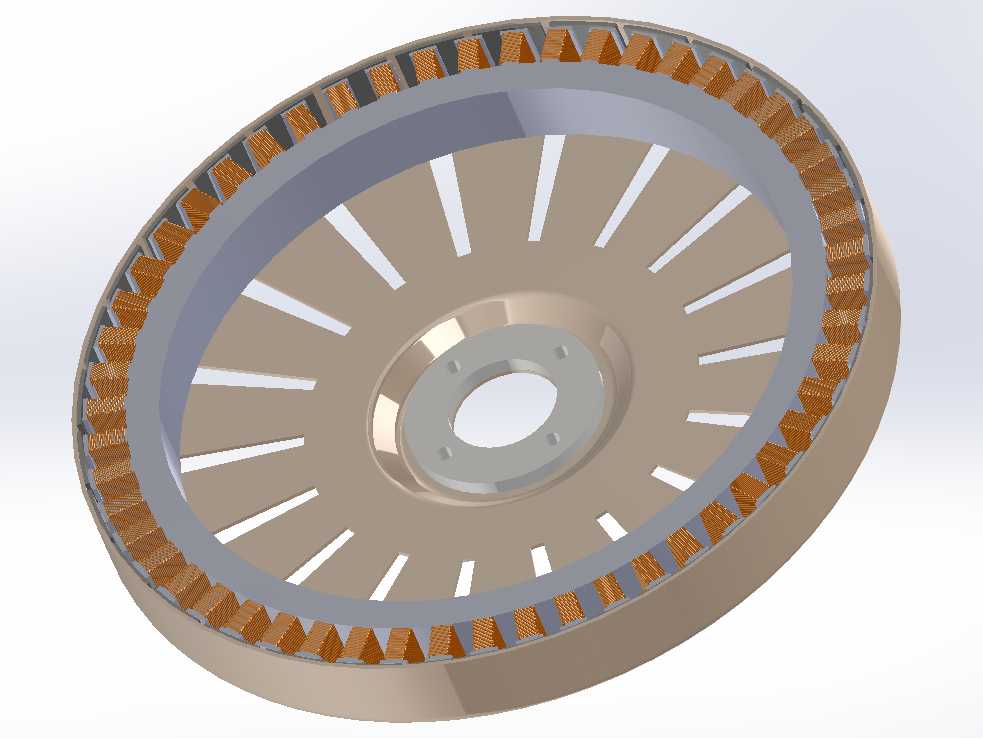

从功能特性来看，该定子采用分布式斜槽绕组设计，沿圆周均匀排布的绕组嵌装在定子铁芯的槽位内，端部绕组的长度更短，能够有效降低铜损，提升电机的运行效率，同时斜槽结构可以大幅削弱齿槽转矩，让电机运转时的转矩输出更平滑，降低运行过程中的振动与噪音，适配家用设备对低噪运行的严苛要求。定子铁芯采用高导磁硅钢片叠压成型，沿圆周均匀开设的径向通风槽，能够在电机运转时引导气流穿过铁芯内部，带走绕组通电产生的热量，避免长期运行时的温升过高问题，提升电机的连续运行寿命。中心的安装法兰采用多螺栓孔位设计，能够与端盖、轴承座形成稳定的刚性连接，保证定子与转子之间的气隙均匀度，避免运转过程中出现定转子擦碰的故障。

设计过程中，优先考虑了家用场景的安装边界约束，整体采用扁平圆盘形态，外径尺寸适配常规滚筒洗衣机的驱动舱内径，轴向叠厚控制在极小范围内，不需要额外预留过长的绕组端部安装空间，中心安装孔的尺寸与通用洗衣机轴承座的安装规格匹配，安装法兰上的四个均匀分布的螺栓孔，能够直接与现有洗衣机的驱动端盖对位安装，不需要额外设计转接结构，降低整机的装配复杂度。绕组的排布经过电磁仿真优化，在保证输出转矩满足洗衣机洗涤、脱水工况转矩需求的前提下，尽可能压缩绕组的用铜量，控制整体的制造成本，同时铁芯的槽型设计兼顾了嵌线工艺的便利性，适合自动化生产线的批量嵌装作业，提升生产效率。在小型发电场景应用时，该结构作为发电机定子，能够在低转速下输出稳定的感应电动势，适配小型水力、人力发电等低速输入的应用场景，紧凑的结构也便于集成到小型发电设备内部。
