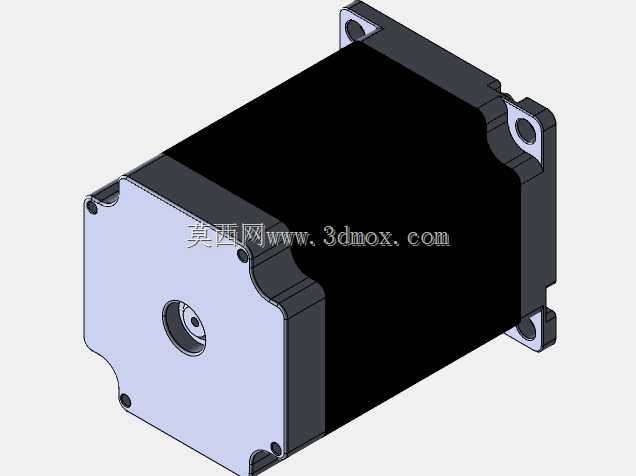

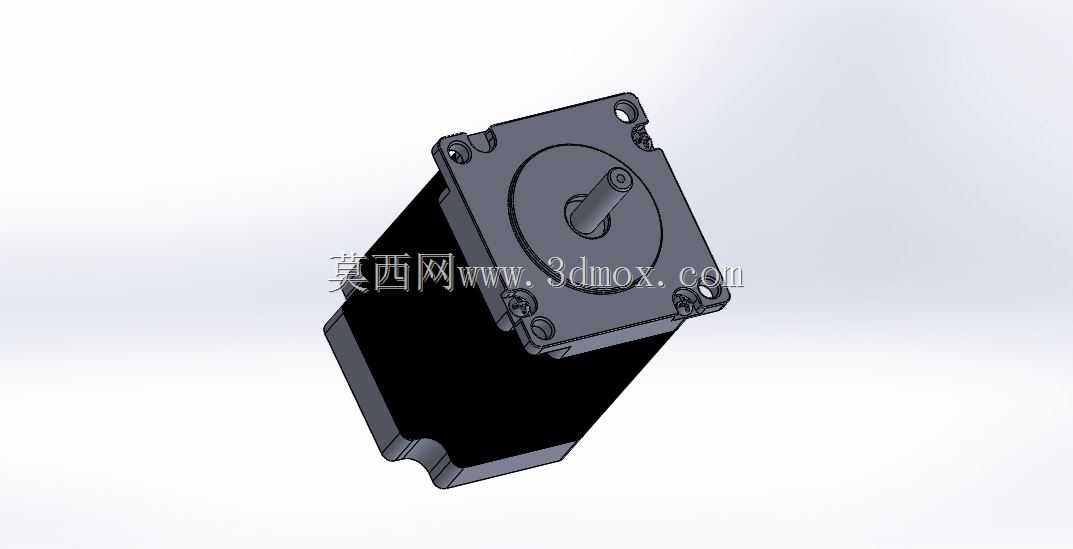

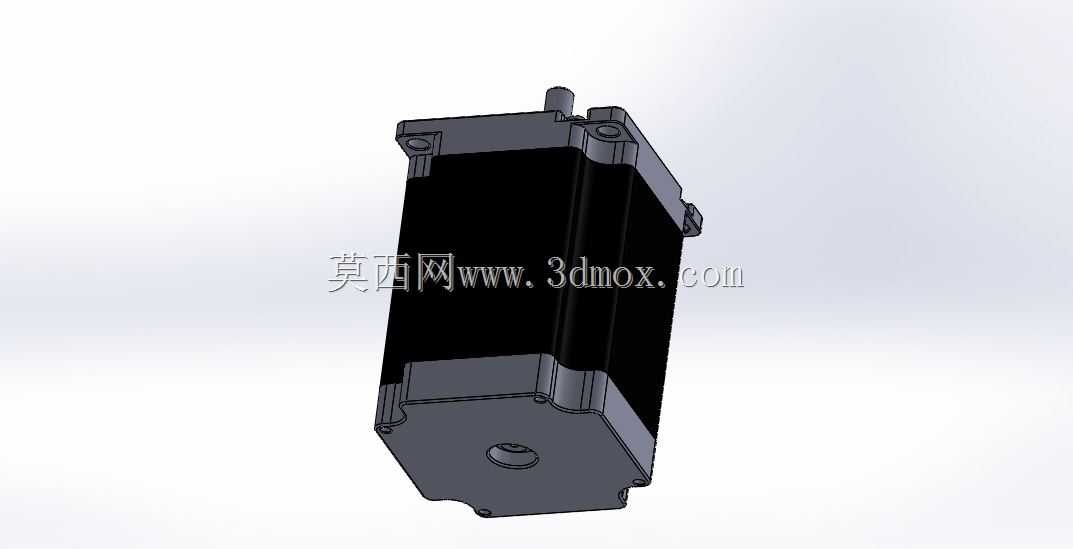

NEMA23规格57型两相步进电机结构模型

这款NEMA23规格的步进电机，是工业自动化传动场景中应用极为广泛的开环控制执行元件，常见于小型数控雕刻机、3D打印设备、桌面型点胶机、自动化送料机构、小型传送带驱动模组、智能仓储分拣摆轮机构等对位置控制精度有稳定要求的设备中，作为整套运动系统的动力输出核心，它能够在不依赖额外位置反馈装置的前提下，接收脉冲信号完成固定角度的步进转动，实现精准的位置定位与转速调控，适配多数中低负载的直线运动、旋转运动传动需求。从功能特性来看，该款电机属于两相混合式步进电机范畴，具备低速运行扭矩充足、启停响应速度快、动态制动性能稳定、转速调节线性度好的特点，运行过程中步距角误差不会长期累积，搭配对应的细分驱动器使用时，可进一步降低运行震动与噪音，提升低速运行的平稳性，满足不同工况下的运动控制需求。在设计思路上，模型完整还原了该款步进电机的真实结构：主体采用方形叠压硅钢片定子搭配高强度黑色氧化涂层外壳，前后端盖使用压铸铝合金材质加工成型，端盖四角预留标准安装固定孔位，输出轴端采用精准的轴径与轴伸长度设计，后端预留编码器加装位，可根据实际使用需求拓展闭环控制功能；绕组部分的排布、散热筋的结构、出线端的位置都完全参照实物比例还原，能够直观呈现电机的内部装配逻辑与外部接口特征。从安装边界来看，该款电机遵循NEMA23安装标准，安装孔位的中心距为57mm见方，输出轴直径、轴伸长度、机身整体长度都符合行业通用规格，安装法兰的定位止口尺寸适配市面上绝大多数标准57电机安装座、同步轮、联轴器等配套传动零件，设计人员在进行设备结构设计时，可直接参考该模型的尺寸参数完成安装位的布局设计，提前规避装配干涉、安装空间不足等问题，也可用于设备装配演示、运动仿真验证、教学实训展示等场景，帮助设计人员快速完成整套传动系统的结构搭建与方案验证，缩短设备研发的前期设计周期。
