FLSUN QQ-S打印机Duet效应器适配滑块

在桌面级FDM 3D打印的日常使用与改装场景中，三角洲机型的运动精度直接决定了打印成品的表面质量与尺寸一致性，而效应器作为直接承载打印头、执行喷头运动轨迹的核心部件，其安装固定的滑块结构是保障运动平稳性的关键一环。这款适配FLSUN QQ-S机型的Duet智能效应器滑块，正是针对用户改装Duet智能效应器时的安装适配需求设计的替代结构件，解决了原厂滑块无法兼容第三方效应器安装孔位、运动间隙过大的实际使用痛点。

从实际设备用途来看，该滑块作为三角洲打印机并联臂与效应器之间的连接传动部件，承担着将三组并联臂的同步运动精准传递到效应器端的作用，在设备运行过程中，滑块需要跟随并联臂完成X、Y、Z三个轴向的复合运动，既要保证运动过程中无旷量、无卡顿，也要为效应器提供稳定的安装基准，避免喷头在高速打印、换向运动时出现位置偏移，进而减少打印件出现层纹、错层、尺寸偏差等问题。

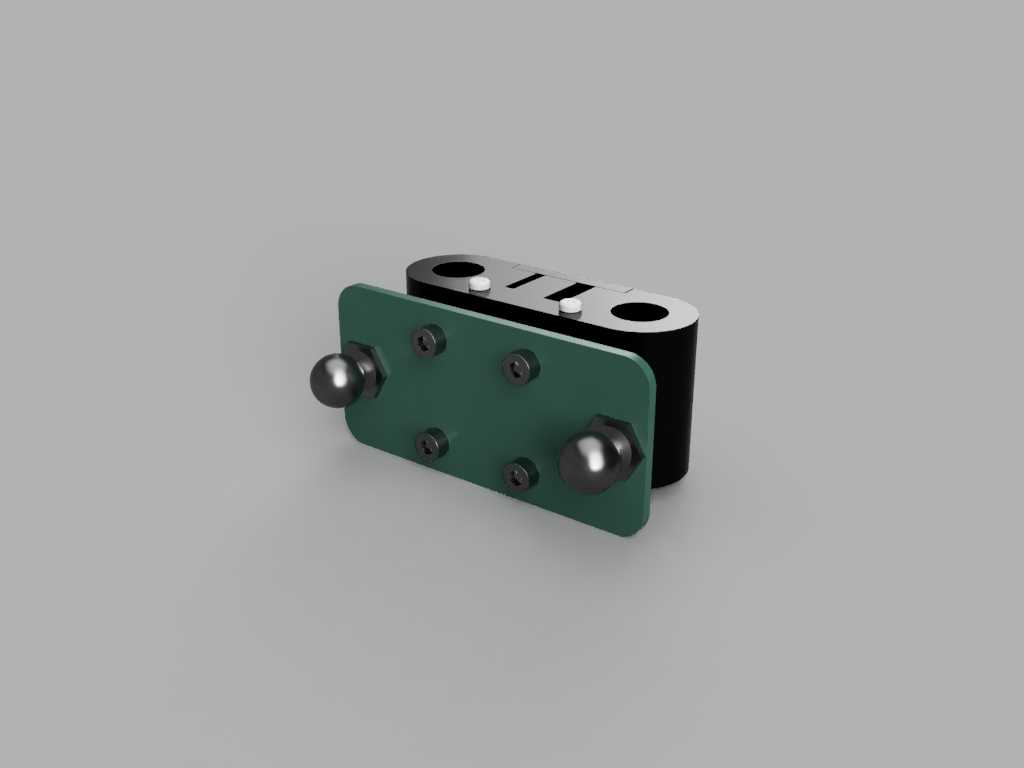

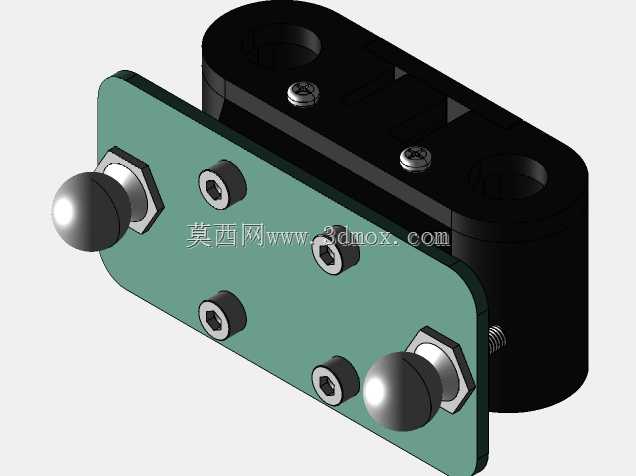

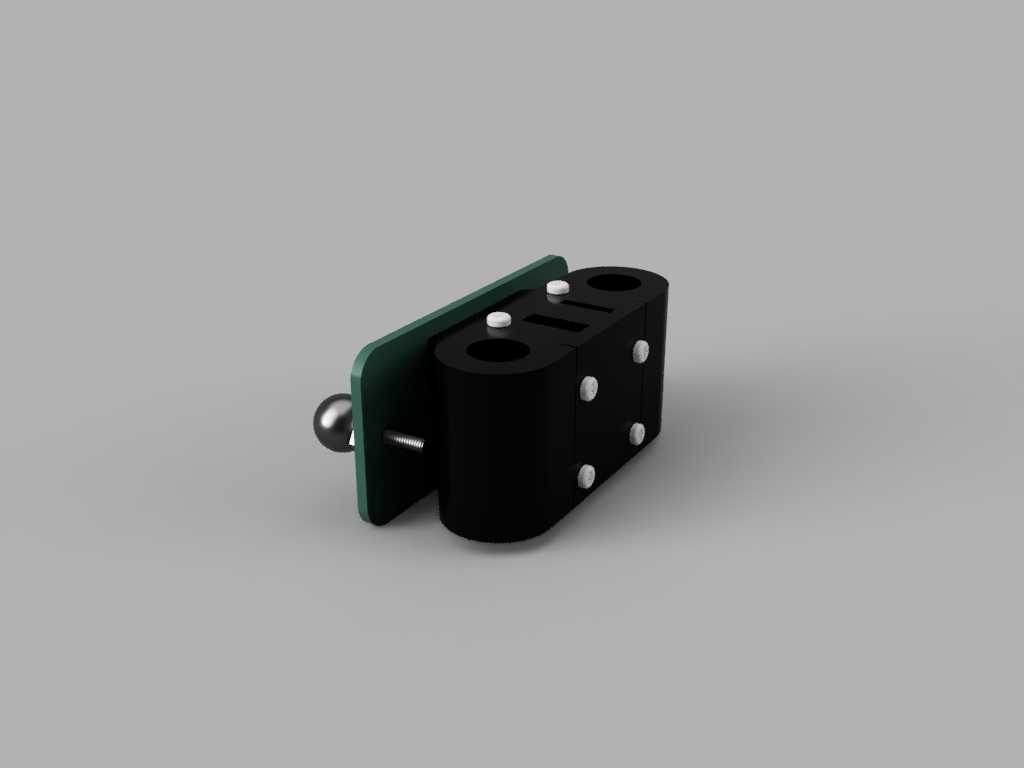

在产品功能特性上，这款滑块采用分体式组合结构，主体分为黑色的滑动基座与绿色的效应器安装板两部分：滑动基座部分设置有两个平行的光轴安装孔，用于与设备的垂直导向光轴配合，实现沿Z轴方向的顺畅滑动，基座上预留的定位凸点与安装板上的沉头孔精准对位，通过四颗紧固螺丝实现两部分的刚性连接，避免长期运动后出现连接松动；安装板正面设置有两个球头铰接座，用于连接三角洲机型的碳纤维并联臂，球头结构可以自适应并联臂运动过程中的角度变化，保证运动传递无卡滞，板面上的四颗安装螺丝孔位完全匹配Duet智能效应器的安装尺寸，无需额外打孔打磨即可直接完成效应器的固定安装。

从设计思路层面，这款滑块在设计时充分考虑了改装场景下的安装便利性与运动可靠性：首先在安装边界上，滑块的整体宽度、光轴孔中心距完全沿用FLSUN QQ-S原厂滑块的安装尺寸，用户更换时无需调整设备原有光轴、并联臂的安装位置，直接替换原厂滑块即可完成改装，大幅降低改装的操作门槛；其次在结构强度上，安装板采用加厚设计，相比原厂薄片状的安装结构，能够更好地承受高速运动时的惯性冲击力，减少效应器的振动；滑动基座与光轴配合的孔位采用高精度公差设计，既保证滑动时的顺畅度，又将配合间隙控制在极小范围内，避免运动过程中出现晃动。

在外形尺寸与安装边界的细节处理上，滑块整体长度控制在适配原有设备运动行程的范围内，不会在运动到上下限位时与设备框架、打印平台发生干涉；球头铰接座的突出高度经过精准测算，保证并联臂安装后，效应器的初始水平位置与原厂状态一致，用户更换后无需重新调平设备、重新校准打印尺寸，即可快速恢复打印作业；安装板上的沉头孔设计让螺丝安装后表面平整，不会与效应器本体发生干涉，也不会突出表面剐蹭打印过程中的耗材丝。

在实际打印应用场景中，这款滑块能够适配PLA、ABS、PETG等多种常见耗材的打印需求，无论是日常的模型打印、功能性零件制作，还是高精度的小尺寸模型打印，都能通过稳定的运动传递保障打印精度，对于想要升级Duet智能效应器、提升设备打印性能的FLSUN QQ-S用户来说，是兼顾安装便利性与使用可靠性的适配部件。
