Nema23步进电机铝型材桥接安装固定座

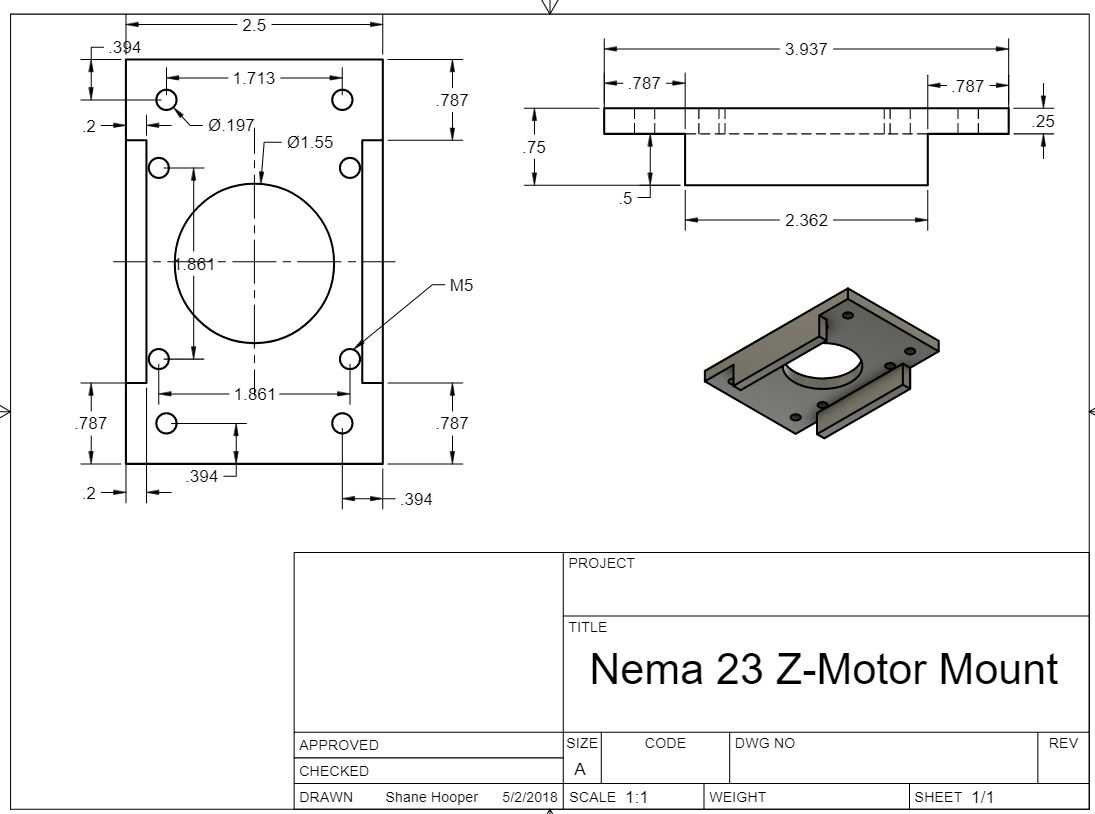

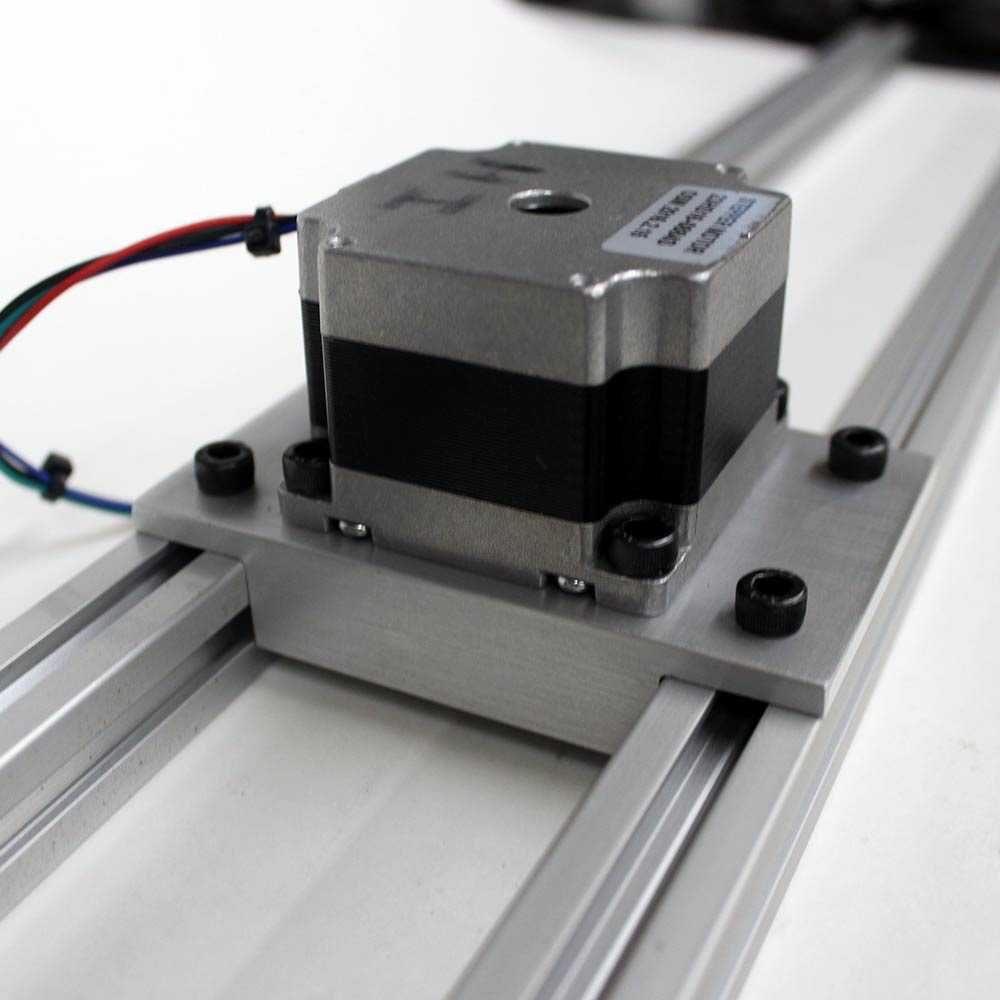

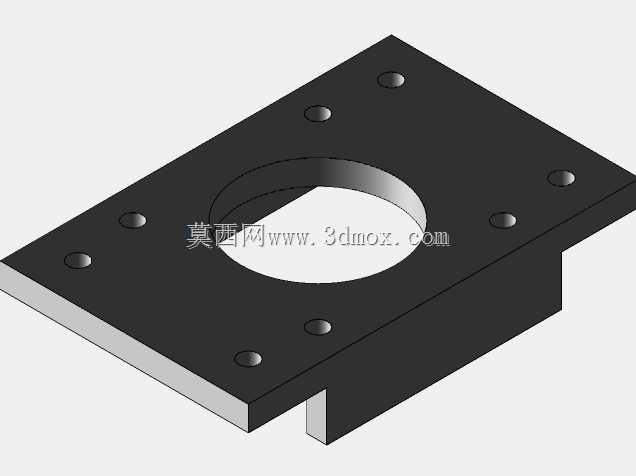

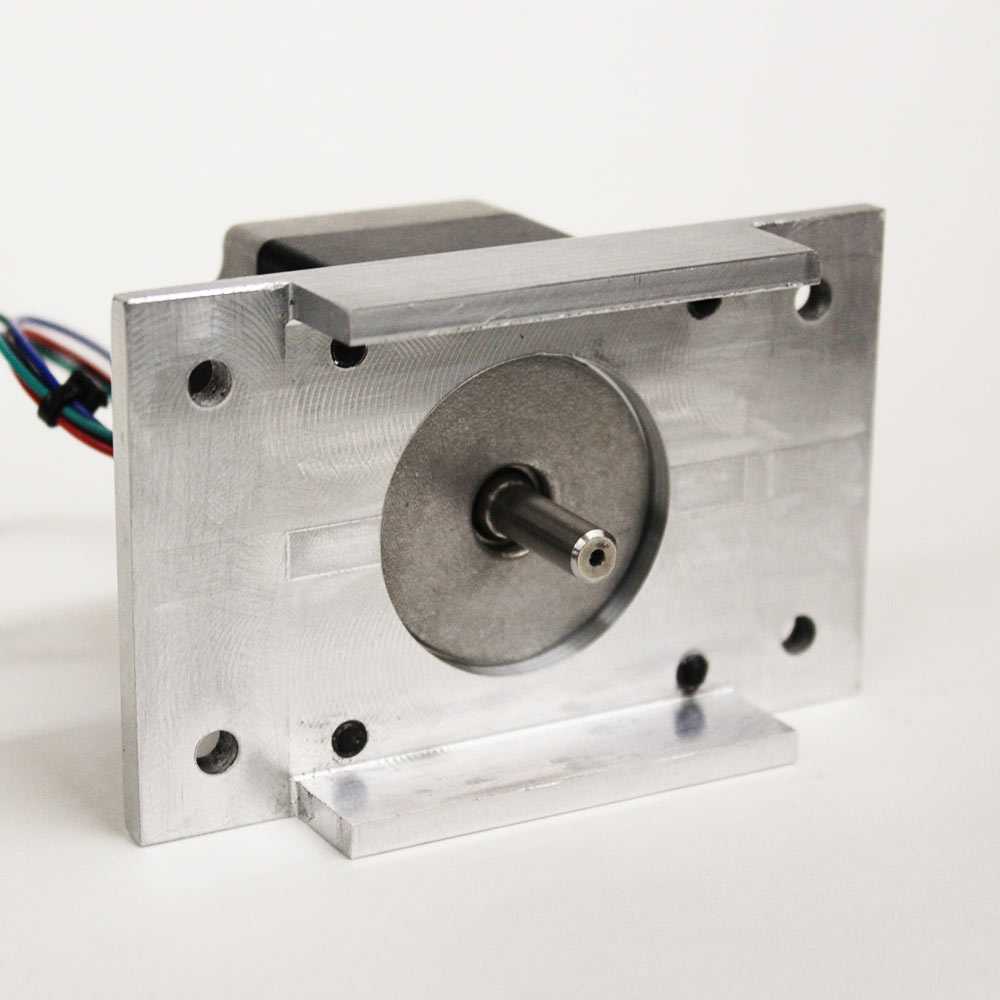

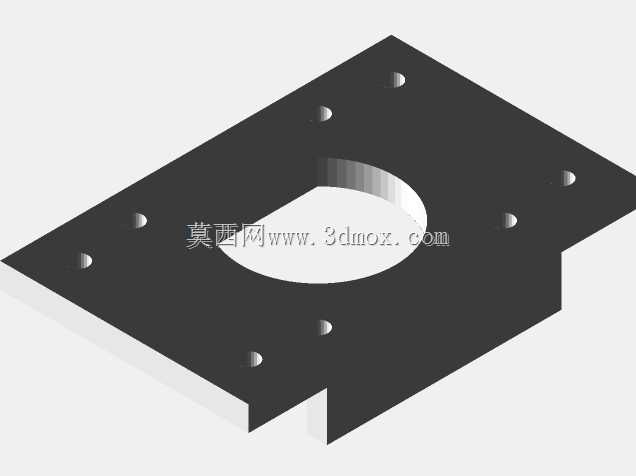

这款Nema23规格步进电机的桥接安装结构，主要面向桌面级DIY3D打印设备、小型数控雕刻设备的传动端改造与装配场景，可直接适配标准欧标铝型材搭建的机架导轨体系，解决传统单端电机座安装时同轴度偏差大、Z轴传动受力不均、高速运行时电机抖动传导至机架的常见问题。在实际设备运行过程中，该安装座作为步进电机与线性传动导轨的衔接载体，承担电机定位、扭矩传导、运行减震的核心作用，可将步进电机的输出轴与丝杠传动副精准对齐，避免因安装错位导致的丝杠磨损、传动卡顿、打印层纹偏移等问题，同时适配铝Z轴的升级装配需求，能够为XYZ轴丝杠传动的固定移动机架提供稳定的动力端支撑。从功能特性来看，该安装座采用全金属桥接式结构设计，整体为一体化铣削成型的金属基座，四个角点设置对应Nema23电机标准安装孔位的沉头螺丝孔，可直接通过内六角螺栓将步进电机牢牢锁附在基座平面，基座底部的卡接结构可直接嵌入标准铝型材的滑槽内，无需额外打孔即可完成与机架导轨的固定，安装后电机与导轨的平行度公差可控制在极小范围内，有效降低传动过程中的径向窜动。设计思路上，这款安装座摒弃了传统分体式电机座的拼接误差问题，采用跨接式的桥型结构，让安装座同时横跨两根平行铝型材导轨，将电机运行时产生的振动均匀分散到整个机架型材上，而非集中在单根型材的局部点位，既提升了电机固定的刚性，也减少了高速往复运动时的共振异响。在安装边界与尺寸适配方面，该安装座的孔位完全匹配Nema23步进电机的56.4mm标准安装孔距，基座底面的卡槽尺寸适配市面主流的20系列、40系列欧标铝型材滑槽，安装后电机输出轴的中心高度与常规1605、1204规格传动丝杠的中心高度完全对齐，无需额外加装调整垫片即可完成同轴装配，整体安装后不会超出铝型材机架的外侧边界，不会干涉设备其他运动部件的行程范围，也不会额外增加Z轴运动端的负载重量，能够在保证结构强度的前提下尽可能精简安装空间，适配各类紧凑型DIY数控设备的装配改造需求。
