垂直轴螺旋曲面流体动能转换涡轮结构

该涡轮结构属于垂直轴式流体动能捕获转换部件，可适配低流速流体场景的动能回收与动力输出需求，常见应用场景涵盖小型分布式风能采集、低速水流发电、通风管路余压能量回收等领域，无需复杂的对风、对流向调整机构即可捕获任意方向来流的动能，适配安装空间受限、流向不稳定的流体作业环境。

从实际用途来看，该涡轮可作为小型离网发电装置的核心动力部件，为偏远区域的监测传感设备、低功耗照明装置提供动力来源，也可集成在流体输送管路中，回收管路内流体的剩余压能转换为旋转机械能，驱动附属的传感监测元件或小型散热部件运行，降低整套系统的外部能源消耗。

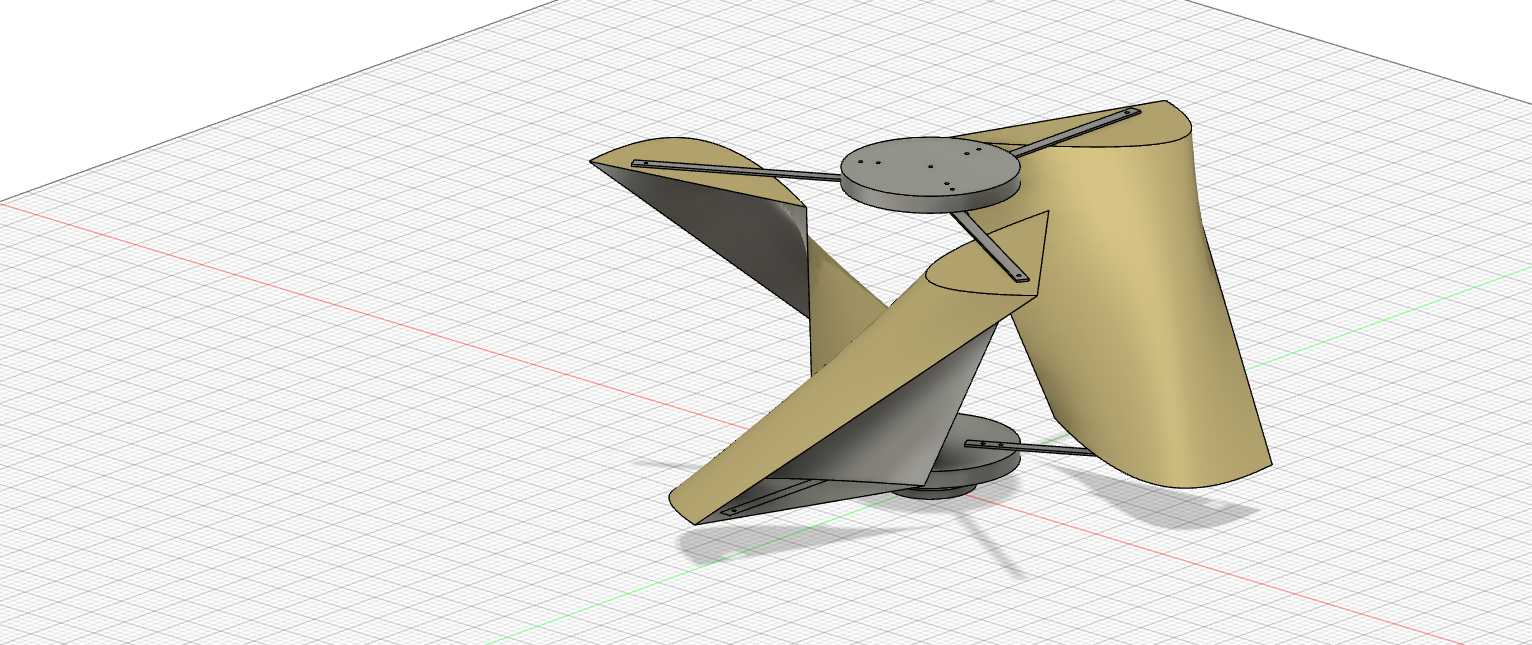

产品功能特性上，采用螺旋曲面叶片设计，叶片沿中心轴呈螺旋状连续延展，流体作用在叶片曲面时可产生持续稳定的周向扭矩，避免了传统直叶片垂直轴涡轮在来流方向切换时的扭矩波动问题，运行过程振动更小、噪音更低；上下端设置同轴安装定位盘，中心预留轴系安装孔位，可直接与标准规格的传动轴、轴承座配合装配，叶片与中心轴之间设置横向支撑拉杆，强化叶片根部的结构强度，抵御流体冲击带来的结构形变，提升长期运行的结构可靠性。

设计思路层面，该结构优先考虑全向流体的捕获效率，叶片曲面经过流体力学优化，在低流速工况下即可启动旋转，降低了动能捕获的启动流速阈值；整体采用对称式布局，旋转过程中质心始终与中心转轴重合，无需额外做动平衡校正即可实现平稳运转，减少了装配调试的工作量；叶片采用大曲面薄壁构型，在保证结构强度的前提下尽可能降低自身重量，减小旋转过程的转动惯量，提升动能响应速度。

外形尺寸与安装边界方面，整体结构呈立式圆柱状布局，最大外轮廓直径与整体高度比例约为1:1.2，安装时仅需固定上下两端的定位盘即可完成定位，无需额外的导向支撑结构，安装占用空间紧凑，可适配直径略大于涡轮外径的圆形流道安装场景，上下端安装盘预留的均匀分布安装孔位，可适配多种规格的紧固件连接，兼容不同支架、流道壁面的安装需求，安装过程无需复杂的专用工装，现场装配难度低。
