径向冷却器配套风扇安装固定支架结构

该结构主要应用于紧凑型压缩机内部的散热系统布局场景，在小型活塞式、隔膜式压缩机的封闭腔体内，核心发热部件如压缩缸体、阀组、驱动模块在持续运行过程中会产生大量积热，若热量无法及时导出，会导致密封件老化加速、润滑介质性能衰减、输出气压稳定性下降等问题，该支架正是为适配径向出流的小型冷却风扇设计的专用安装载体，解决狭小安装空间内的散热气流导向与部件固定需求。

在实际设备运行过程中，该支架承担双重核心功能：一是为径向冷却风扇提供稳定的安装基准，抵消设备运行时产生的持续振动，避免风扇长期受振出现扇叶擦碰、接线松脱、固定位断裂等故障；二是通过自身的型面结构约束冷却气流的流向，将风扇产生的径向出风精准导向核心发热区域，避免气流在腔体内无序扩散，提升有限风量的散热利用效率，保障压缩机在额定负载下的工作温度维持在合理区间。

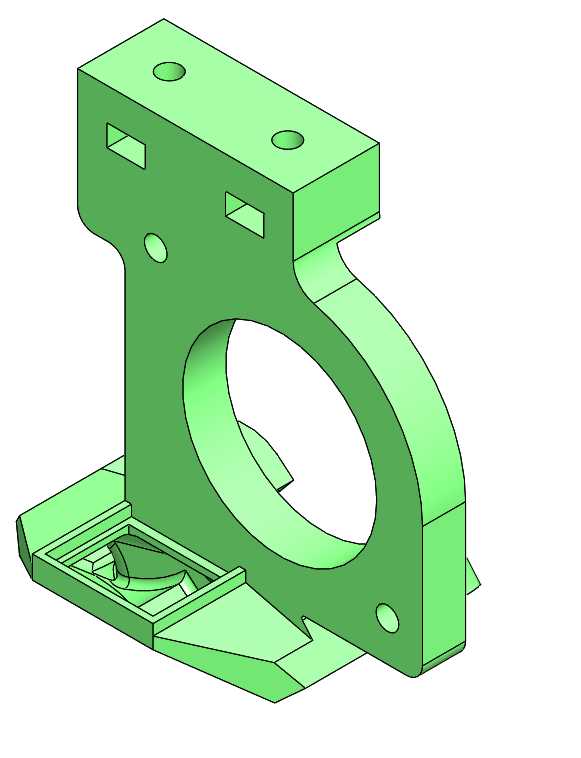

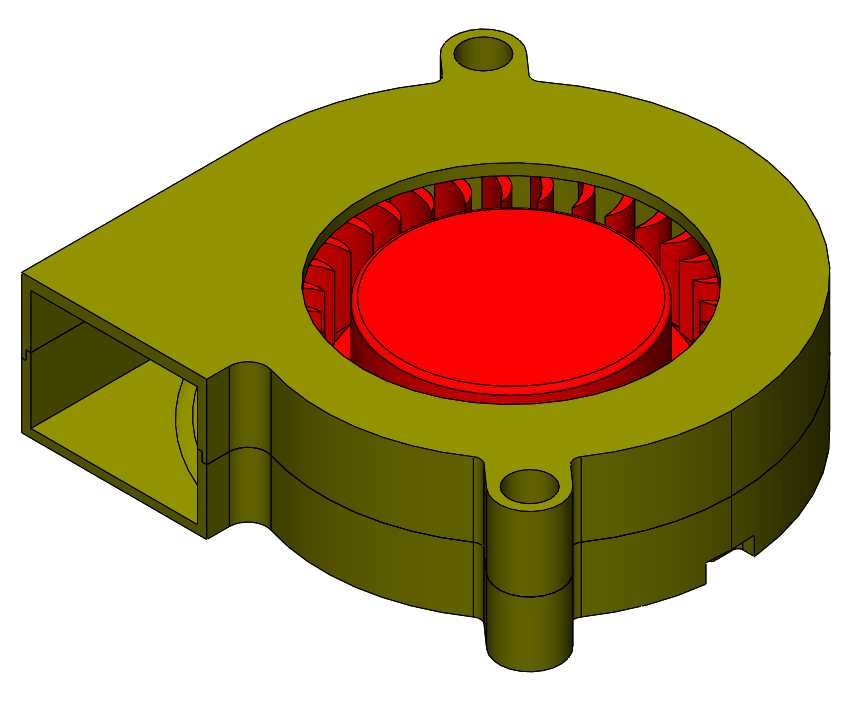

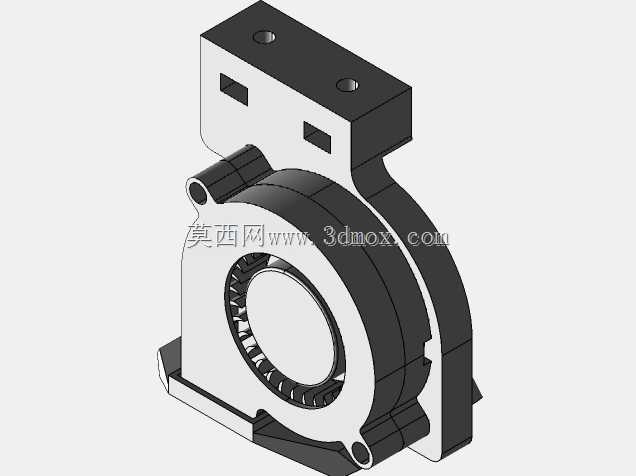

从功能特性来看，该支架采用一体化弯折成型的结构设计，整体无多余拼接部件，自身重量轻、结构刚性充足，能够适配5015规格的12V直流径向冷却风扇，对应风扇的安装孔位做了精准的定位凸台与避让设计，既保证风扇安装后与支架的贴合度，又预留了风扇接线、扇叶转动的安全间隙，不会出现运行干涉。支架上同时设计了与压缩机主体安装位匹配的固定孔槽，可通过标准紧固件直接固定在压缩机的壳体安装面上，安装后风扇的进风侧预留了足够的空气流通空间，避免进风受阻导致风量衰减。

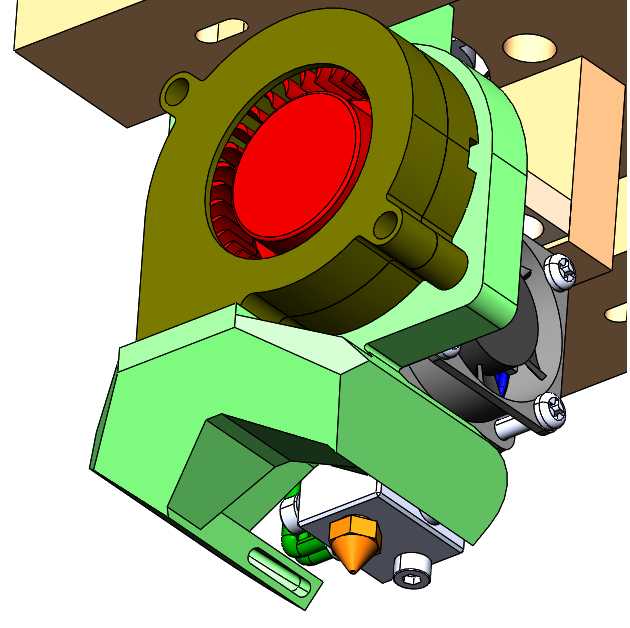

设计过程中，工程师充分考量了压缩机内部的安装边界约束：整体结构沿着风扇的径向出风方向做了延伸导风面，导风面的弯折角度经过反复校核，刚好将气流导向压缩缸的散热鳍片区域，同时避开了腔体内的运动部件如连杆、传动齿轮的运动包络，不会对压缩机的原有机械结构造成干涉。支架的壁厚设计兼顾了结构强度与轻量化需求，在固定孔位、受力集中的弯折区域做了局部加强结构，避免长期受振出现应力断裂，同时整体外形紧凑，不会额外占用过多的腔体内部空间，适配小型压缩机紧凑化的设计趋势。

在安装尺寸边界上，该支架的整体轮廓完全适配5015规格风扇的外形尺寸，安装孔位的中心距与风扇、压缩机壳体的对应孔位完全匹配，安装后风扇的出风面与发热部件的距离处于最优散热区间，既不会因为距离过近导致气流扩散不足，也不会因为距离过远导致风压衰减，能够在有限的安装空间内实现最优的散热效果，同时支架的结构设计预留了一定的装配调整余量，可适配同系列不同小规格型号的压缩机散热改装与原厂装配需求。
