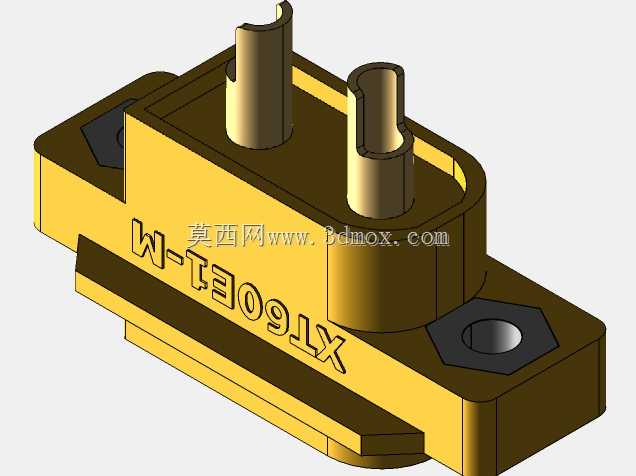

板载卧式Amass XT60E1-M电源连接器结构

这款板载卧式XT60E1-M连接器是面向大电流低压供电场景设计的接插部件，广泛应用在航模动力系统、便携储能设备、电动代步工具、大功率无人机电源回路、工业测试治具供电端等场景中，主要承担动力回路的可拆接导通功能，能够在频繁插拔的使用场景下保持稳定的接触性能，避免接头发热、接触不良引发的供电故障。从实际用途来看，该公头连接器作为板载固定端，通常焊接在PCB供电板上，与对应规格的XT60母头对插后，即可实现动力电源与负载端的快速连通与断开，相比传统螺丝压接、焊接固定的接线方式，能够大幅提升设备组装、维护、电池更换的效率，同时降低接线错误的概率。在功能特性上，该连接器采用黄铜镀金插针结构，接触电阻极低，能够承载持续大电流通过，适配高倍率放电的动力锂电池供电场景，外壳采用高强度耐温阻燃工程塑料材质，具备优秀的抗冲击、耐插拔、绝缘阻燃性能，能够在振动、温差变化的使用环境下保持结构稳定，插合后具备防松脱的阻尼设计，避免设备运行过程中受振动影响出现接头松脱断电的问题。在设计思路上，这款卧式板载结构充分考虑了PCB安装的空间利用率，采用贴板卧式布局，有效降低了接头安装后的整体突出高度，适配紧凑结构的设备内部安装需求，外壳两侧设计有带安装孔的固定翼，既可以通过插针焊接固定在PCB上，也可以配合螺丝穿过固定孔实现额外的结构加固，避免频繁插拔时作用力直接作用在焊盘上导致焊盘脱落，接头内部设计有防呆限位结构，能够避免反插引发的电源正负极短路问题，插针外围的围挡结构可以在插合过程中引导母头对位，同时对内部插针形成物理防护，避免外力磕碰导致插针变形弯折。从安装边界来看，该连接器贴板安装后整体突出板面高度较低，固定翼上的安装孔位间距适配标准PCB安装孔设计，插针引脚间距符合常规大电流焊盘布局规范，焊接端引脚长度适配常规厚度PCB的波峰焊、手工焊工艺要求，对插端的开口尺寸与标准XT60母头完全适配，插合行程符合通用接插件的操作手感要求，安装后不会与周边高度较低的贴片元件产生结构干涉，能够在有限的板上空间内完成可靠的大电流供电连接。
