卧式板载XT60E1-M大电流连接器结构

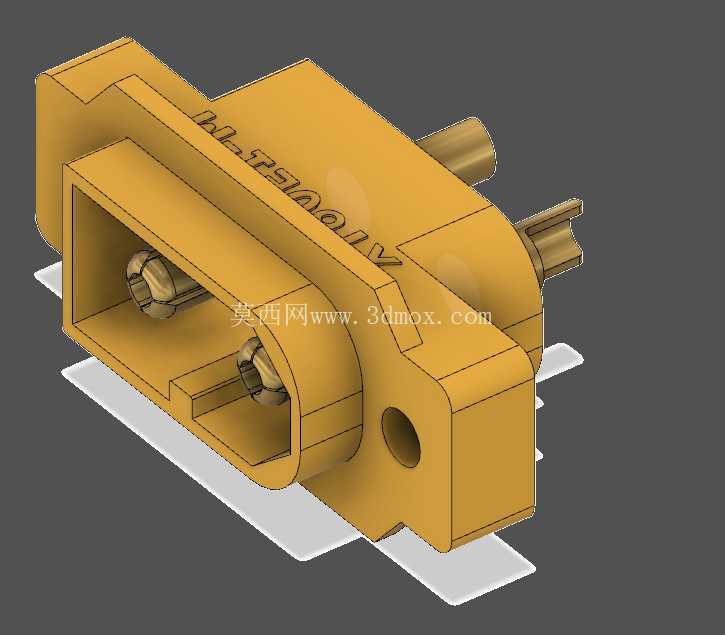

　　在动力电源传输场景中，接插件的接触可靠性直接决定整套设备的供电稳定性，尤其是大电流传输工况下，接触电阻过大引发的温升、虚接打火等问题，往往会造成整套动力系统的不可逆损坏。这款卧式板载结构的XT60E1-M连接器，正是针对高密度板载动力传输需求开发的接口部件，目前广泛应用在航模动力系统、便携式储能设备、小型电动载具、工业板卡电源输入等场景中，承担动力回路的可插拔连接功能。从结构设计来看，这款连接器采用公端插针内嵌的结构形式，主体绝缘基座选用耐高温的工程塑料注塑成型，绝缘件表面做了防滑纹理处理，既可以提升插拔操作时的摩擦力，避免手滑对位不准导致的插针弯折，也能在多排密集排布的板卡上快速识别接口方向。

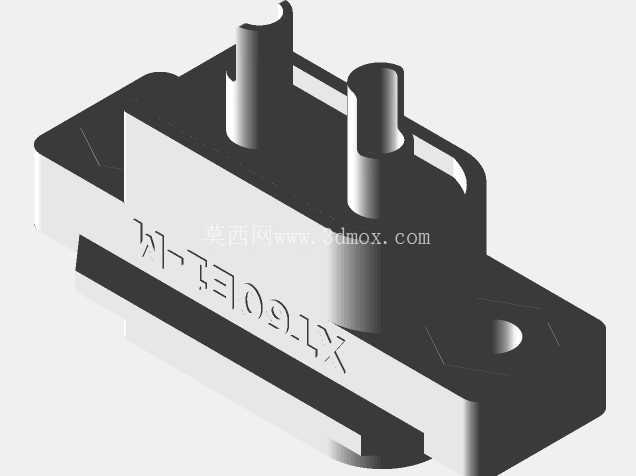

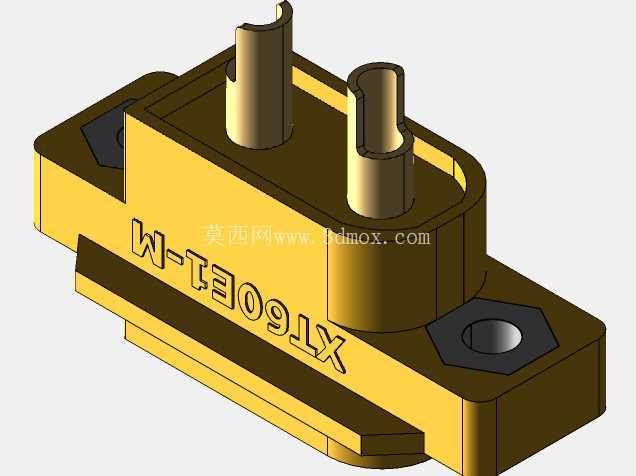

　　绝缘基座两侧预留了定位安装孔，在板载焊接完成后，可以通过螺丝将连接器主体与PCB板做二次固定，避免大力度插拔时焊盘受力脱落，提升接口的机械耐受能力。插针部分采用镀金工艺处理，接触部位采用弹性抱合结构，公母端对插后可以形成多面贴合的接触路径，有效降低大电流通过时的接触电阻，减少持续通电状态下的温升，适配持续大电流的动力传输需求。从安装边界来看，这款连接器采用卧式贴板的安装形式，插针引脚按照标准PCB焊盘间距设计，焊接后连接器主体紧贴PCB板面，整体突出板面的高度控制在较低范围，适配薄型化设备的内部空间布局需求。绝缘基座前端做了导向倒角设计，公母端对插时可以自动修正小范围的对位偏差，降低盲插操作时的插针损伤概率。

　　基座侧面的定位柱与PCB板上的定位孔配合，可以在波峰焊或者回流焊工序中提前固定连接器位置，避免焊接过程中连接器移位导致的引脚虚焊、偏位问题。在实际选型应用中，这类板载电源连接器需要重点匹配安装空间的高度限制、引脚的载流能力以及插拔寿命要求。这款连接器的卧式结构相比立式安装的同规格连接器，在垂直方向上占用的空间更小，适合内部堆叠密度较高的电子设备使用，同时插针的焊接引脚做了加宽处理，既可以提升焊盘的附着强度，也能降低引脚部位的电阻，减少大电流下的引脚发热。绝缘基座的尾部做了引脚防护结构，焊接后引脚的裸露部分被绝缘件遮挡，避免安装过程中焊锡渣、金属碎屑掉落在引脚之间引发的短路问题。

　　在结构细节处理上，连接器的插拔卡扣结构集成在绝缘基座本体上，对插到位后会发出清晰的卡扣反馈声，提示操作人员连接到位，避免振动工况下连接器自行松脱。卡扣的解锁力度经过调校，既可以保证日常使用中的连接可靠性，也不会因为解锁力度过大导致插拔时损坏板卡焊盘。接触插针的尾部与PCB焊盘连接的部位做了应力释放设计，即使设备在运输、使用过程中产生振动，插针与焊盘连接部位也不会因为应力集中出现开焊问题。针对不同使用场景的绝缘需求，这款连接器的绝缘基座材料具备耐高压、阻燃的特性，在相邻引脚之间设置了隔离筋，避免高压工况下出现引脚间爬电、击穿的问题。在三维建模过程中，这类连接器的建模重点需要准确还原安装孔位、引脚间距、插拔导向结构的尺寸，同时要预留出公母端对插时的操作空间，避免在结构设计时出现周边器件与连接器插头干涉的问题。建模时需要特别注意绝缘基座的倒角、卡扣的弹性空间尺寸，这些细节直接影响后续结构装配时的干涉检查结果，尤其是在做整机装配仿真时，连接器的外形尺寸、安装定位基准必须与实际器件完全一致，才能保证PCB板与结构外壳的装配精度。
