多通法兰连接式流体汇流腔体结构

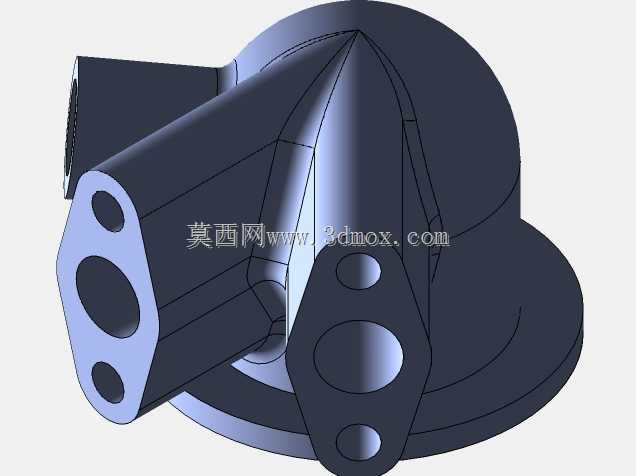

该结构为流体管路系统中的多通路汇流腔体部件，主要应用在中小型动力设备的流体循环、介质分配回路中，常见于小型内燃机润滑回路、液压动力单元支路分配、压缩空气分流管路等场景，承担多支路介质的汇通、转向与分配功能，可将不同方向的管路介质整合到统一腔体中完成导流，或是将单路输入的介质分流到多个输出支路，适配不同走向的管路布局需求，减少管路转接件的使用数量，降低回路的泄漏风险。从功能特性来看，该腔体采用一体化铸造成型的主体结构，底部设置圆形安装基座，可通过基座贴合安装面完成整体固定，基座的平面度设计保证安装后的密封贴合度，避免腔体工作时出现松动或介质渗漏。主体向外延伸出三个不同朝向的法兰连接端，每个法兰端都设置了对应的安装孔位，其中两个侧伸法兰为三孔布局，正面朝向的法兰为两孔布局，不同的孔位布局适配不同通径的管路对接需求，法兰端面经过精加工处理，可配合密封垫片实现管路的硬密封连接，保证介质输送过程中的密封性。腔体内部为平滑过渡的流线型腔道，没有突兀的直角转折结构，可有效降低介质在腔体内流动时的阻力，减少介质输送过程中的压力损失，同时避免杂质在腔道拐角处堆积，降低管路堵塞的概率。在设计思路上，该结构充分考虑了管路布局的空间适配性，三个连接端分别朝向不同的空间角度，可直接对接三个不同走向的外接管路，无需额外加装直角弯头类转接件，既压缩了整个管路系统的占用空间，也减少了管路连接的密封节点，提升整个回路的运行可靠性。主体外部设置了多处加强筋结构，沿着腔体的应力分布方向布置，在不额外增加整体壁厚的前提下提升腔体的结构强度，可承受管路内介质的持续压力冲击，避免腔体在长期工作过程中出现变形或开裂问题。从安装边界来看，底部圆形基座的直径为整个部件的最大安装轮廓尺寸，三个外伸法兰的端面到腔体中心的距离决定了外接管路的最小操作空间，安装时需要预留对应法兰螺栓的拧紧操作空间，同时要保证各法兰对接管路的走向不受周边其他部件的干涉，腔体整体的紧凑外形可以适配空间较为局促的设备内部安装环境，在有限的设备舱空间内完成多支路管路的汇流连接，不需要对周边原有部件进行大规模的位置调整。
