太阳能追踪系统用转向齿条传动构件

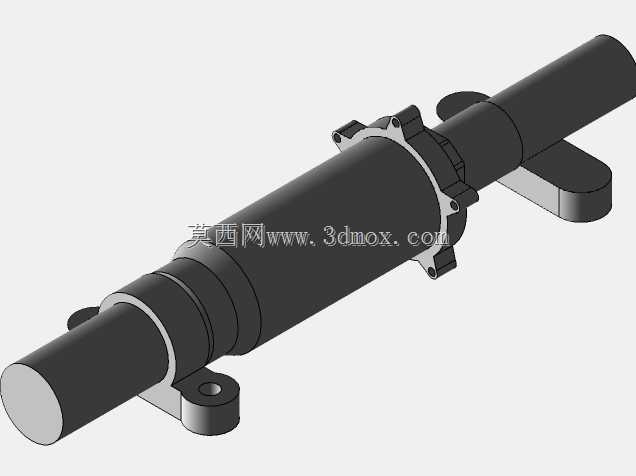

这款转向齿条构件主要应用于分布式光伏电站、户用太阳能发电系统的追日跟踪支架当中，是光伏追踪系统里实现角度调节的核心传动部件，承担着将驱动端的旋转运动转化为直线往复运动，进而带动光伏板支架完成俯仰、水平角度调整的作用，能够让光伏组件始终保持与太阳入射光线垂直的最佳受光角度，大幅提升光伏发电的整体转化效率，减少固定支架带来的光照损失。从实际使用场景来看，这类构件需要长期在户外露天环境下服役，要耐受昼夜温差、风沙侵蚀、雨雪锈蚀等多重考验，因此在结构设计上做了针对性的强化：主体采用长轴式齿条一体化布局，将齿条传动段与支撑轴段做了同轴整合，减少了分体装配带来的同轴度误差，也降低了户外环境下连接部位松动失效的风险。中部设置的带安装耳的法兰固定结构，是整个构件的安装基准位，三个周向分布的安装凸耳预留了标准紧固件安装位，能够直接与支架的主横梁基座完成固定，安装时只需保证法兰端面与基座安装面的贴合度，即可快速完成构件的定位，不需要额外做复杂的同轴度调校，适配市面上多数平单轴、斜单轴光伏追踪支架的安装接口尺寸。齿条侧方延伸出的限位凸台，是专门设计的行程限位结构，当齿条运动到最大调整角度对应的行程位置时，凸台会与基座上的限位挡块接触，避免超程运动导致光伏板角度超出调节范围、拉扯连接线缆的问题。两端的轴段做了等直径设计，表面预留了润滑脂加注的工艺空间，配合轴套安装后可以降低往复运动过程中的摩擦阻力，减少长期运行的磨损量，延长构件的维护周期。设计过程中优先考虑了传动的平稳性，齿条的齿形做了修形处理，啮合间隙控制在合理范围内，既不会因为间隙过大导致调节过程出现晃动、角度定位不准，也不会因为间隙过小导致低温环境下构件热胀冷缩出现卡滞。整体外形为细长轴类结构，径向尺寸紧凑，不会在支架上占用过多的安装空间，轴向长度根据单排光伏板的调节行程做了匹配，能够覆盖±60度的角度调节范围，满足不同纬度地区光伏追踪的角度调整需求。两端的轴端做了倒角处理，既方便装配时插入轴套，也能去除加工毛刺避免安装过程中划伤操作人员。侧方的安装吊耳结构做了加强筋过渡，能够承受支架带动光伏板转动时的径向载荷，避免长期交变载荷作用下出现耳板断裂的问题。
